Oznaczenia przewodów elektrycznych pomagają szybko rozpoznać funkcję żyły, typ przewodu i jego przeznaczenie, ale nie zastępują pomiaru. Wyjaśniam, co znaczą symbole L, N, PE i PEN, jak czytać kolory oraz zapisy takie jak YDY 3×2,5 mm², a także na jakie pułapki uważać w starszych instalacjach.
Najważniejsze informacje o przewodach odczytasz z koloru i nadruku

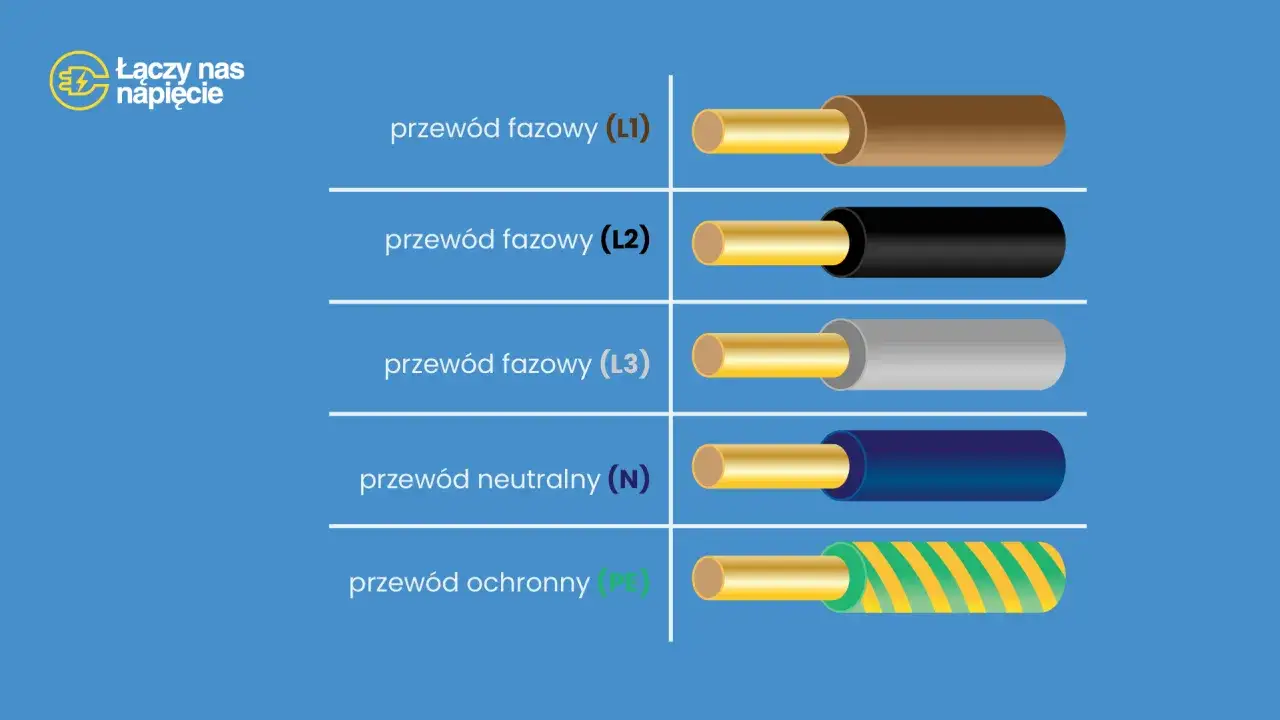

- Brązowy, czarny i szary zwykle oznaczają żyły fazowe L1, L2 i L3.
- Niebieski jest przeznaczony dla przewodu neutralnego N.
- Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić innej funkcji.
- PEN łączy funkcję ochronną i neutralną, najczęściej w starszym układzie TN-C.
- Symbol 3×2,5 mm² informuje o liczbie żył i ich przekroju, ale nie mówi sam o dopuszczalnym obciążeniu obwodu.
- Kolor jest tylko wskazówką. Przed pracą przy instalacji 230 V trzeba sprawdzić brak napięcia miernikiem.
Co naprawdę oznaczają symbole L, N, PE i PEN
W typowej instalacji domowej spotykamy trzy podstawowe funkcje. L oznacza przewód fazowy, czyli żyłę znajdującą się pod napięciem względem ziemi. N to przewód neutralny, a PE pełni funkcję ochronną i odprowadza prąd uszkodzeniowy do układu ochronnego.
W obwodzie jednofazowym 230 V najczęściej występują żyły L, N i PE. W instalacji trójfazowej dochodzą oznaczenia L1, L2 i L3. Są to trzy przewody fazowe, między którymi występują przesunięcia fazowe, dlatego taki układ pozwala zasilać między innymi płyty indukcyjne, silniki czy większe odbiorniki.
| Symbol | Znaczenie | Typowy kolor | Praktyczna rola |
|---|---|---|---|
| L, L1, L2, L3 | Przewód fazowy | Brązowy, czarny lub szary | Doprowadza napięcie do odbiornika |
| N | Przewód neutralny | Niebieski | Zamyka obwód roboczy prądu przemiennego |
| PE | Przewód ochronny | Żółto-zielony | Chroni przed skutkami uszkodzenia izolacji |
| PEN | Przewód ochronno-neutralny | Żółto-zielony z niebieskim oznaczeniem końców | Łączy funkcję PE i N w układzie TN-C |
Przewód PEN nie jest tym samym co PE. W nowoczesnych instalacjach dąży się do rozdzielenia funkcji ochronnej i neutralnej, dlatego w nowych obwodach częściej spotyka się układ TN-S z osobnymi żyłami PE i N. W starym budynku rozdział może znajdować się dopiero w rozdzielnicy albo nie być wykonany prawidłowo.
Zasady identyfikacji zacisków i końcówek przewodów opisuje między innymi PN-EN IEC 60445:2022-04, a barwy żył przewodów i kabli porządkuje norma PN-HD 308 S2:2007. Norma pomaga zachować jednolity system, lecz nie daje gwarancji, że ktoś wcześniej nie podłączył przewodu błędnie.
Kolory żył w instalacji domowej i ich ograniczenia
W nowym przewodzie instalacyjnym kolor zwykle pozwala od razu zorientować się w funkcji żyły. Brązowy, czarny i szary stosuje się do żył fazowych, niebieski do neutralnej, a żółto-zielony pozostaje zarezerwowany dla ochrony.
Nie przywiązuję jednak zbyt dużej wagi do samego koloru, gdy oglądam starą puszkę lub rozdzielnicę. W instalacjach mających kilkadziesiąt lat można spotkać przewody czarne, czerwone, białe albo aluminiowe żyły bez współczesnego, czytelnego oznaczenia. Zdarza się również, że ktoś wykorzystał niebieską żyłę jako fazową w obwodzie bez przewodu neutralnego i nie oznaczył jej na końcach.
Przewód fazowy
Żyła fazowa ma najczęściej kolor brązowy, czarny albo szary. W instalacji oświetleniowej przewód powrotny z wyłącznika, czyli tak zwana faza załączana, również jest przewodem L, nawet jeśli zasila lampę dopiero po naciśnięciu przycisku.
To ważne przy montażu wyłącznika. Wyłącznik powinien rozłączać fazę, a nie przewód neutralny. Odłączenie samego N może sprawić, że oprawa wygląda na wyłączoną, lecz jej elementy nadal pozostają pod napięciem.
Przewód neutralny
Niebieska żyła jest przeznaczona dla przewodu neutralnego. Nie należy traktować jej jako przewodu „bez napięcia”, ponieważ w określonych warunkach może pojawić się na niej niebezpieczne napięcie, na przykład przy przerwie w przewodzie neutralnym lub błędnym połączeniu.
W obwodzie trójfazowym N pozostaje niebieski niezależnie od tego, czy zasilanie ma 230 V, czy 400 V między fazami. Jego obecność i sposób prowadzenia zależą jednak od układu sieci oraz projektu instalacji.
Przewód ochronny i ochronno-neutralny
Żółto-zielona żyła oznacza PE i służy wyłącznie ochronie. Łączy metalowe obudowy urządzeń z przewodem ochronnym instalacji, dzięki czemu zabezpieczenie może szybko zadziałać w razie przebicia.
W starych układach TN-C funkcję ochronną i neutralną pełni PEN. Jego rozpoznanie wymaga szczególnej ostrożności, ponieważ przerwanie PEN może stworzyć realne zagrożenie porażeniem i doprowadzić do pojawienia się nieprawidłowych napięć na obudowach urządzeń.
Jak czytać nadruk na przewodzie
Kolor żyły mówi o jej funkcji, ale nadruk na powłoce dostarcza informacji o całym przewodzie. Przykładowy zapis YDY 3×2,5 mm² 450/750 V można czytać w kilku częściach. YDY to typ przewodu z izolacją i powłoką z tworzywa, liczba 3 oznacza trzy żyły, a 2,5 mm² jest przekrojem każdej z nich.
| Fragment oznaczenia | Co informuje | Dlaczego ma znaczenie |
|---|---|---|
| YDY | Typ konstrukcji i materiał izolacji | Podpowiada, gdzie przewód może być stosowany |
| 3 | Liczba żył | Określa, ile niezależnych przewodników znajduje się pod powłoką |
| 2,5 mm² | Przekrój żyły | Wpływa na obciążalność, spadek napięcia i dobór zabezpieczenia |
| 450/750 V | Napięcie znamionowe | Określa zakres napięcia, dla którego przewód został przeznaczony |
| G lub X | Obecność przewodu ochronnego | G oznacza żyłę żółto-zieloną, X jej brak w oznaczeniu zharmonizowanym |
Przeczytaj również: Oznaczenia żarówek LED - jak czytać je bez pomyłek?
Najczęściej spotykane zapisy
- YDY 3×1,5 mm² stosuje się często w obwodach oświetleniowych, choć ostateczny dobór zależy od projektu i zabezpieczenia.
- YDY 3×2,5 mm² spotyka się w wielu obwodach gniazd, ale sam przekrój nie przesądza jeszcze o dopuszczalnym obciążeniu.
- YKY 5×6 mm² to kabel przeznaczony do zasilania, często wybierany tam, gdzie potrzebne są żyły fazowe, neutralna i ochronna.
- H07V-K 1×2,5 mm² oznacza pojedynczą, elastyczną żyłę miedzianą w izolacji PVC, używaną między innymi w rozdzielnicach.
- 3G1,5 oznacza trzy żyły, w tym ochronną, każda o przekroju 1,5 mm². Zapis 3X1,5 wskazuje trzy żyły bez żyły ochronnej.
Litery w symbolu kabla nie są uniwersalnym skrótem opisującym każdą cechę produktu. Różne systemy oznaczeń krajowych i zharmonizowanych mogą wyglądać inaczej, dlatego przy zakupie sprawdzam zawsze kartę katalogową producenta, napięcie znamionowe, klasę elastyczności oraz warunki układania.
Nie wolno też utożsamiać kabla z przewodem. W codziennym języku te słowa często występują zamiennie, ale technicznie kabel ma zwykle konstrukcję przystosowaną do trudniejszych warunków, na przykład układania w ziemi. Przewód instalacyjny może być przeznaczony przede wszystkim do prowadzenia wewnątrz budynku.
Przekrój, liczba żył i napięcie nie mówią wszystkiego
Odczytanie symbolu to dopiero początek. Przy wyborze trzeba uwzględnić sposób ułożenia, długość trasy, temperaturę, liczbę obciążonych żył, rodzaj odbiornika oraz zabezpieczenie nadprądowe. Przewód 2,5 mm² nie jest automatycznie bezpieczny dla każdego obciążenia.
Znaczenie ma także materiał żyły. Miedź ma inne właściwości niż aluminium, a przewód jednodrutowy zachowuje się inaczej podczas montażu niż linka wielodrutowa. Przy połączeniu aluminium z miedzią potrzebne są odpowiednie złączki i przygotowanie końców, ponieważ zwykłe skręcenie żył może prowadzić do grzania się styku.
| Parametr | Przykładowe pytanie | Skutek pominięcia |
|---|---|---|
| Przekrój żyły | Czy 1,5, 2,5 lub 6 mm² odpowiada obciążeniu? | Przegrzewanie przewodu albo zadziałanie zabezpieczenia |
| Liczba żył | Czy potrzebne są L, N i PE, czy także L2 i L3? | Brak możliwości prawidłowego podłączenia urządzenia |
| Napięcie znamionowe | Czy przewód jest przeznaczony do danego obwodu? | Praca poza warunkami producenta |
| Elastyczność | Czy przewód będzie często zginany? | Uszkodzenia żył przy montażu lub eksploatacji |
| Warunki środowiskowe | Czy występuje wilgoć, promieniowanie UV, olej lub wysoka temperatura? | Szybsze starzenie izolacji |
Przy instalacjach ogrodowych, fotowoltaicznych i systemach automatyki dochodzą kolejne wymagania. Przewód prowadzony na zewnątrz powinien mieć odporność odpowiednią do wilgoci i promieniowania UV, a przewody sygnałowe warto prowadzić tak, by ograniczyć zakłócenia od kabli zasilających.
Jak bezpiecznie rozpoznać przewód w puszce lub rozdzielnicy
Najbezpieczniejsza kolejność jest prosta, choć wymaga dyscypliny. Najpierw wyłączam właściwy obwód w rozdzielnicy, zabezpieczam go przed przypadkowym ponownym załączeniem i dopiero potem sprawdzam brak napięcia odpowiednim przyrządem.
- Wyłącz obwód wyłącznikiem nadprądowym, a przy większych pracach także głównym rozłącznikiem.
- Sprawdź tester na znanym źródle napięcia, aby upewnić się, że działa.
- Zbadaj wszystkie żyły między sobą oraz względem przewodu ochronnego.
- Potwierdź brak napięcia ponownie na znanym źródle lub zgodnie z instrukcją przyrządu.
- Porównaj przewody ze schematem i dopiero wtedy przystąp do identyfikacji połączeń.
Bezkontaktowy próbnik może być przydatny jako szybki sygnał ostrzegawczy, ale nie traktowałbym go jako jedynego dowodu. Do instalacji 230/400 V lepszy jest dwubiegunowy tester napięcia albo sprawny miernik używany przez osobę, która potrafi bezpiecznie interpretować wynik.
W starej instalacji kolor może być mylący, a napięcie może pojawić się na przewodzie, którego się nie spodziewamy. Jeżeli nie ma pewności, który przewód jest fazą, neutralnym lub PEN, rozsądniej przerwać pracę i zlecić identyfikację elektrykowi z uprawnieniami.
Oznaczanie przewodów podczas modernizacji i w smart home
Przy większej liczbie obwodów sama kolorystyka przestaje wystarczać. W rozdzielnicy warto opisywać oba końce przewodu, na przykład „Oświetlenie kuchnia”, „Gniazda taras” albo „Zasilanie rolety salon”. Taki opis oszczędza czas przy późniejszej awarii i ogranicza ryzyko odłączenia niewłaściwego obwodu.
Do znakowania można używać tulejek opisowych, oznaczników zatrzaskowych, etykiet samolaminujących lub koszulek termokurczliwych. W instalacjach przemysłowych i rozbudowanych szafach sterowniczych oznaczniki powinny być odporne na ścieranie, temperaturę i wilgoć, a opis trzeba umieścić w miejscach dostępnych po montażu.
W systemach inteligentnego domu szczególnie ważne jest rozdzielenie przewodów zasilających od przewodów sterujących i komunikacyjnych. Każdą żyłę opisuję zgodnie z dokumentacją urządzenia, ponieważ oznaczenia typu +24 V, 0 V, COM, NO, NC, A i B zależą od konkretnego systemu i nie można ich odczytywać wyłącznie na podstawie koloru.
Najczęstszy błąd polega na tym, że instalator opisuje tylko przewody widoczne w rozdzielnicy. Po kilku latach trudniejsza okazuje się identyfikacja żył w puszkach, przy napędzie rolety lub przy oprawie oświetleniowej. Dlatego opisuję trasę na obu końcach i zostawiam prosty schemat w dokumentacji domu.
Kolor przewodu to wskazówka, nie pozwolenie na pracę
Najważniejsza zasada brzmi prosto: nie podłączam przewodu wyłącznie na podstawie jego koloru. W nowej instalacji barwy powinny być zgodne ze standardem, lecz błędy wykonawcze, przeróbki i wiek instalacji mogą całkowicie zmienić obraz.
- Nie używaj żółto-zielonej żyły jako fazowej ani neutralnej.
- Nie zakładaj, że niebieski przewód zawsze jest bezpieczny w dotyku.
- Nie łącz PE i N w przypadkowym miejscu instalacji.
- Nie dobieraj zabezpieczenia tylko na podstawie przekroju przewodu.
- Nie zakładaj, że przewód o właściwym nadruku został prawidłowo podłączony.
Przed zakupem przewodu odczytaj jego pełny nadruk, liczbę żył, przekrój, napięcie znamionowe i przeznaczenie. Przy modernizacji starego domu równie ważne jest sprawdzenie układu sieci, stanu izolacji oraz ciągłości przewodu ochronnego, bo sama wymiana gniazd i osprzętu nie naprawi błędów ukrytych w ścianach.
Jeżeli zapamiętasz tylko jedno, niech będzie to połączenie dwóch informacji. Kolor pomaga się zorientować, a pomiar potwierdza stan faktyczny. Ta zasada sprawdza się zarówno przy prostym gniazdku, jak i przy rozdzielnicy z instalacją fotowoltaiczną czy automatyką budynkową.
