Gdy oprawa 2 × 18 W przestaje świecić, samo włożenie nowych rur często nie wystarcza. W tym artykule pokazuję, jak odczytać schemat podłączenia świetlówki 2x18w, rozpoznać rodzaj osprzętu, prawidłowo poprowadzić zasilanie oraz bezpiecznie ocenić, czy lepiej naprawić starą oprawę, czy zastąpić ją wersją LED.
O poprawnym działaniu decyduje przede wszystkim rodzaj statecznika
- Statecznik elektroniczny nie wymaga starterów i musi być podłączony zgodnie z oznaczeniami producenta.
- Klasyczny dławik współpracuje ze starterem, a jego układ może zasilać jedną lub dwie świetlówki.
- Przewód PE łączy się z metalową obudową oprawy, nigdy z przewodem neutralnym.
- Wyłącz napięcie w rozdzielnicy i sprawdź jego brak miernikiem przed otwarciem oprawy.
- Tuby LED mają własne wymagania. Nie wolno kopiować schematu świetlówki bez sprawdzenia instrukcji konkretnego modelu.

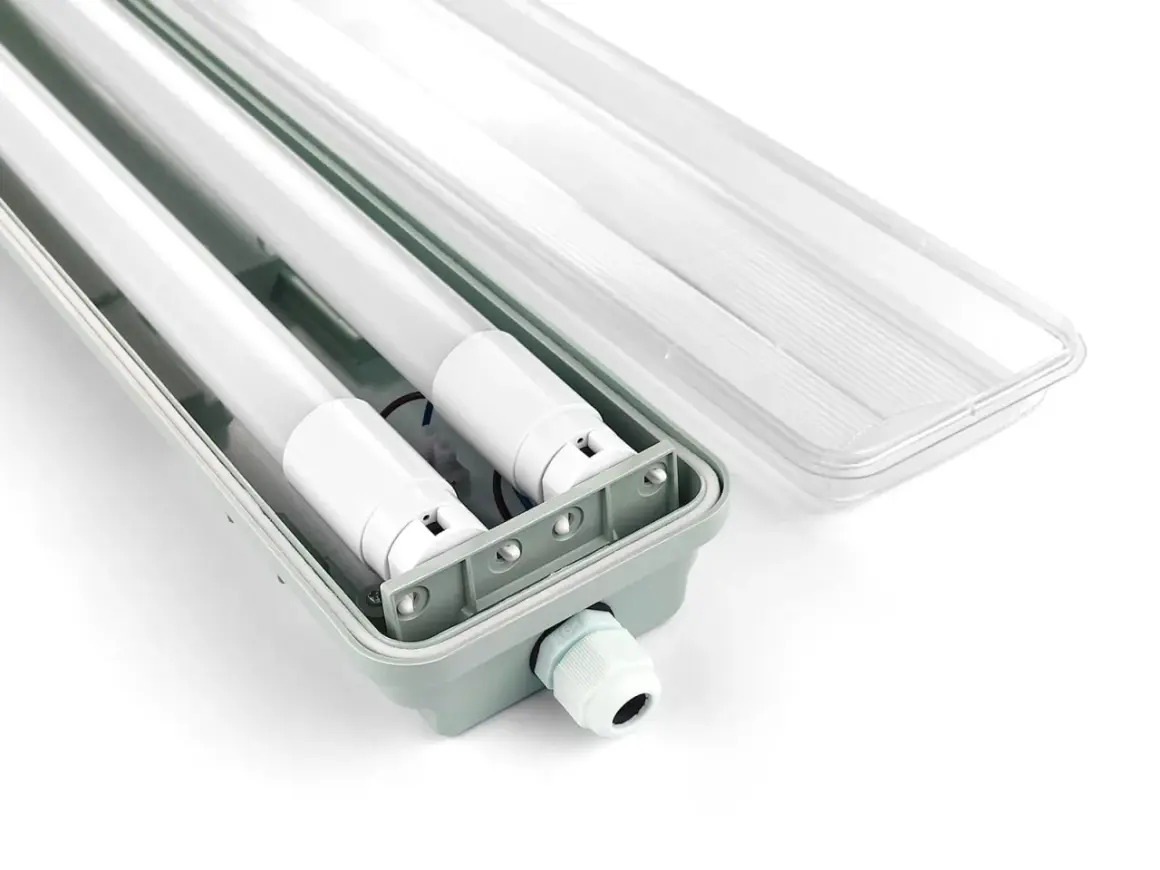

Najpierw ustal, co znajduje się w oprawie
Dwie świetlówki T8 o mocy 18 W mają zwykle trzonek G13 i długość około 590 mm. Nie podłącza się ich jednak bezpośrednio do sieci 230 V, ponieważ potrzebują osprzętu ograniczającego prąd i zapewniającego zapłon.
Ja zaczynam od otwarcia obudowy i sprawdzenia, czy widzę startery. Ich obecność wskazuje na klasyczny układ z dławikiem magnetycznym. Jeśli starterów nie ma, najczęściej pracuje tam statecznik elektroniczny, nazywany też EVG albo ballastem HF.
| Rodzaj układu | Jak go rozpoznać | Najważniejsza zasada |
|---|---|---|
| Statecznik magnetyczny | Ciężki dławik, jeden lub dwa startery | Starter i dławik muszą pasować do mocy lamp |
| Statecznik elektroniczny | Lżejszy moduł, brak starterów | Przewody prowadzi się według nadruku na obudowie |
| Oprawa po modernizacji LED | Usunięty lub pominięty stary osprzęt | Schemat zależy od sposobu zasilania tuby LED |
Nie sugeruję się wyłącznie kolorami przewodów. W starszych oprawach można znaleźć przeróbki wykonane bez zachowania obecnych zasad oznaczania żył, dlatego ważniejsze są oznaczenia L, N, PE oraz schemat nadrukowany na stateczniku.
Podłączenie dwóch świetlówek ze statecznikiem elektronicznym
W układzie elektronicznym napięcie sieciowe trafia na zaciski wejściowe statecznika. Moduł odpowiada za zapłon i ograniczenie prądu, a jego wyjścia prowadzą osobne przewody do obu świetlówek. Starterów się tutaj nie stosuje.
Schemat ideowy:
L ───────────── wejście L statecznika elektronicznego
N ───────────── wejście N statecznika elektronicznego
PE ───────────── metalowa obudowa oprawy
Wyjścia statecznika ───── świetlówka 1
Wyjścia statecznika ───── świetlówka 2To schemat funkcjonalny, a nie dokładna mapa zacisków. Konkretne modele mają różne numery wyprowadzeń, dlatego przewody lampowe trzeba podłączyć dokładnie według diagramu producenta. Nie należy zamieniać wyjść „na próbę”, łączyć przewodów obu lamp ani dodawać starterów.
Jak poprowadzić przewód ochronny
Żyłę żółto-zieloną podłącza się do zacisku ochronnego obudowy, jeśli oprawa jest wykonana w klasie ochronności I. Połączenie powinno być mechanicznie pewne, najlepiej z wykorzystaniem dedykowanej śruby i podkładki z symbolem uziemienia.
Przewód ochronny nie służy do zasilania świetlówek. Nie wolno łączyć PE z N w oprawie, nawet jeśli ktoś zastosował takie rozwiązanie w starej instalacji.
Klasyczny układ z dławikiem i starterami
W starszej oprawie każda świetlówka może mieć własny dławik i starter albo obie lampy mogą pracować w układzie tandemowym z jednym statecznikiem przeznaczonym do dwóch rur po 18 W. To rozróżnienie jest bardzo ważne, ponieważ starter dla jednej lampy nie zawsze pasuje do układu dwóch świetlówek.
W typowym obwodzie starter chwilowo zwiera elektrody świetlówki, podgrzewa je, a po rozłączeniu powoduje impuls napięcia potrzebny do zapłonu. Dławik ogranicza później prąd podczas normalnej pracy. Gdy któryś z tych elementów jest nieodpowiedni, pojawia się migotanie, buczenie albo świecenie tylko jednej strony rury.

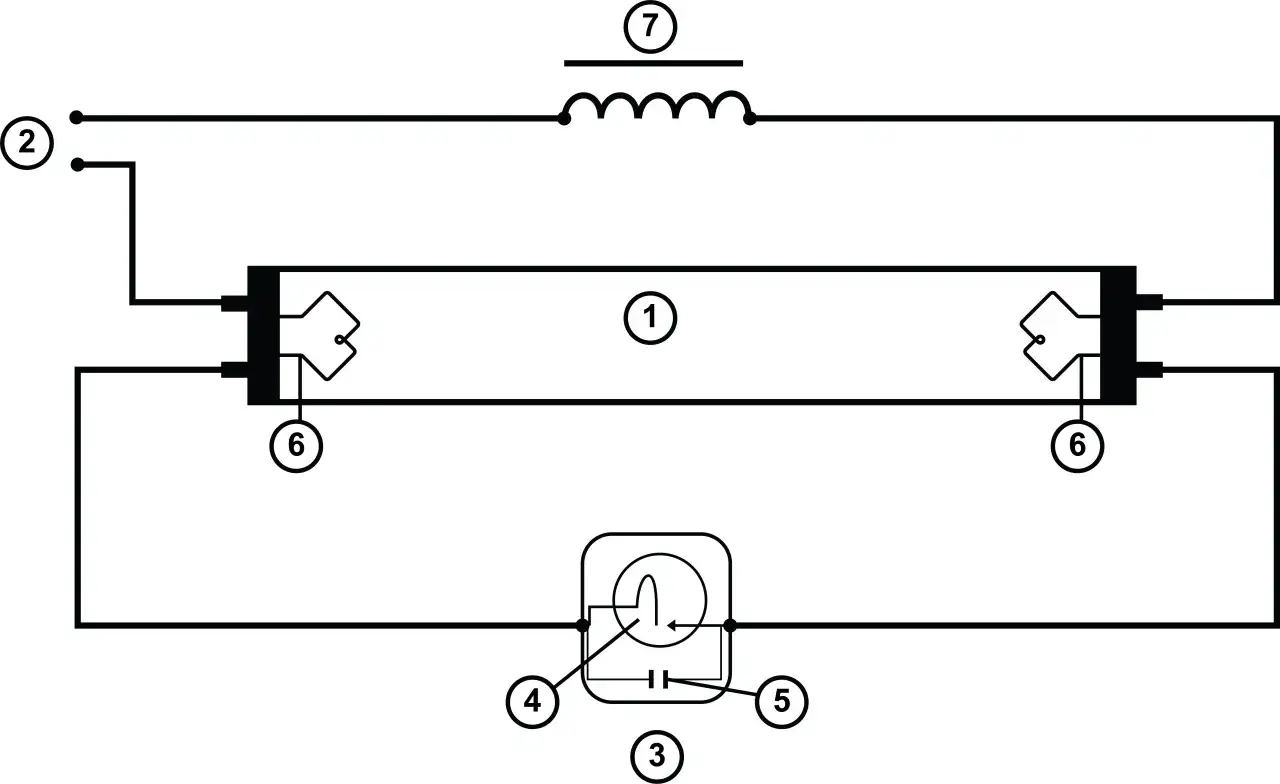

Uproszczony tor jednej lampy:
L ── dławik ── elektroda świetlówki ── rura ── elektroda ── N
│ │
└── starter ───┘W rzeczywistej oprawie 2 × 18 W połączenie może wyglądać inaczej, zwłaszcza przy układzie szeregowym. Dlatego nie traktuję powyższego rysunku jako instrukcji łączenia konkretnych pinów. Ostateczny wzór zawsze wyznacza schemat na dławiku oraz oznaczenia oprawek.
Przeczytaj również: Jak bezpiecznie włączyć kocioł gazowy i go wyłączyć?
Dobór starterów
Starter powinien mieć zakres pracy obejmujący moc zastosowanej świetlówki. Dla pojedynczej lampy 18 W stosuje się starter przeznaczony do odpowiedniego przedziału mocy, natomiast układ tandemowy wymaga elementu wskazanego dla dwóch lamp po 18 W.
Jeśli po wymianie startera rura nadal długo zapala się lub tylko żarzy na końcach, problem może dotyczyć zużytych elektrod, oprawek albo dławika. Sama wymiana startera pomaga głównie wtedy, gdy rzeczywiście on był przyczyną usterki.
Bezpieczny montaż krok po kroku
Praca przy oprawie oznacza kontakt z instalacją 230 V, więc nie zaczynam od odkręcania klosza. Najpierw identyfikuję właściwy obwód, wyłączam zabezpieczenie i zabezpieczam je przed przypadkowym załączeniem.
- Wyłącz napięcie w rozdzielnicy, a nie tylko przełącznikiem na ścianie.
- Sprawdź brak napięcia sprawdzonym miernikiem lub testerem dwubiegunowym.
- Zdejmij klosz i sfotografuj istniejące połączenia przed ich odłączeniem.
- Odczytaj model, moc i schemat ze statecznika.
- Sprawdź stan oprawek, zacisków oraz izolacji przewodów.
- Podłącz L i N do wejścia statecznika, a PE do obudowy zgodnie z oznaczeniami.
- Poprowadź przewody do lamp tak, aby nie były naprężone, przycięte ani prowadzone przy ostrych krawędziach.
- Załóż świetlówki, zamknij obudowę i dopiero wtedy wykonaj próbne załączenie.
W praktyce szczególnie często pomija się test braku napięcia, bo wyłącznik „przecież nie działa”. To za mało. Wyłącznik może odcinać przewód neutralny, a faza nadal może znajdować się wewnątrz oprawy. Jeśli nie masz miernika, doświadczenia i pewności co do układu, rozsądniej zlecić podłączenie elektrykowi.
Objawy błędnego podłączenia i szybka diagnoza
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Brak reakcji obu lamp | Brak zasilania, uszkodzony statecznik lub przerwany przewód | Zabezpieczenie, zaciski wejściowe i ciągłość przewodów |
| Miga jedna świetlówka | Zużyty starter, lampa albo oprawka | Starter, styki G13 i końce rury |
| Obie lampy nie zapalają się w układzie elektronicznym | Błędne wyjścia statecznika lub niezgodny ballast | Oznaczenia modelu i schemat producenta |
| Dławik mocno się nagrzewa | Nieprawidłowa moc lamp, uszkodzenie lub luźny zacisk | Parametry statecznika i stan połączeń |
| Słychać brzęczenie | Drgania rdzenia dławika albo luźne mocowanie | Mocowanie dławika i ślady przegrzania |
Nie ignoruję zapachu spalenizny, nadtopionej oprawki ani ciemnych przebarwień obudowy. Takie ślady sugerują przegrzewanie i dalsza eksploatacja może być niebezpieczna. W takiej sytuacji wymiana samej rury nie rozwiązuje problemu.
Czy opłaca się zamienić świetlówki na LED
Modernizacja na tuby LED może ograniczyć zużycie energii, ale wymaga dopasowania sposobu zasilania. Jedne modele współpracują z kompatybilnym dławikiem i specjalnym starterem LED, inne wymagają usunięcia lub obejścia starego osprzętu i podłączenia bezpośrednio do 230 V.
| Rozwiązanie | Co zostaje w oprawie | Ryzyko błędu |
|---|---|---|
| Tuba LED do pracy z dławikiem | Dławik, zwykle starter zastępczy | Niezgodny dławik może powodować migotanie lub brak startu |
| Tuba LED z zasilaniem jednostronnym | Osprzęt często trzeba usunąć | Faza i neutralny muszą trafić na właściwe końce lampy |
| Nowa oprawa LED | Dedykowany zasilacz w kompletnej oprawie | Najmniej przeróbek, ale wymaga wymiany całego urządzenia |
Przy modernizacji najczęstszy błąd polega na pozostawieniu starego statecznika mimo instrukcji wymagającej zasilania bezpośredniego. Nie kopiuję też schematu z jednej tuby do drugiej, ponieważ zasilanie jednostronne i dwustronne oznacza zupełnie inne połączenia.
Jeśli obudowa jest skorodowana, oprawki kruche, a dławik głośno pracuje, nowa oprawa LED bywa rozsądniejsza niż naprawianie każdego elementu osobno. Zachowuję wtedy starą oprawę tylko wtedy, gdy jej korpus, przewody i zaciski są w dobrym stanie.
Co sprawdzić przed zamknięciem oprawy
- Czy statecznik jest przeznaczony do dwóch lamp 18 W i właściwego typu T8.
- Czy startery, jeśli występują, mają odpowiedni zakres pracy.
- Czy przewód PE jest przyłączony do metalowej obudowy.
- Czy zaciski są dokręcone, a izolacja nie jest nadtopiona.
- Czy przewody lampowe nie są ściśnięte przez klosz ani ostre krawędzie.
- Czy zastosowane tuby LED są zgodne z pozostawionym osprzętem.
Najbezpieczniejsza zasada jest prosta: nie podłączam oprawy na podstawie samej liczby 18 W. Liczy się także typ statecznika, sposób zapłonu, rodzaj startera i układ styków w oprawkach. Gdy te elementy są zgodne ze schematem producenta, dwie świetlówki pracują stabilnie, a naprawa nie zamienia się w zgadywanie.
