Wymiana gniazdka wygląda niepozornie, ale w puszce może czekać napięcie około 230 V, a jeden błędny przewód potrafi pozbawić ochrony cały podłączony sprzęt. Pytanie, jak podłączyć gniazdko elektryczne, wymaga więc odpowiedzi obejmującej nie tylko kolejność prac, lecz także rozpoznanie instalacji, dobór osprzętu i bezpieczne sprawdzenie efektu. Pokazuję praktyczny schemat działania oraz sytuacje, w których rozsądniej zakończyć pracę na oględzinach i wezwać elektryka.
Bezpieczne podłączenie zależy od przewodów, zacisków i pomiaru
- Wyłącz zasilanie odpowiednim wyłącznikiem nadprądowym i sprawdź brak napięcia miernikiem.
- L oznacza przewód fazowy, N neutralny, a PE ochronny.
- Typowy nowy obwód gniazd wykorzystuje przewód 3 × 2,5 mm², ale przekrój dobiera się do całego obwodu.
- W starej instalacji z dwoma żyłami nie mostkuj samodzielnie przewodu neutralnego z bolcem.
- W łazience, kuchni i na zewnątrz potrzebne są gniazda o odpowiednim stopniu IP.
- Po montażu trzeba wykonać pomiary ochronne, zwłaszcza gdy instalacja była modernizowana.
Zanim dotkniesz przewodów, oceń instalację
Najpierw ustalam, czy mam do czynienia z prostą wymianą gniazda w sprawnej instalacji, czy z przebudową obwodu. To dwie różne sytuacje. Wymiana mechanizmu na nowy, bez zmiany przewodów, jest znacznie mniej problematyczna, natomiast doprowadzanie zasilania do nowego punktu wymaga oceny zabezpieczenia, przekroju przewodu i sposobu prowadzenia instalacji.
Przed rozpoczęciem pracy wyłączam obwód w rozdzielnicy i zabezpieczam go przed przypadkowym włączeniem. Sam fakt, że zgasła lampka kontrolna albo przestało działać światło, nie wystarcza. Brak napięcia sprawdzam miernikiem dwubiegunowym na zaciskach gniazda, a nie wyłącznie próbnikiem wkrętakowym.
- zidentyfikuj wyłącznik nadprądowy odpowiedzialny za gniazdo,
- wyłącz go i poinformuj domowników, aby nie włączali zasilania,
- sprawdź miernik na znanym, działającym obwodzie,
- zmierz napięcie między przewodami w puszce,
- ponownie sprawdź miernik po zakończeniu pomiaru.
Jeżeli przewody są nadpalone, izolacja kruszy się, w puszce widać kilka nieopisanych kabli albo zabezpieczenie często wybija, zatrzymuję się przed odłączeniem starego gniazda. Nieprawidłowości w puszce są sygnałem do diagnostyki, a nie do szybkiego przełożenia kabli według kolorów.
Rozpoznaj zaciski i żyły bez zgadywania
W typowym współczesnym obwodzie spotkasz trzy żyły. Brązowa, czarna lub szara zwykle pełni funkcję fazowej i trafia do zacisku L. Niebieska jest neutralna i łączy się z N, natomiast żółto-zielona jest ochronna i należy ją przyłączyć do zacisku oznaczonego PE albo symbolem uziemienia.
| Oznaczenie | Typowy kolor | Rola | Miejsce podłączenia |
|---|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy | Zacisk L |
| N | Niebieski | Przewód neutralny | Zacisk N |
| PE | Żółto-zielony | Przewód ochronny | Zacisk ochronny lub bolec |
Kolor traktuję jako wskazówkę, nigdy jako dowód. W starszych lub przerabianych instalacjach żyły mogły zostać użyte niezgodnie z dzisiejszą konwencją. Szczególnie ważne jest rozróżnienie przewodu PEN, który łączy funkcję neutralną i ochronną w starszym układzie TN-C, od osobnych przewodów N i PE stosowanych w nowszych instalacjach.
Gniazdo z bolcem wymaga sprawnego przewodu ochronnego. Jeżeli ze ściany wychodzą tylko dwie żyły, nie zakładam automatycznie, że jedną z nich można podłączyć do bolca. Mostkowanie N z PE może być dopuszczalne wyłącznie w określonych, istniejących układach i miejscach instalacji, po sprawdzeniu całego obwodu. W nowym lub modernizowanym obwodzie powinny być prowadzone osobne żyły PE i N.

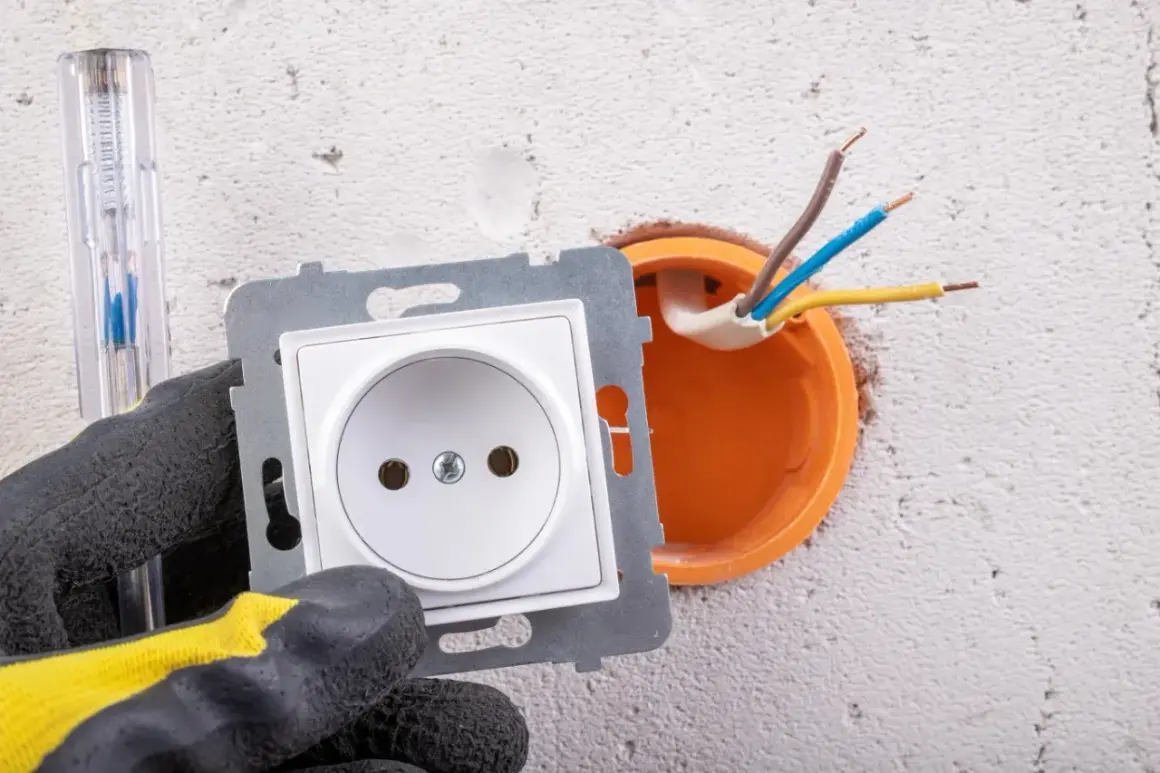

Podłącz gniazdo krok po kroku
Do samej wymiany przygotowuję gniazdo odpowiednie do puszki, izolowany śrubokręt, szczypce, narzędzie do odizolowania przewodów oraz miernik dwubiegunowy. Przy przewodach linkowych potrzebne są także tulejki zaciskowe, jeśli producent osprzętu tego wymaga. Nie zostawiam luźnych drucików pod zaciskiem, bo mogą powodować grzanie i iskrzenie.
- Wyłącz zasilanie i potwierdź brak napięcia na wszystkich żyłach.
- Odkręć ramkę i mechanizm, a przed odłączeniem zrób zdjęcie układu przewodów.
- Sprawdź, czy przewody mają wystarczającą długość i nie są nadpalone.
- Podłącz żyłę ochronną do zacisku PE lub bolca, neutralną do N, a fazową do L.
- Dokręć zaciski zgodnie z instrukcją producenta, bez miażdżenia przewodu.
- Ułóż żyły w puszce tak, aby nie były ostro załamane i nie wypychały mechanizmu.
- Wypoziomuj gniazdo, przykręć je do puszki lub zamocuj pazurkami i załóż ramkę.
- Po włączeniu zabezpieczenia sprawdź działanie oraz wykonaj pomiary ochronne.
W gnieździe pojedynczym często przyjmuje się, że przy bolcu skierowanym ku górze faza znajduje się po lewej stronie, a neutralny po prawej. Nie jest to jednak ważniejsze od oznaczeń na mechanizmie i poprawnego podłączenia ochrony. Liczy się zacisk opisany przez producenta, ponieważ różne modele mogą mieć odmienny układ fizyczny styków.
Przy gnieździe podwójnym nie wykonuję przypadkowych mostków. Jeśli mechanizm ma fabryczne zaciski przystosowane do dwóch przewodów, korzystam z nich zgodnie ze schematem producenta. Gdy trzeba rozdzielić zasilanie na kilka gniazd, połączenia wykonuje się w sposób zapewniający pewny styk i odpowiednią obciążalność całego obwodu.
Dobierz gniazdo do miejsca i sposobu użytkowania
Standardowe gniazdo do suchego pokoju ma zwykle stopień ochrony IP20. W pomieszczeniach wilgotnych, przy umywalce lub w miejscu narażonym na zachlapanie potrzebny jest odpowiedni model, często co najmniej IP44, ale ostateczny dobór zależy od strefy i lokalizacji punktu.
| Miejsce | Na co zwrócić uwagę | Praktyczny wybór |
|---|---|---|
| Salon lub sypialnia | Stabilne mocowanie i obciążenie obwodu | Gniazdo standardowe, najlepiej z bolcem |
| Kuchnia | Wilgoć, wiele odbiorników i większe obciążenie | Gniazdo z ochroną, ewentualnie z klapką w pobliżu blatu |
| Łazienka | Strefy ochronne i możliwość zachlapania | Model o właściwym IP, montowany zgodnie z wymaganiami dla stref |
| Taras lub elewacja | Deszcz, kurz, mróz i promieniowanie UV | Gniazdo z klapką, zwykle IP44 lub wyższe |
Przy gniazdach do urządzeń dużej mocy sprawdzam nie tylko wygląd osprzętu, lecz także obwód. Piekarnik, zmywarka, pralka, grzejnik czy ładowarka samochodowa mogą wymagać oddzielnego obwodu i zabezpieczenia. Podłączenie kilku takich odbiorników do jednego zwykłego gniazda nie staje się bezpieczne tylko dlatego, że zastosowano gniazdo podwójne.
W instalacjach domowych obwody gniazd często wykonuje się przewodem 3 × 2,5 mm², ale nie wolno traktować tej wartości jako uniwersalnego przepisu na każdą sytuację. Przekrój, zabezpieczenie i sposób ułożenia przewodu muszą tworzyć spójny układ. Sam grubszy kabel nie naprawi źle dobranego zabezpieczenia ani wadliwej instalacji.
Sprawdź efekt i wyłap typowe błędy
Po złożeniu gniazda włączam zabezpieczenie i sprawdzam testerem prawidłowość połączeń. Profesjonalna kontrola obejmuje między innymi ciągłość przewodu ochronnego, impedancję pętli zwarcia, działanie wyłącznika różnicowoprądowego oraz rezystancję izolacji. Przy nowym obwodzie albo większej modernizacji protokół pomiarów jest ważniejszy niż samo działanie lampki.
Wyłącznik różnicowoprądowy, popularnie nazywany różnicówką, ma zadziałać przy wykryciu prądu upływowego. Nie zastępuje jednak przewodu ochronnego i nie usprawiedliwia błędnego podłączenia. Jeśli po montażu natychmiast zadziała, nie omijam zabezpieczenia, lecz szukam przyczyny.
Przeczytaj również: Jak ukryć kable od telewizora? 4 estetyczne sposoby
Błędy, które zdarzają się najczęściej
- sprawdzenie napięcia tylko próbnikiem jednobiegunowym,
- opieranie się wyłącznie na kolorach w starej instalacji,
- podłączenie żółto-zielonej żyły do zacisku L lub N,
- pozostawienie luźnych drucików przewodu linkowego,
- zbyt słabe albo nadmierne dokręcenie zacisku,
- upchnięcie przewodów tak, że mechanizm jest naprężony,
- montaż zwykłego gniazda w miejscu narażonym na wodę,
- łączenie nowego gniazda z przypadkowego przewodu oświetleniowego.
Jeżeli gniazdo grzeje się, pachnie spalenizną, trzeszczy albo wypada z puszki, przerywam użytkowanie i wyłączam obwód. Takie objawy zwykle wskazują na luźny styk, przeciążenie lub uszkodzenie przewodu, a nie na problem, który rozwiąże wymiana samej ramki.
Kiedy nie robić tego samodzielnie
Nie podejmuję się samodzielnego podłączania, gdy nie potrafię jednoznacznie zidentyfikować przewodów, instalacja ma dwa przewody i bolec ochronny, puszka jest zalana tynkiem lub widać ślady przegrzania. Dotyczy to także sytuacji, w której trzeba doprowadzić nowy kabel z rozdzielnicy, zmienić zabezpieczenie albo ingerować w układ trójfazowy.
Elektryk powinien sprawdzić instalację również wtedy, gdy budynek ma starą instalację aluminiową, często wybija bezpieczniki albo nie ma wyłącznika różnicowoprądowego. Koszt krótkiej diagnostyki jest niewielki w porównaniu z ryzykiem pożaru, uszkodzenia elektroniki lub porażenia.
W praktyce najbezpieczniejszy zakres dla osoby bez kwalifikacji to oględziny, dobór osprzętu i przygotowanie miejsca. Samo przełożenie przewodów może wydawać się banalne, lecz bez pomiarów nie da się wiarygodnie potwierdzić skuteczności ochrony przeciwporażeniowej.
Najwięcej bezpieczeństwa daje nie sam montaż, lecz kontrola obwodu
Podłączenie gniazda sprowadza się do właściwego przyporządkowania przewodów L, N i PE, solidnego zamocowania mechanizmu oraz sprawdzenia instalacji po zakończeniu pracy. Nie pomijam żadnego z tych etapów, nawet przy zwykłej wymianie uszkodzonego osprzętu.
Jeżeli instalacja jest nowa i czytelnie wykonana, zadanie bywa proste. Gdy pochodzi sprzed lat, ma nietypowe kolory, tylko dwie żyły albo objawy przegrzewania, traktuję gniazdko jako punkt wyjścia do kontroli całego obwodu, a nie jako samodzielny drobiazg do szybkiej naprawy.
