Telefon, oprawa LED, sterownik bramy albo puszka przy instalacji ogrodowej może mieć oznaczenie IP67. Wyjaśniam, co dokładnie oznaczają obie cyfry, gdzie taka ochrona sprawdza się w domu i ogrodzie oraz dlaczego IP67 nie zawsze oznacza pełną odporność na każdy kontakt z wodą.
IP67 chroni przed pyłem i krótkim zanurzeniem
- IP oznacza stopień ochrony obudowy przed wnikaniem ciał stałych i wody.
- Pierwsza cyfra 6 potwierdza pełną pyłoszczelność.
- Druga cyfra 7 oznacza ochronę przed krótkotrwałym zanurzeniem, zwykle do 1 m przez 30 minut.
- IP67 nie gwarantuje odporności na silne strumienie wody ani stałe zanurzenie.
- W instalacji trzeba sprawdzić także złącza, dławiki kablowe, pokrywy i sposób montażu.
Co dokładnie oznacza IP67
Skrót IP pochodzi od angielskiego określenia Ingress Protection, czyli stopień ochrony zapewnianej przez obudowę. System opisuje norma IEC 60529, w Polsce stosowana jako PN-EN 60529. Oznaczenie nie mówi więc ogólnie, że urządzenie jest „wodoodporne”, tylko wskazuje, jak zachowuje się jego obudowa w określonych warunkach badania.
W symbolu IP67 każda cyfra odpowiada za inny rodzaj zagrożenia. Szóstka dotyczy ciał stałych, a siódemka wody. To ważne rozróżnienie, bo urządzenie może bardzo dobrze chronić przed pyłem, a jednocześnie mieć ograniczenia przy długotrwałym kontakcie z wodą.
Pierwsza cyfra 6 oznacza, że obudowa jest pyłoszczelna. Pył nie powinien przedostać się do jej wnętrza w ilości mogącej zakłócić działanie urządzenia. Jest to najwyższy poziom ochrony przed ciałami stałymi w podstawowej skali IP.
Druga cyfra 7 oznacza ochronę przed krótkotrwałym zanurzeniem w wodzie. W typowej interpretacji chodzi o zanurzenie do głębokości 1 metra przez maksymalnie 30 minut, zgodnie z warunkami określonymi dla danego badania. Nie jest to jednak zgoda na stałą pracę pod wodą.

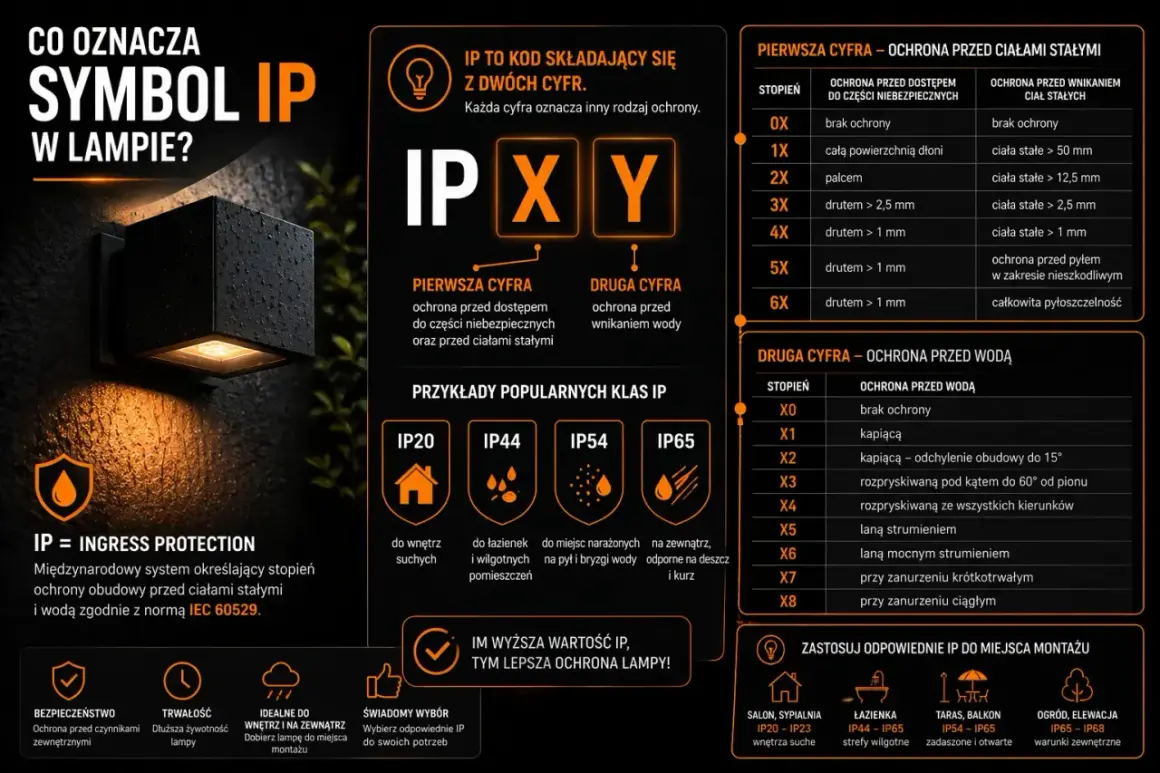

Jak czytać dwie cyfry w praktyce
Najłatwiej zapamiętać, że pierwsza cyfra odpowiada za kurz, pył i dostęp do niebezpiecznych części, natomiast druga dotyczy wody. Im wyższa cyfra w danej grupie, tym bardziej wymagające warunki ochrony, ale wyższy numer nie zawsze oznacza automatyczne spełnienie każdego niższego testu wodnego.
| Fragment oznaczenia | Znaczenie | Praktyczny wniosek |
|---|---|---|
| IP | Stopień ochrony obudowy | Dotyczy konstrukcji i jej zabezpieczenia przed czynnikami zewnętrznymi |
| 6 | Pełna ochrona przed pyłem | Obudowa nadaje się do zapylonych pomieszczeń i wielu zastosowań zewnętrznych |
| 7 | Ochrona przed krótkim zanurzeniem | Urządzenie powinno przetrwać przypadkowe wpadnięcie do wody lub zalanie w określonych warunkach |
Właśnie dlatego IP67 nie należy utożsamiać z oznaczeniem „odporne na mycie myjką ciśnieniową”. Silny strumień wody to inny rodzaj obciążenia niż spokojne zanurzenie. Jeżeli urządzenie ma pracować w miejscu narażonym na intensywne opryskiwanie, szukam dodatkowo informacji o IP65 lub IP66, a nie patrzę wyłącznie na końcową cyfrę 7.
Przykładowo obudowa oznaczona jako IP65 jest chroniona przed pyłem i strumieniem wody, ale nie musi wytrzymać zanurzenia. Z kolei IP67 radzi sobie z krótkim zanurzeniem, lecz sam symbol nie potwierdza odporności na silne strugi. Producenci, którzy przebadali produkt w obu warunkach, często podają oznaczenie IP65/IP67 albo IP66/IP67.

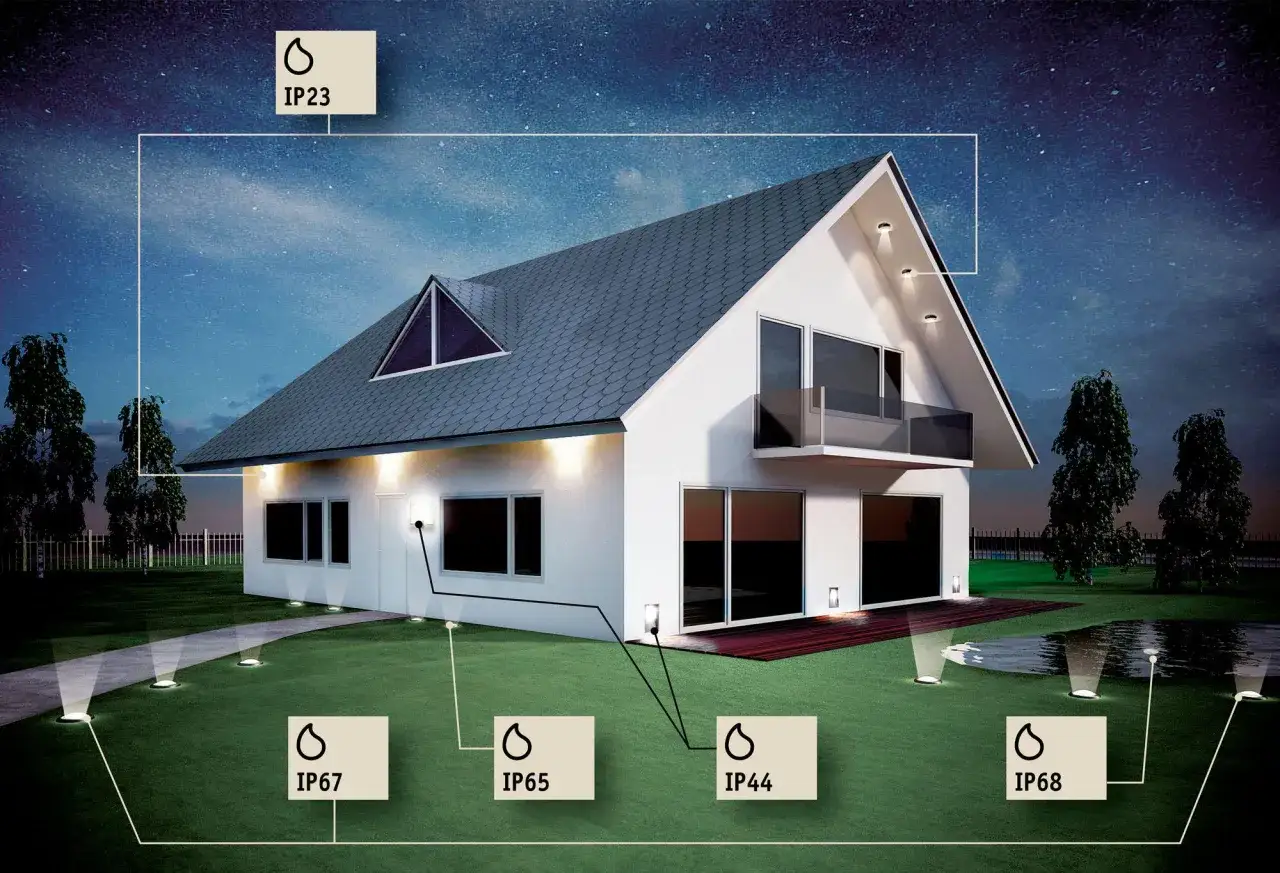

Gdzie IP67 ma sens w domu i ogrodzie
W instalacjach domowych IP67 najczęściej pojawia się tam, gdzie urządzenie może mieć kontakt z deszczem, błotem, kurzem albo wodą rozlaną przypadkowo. Daje większy margines bezpieczeństwa niż podstawowe klasy przeznaczone wyłącznie do wnętrz, ale nadal wymaga poprawnego montażu.
Oświetlenie zewnętrzne
Oprawa LED IP67 może dobrze sprawdzić się przy ścieżce, tarasie, oczku wodnym albo w dolnej części elewacji. Szczególnie przydatna jest tam, gdzie lampa może zostać zachlapana lub okresowo znaleźć się pod wodą po intensywnych opadach. Trzeba jednak sprawdzić, czy producent dopuszcza montaż naziemny, częściowe zakopanie albo pracę przy zbiorniku wodnym.
Puszki i obudowy instalacyjne
Pyłoszczelna obudowa IP67 jest rozsądnym wyborem dla sterowników, modułów automatyki, zasilaczy niskonapięciowych i połączeń kablowych montowanych w ogrodzie. Sama obudowa nie wystarczy, jeśli przewód wchodzi przez zwykły otwór albo niedokręcony dławik. Wtedy woda może dostać się do środka właśnie przez miejsce montażu.
Przeczytaj również: Jak zrobić panel fotowoltaiczny 12 V i nie popełnić błędów?
Czujniki i urządzenia inteligentnego domu
Czujniki temperatury, zalania, ruchu czy jakości powietrza montowane na zewnątrz często korzystają z ochrony IP67. W przypadku elektroniki zasilanej bateryjnie trzeba pamiętać, że szczelna obudowa nie wydłuża automatycznie czasu pracy baterii. Niska temperatura, częste transmisje radiowe i wilgoć mogą nadal wpływać na działanie urządzenia.
W mojej ocenie IP67 jest bardzo dobrym kompromisem dla wielu urządzeń przydomowych. Nie przepłacałbym jednak za tę klasę tam, gdzie produkt pozostaje w suchej rozdzielnicy. W takim miejscu ważniejsze mogą być wentylacja, odporność na temperaturę, łatwy dostęp serwisowy i właściwe zabezpieczenia elektryczne.
Czego oznaczenie IP67 nie gwarantuje
Najczęstszy błąd polega na odczytaniu IP67 jako pełnej i bezwarunkowej wodoodporności. Taki produkt nie musi być przeznaczony do ciągłego zanurzenia, kontaktu z wodą morską, chlorowaną ani pracy w środowisku z dużą ilością skroplin.
Badanie odbywa się na konkretnym wyrobie, w określonej konfiguracji i przez określony czas. Uszkodzona uszczelka, pęknięta pokrywa, źle zamontowany przewód lub brak zaślepki mogą sprawić, że rzeczywista ochrona będzie znacznie słabsza niż deklarowana na etykiecie.
- IP67 nie zastępuje ochrony przeciwprzepięciowej, wyłącznika różnicowoprądowego ani prawidłowego uziemienia.
- Nie potwierdza odporności na korozję, promieniowanie UV, wysoką temperaturę ani środki chemiczne.
- Nie oznacza, że każde złącze i każdy odcinek kabla ma tę samą klasę ochrony.
- Nie daje pewności, że urządzenie będzie odporne na mycie pod ciśnieniem.
Przy urządzeniach pracujących pod wodą przez dłuższy czas szukałbym oznaczenia IP68 i dokładnych warunków podanych przez producenta. IP68 nie ma jednego uniwersalnego limitu głębokości ani czasu dla wszystkich produktów, dlatego sama końcówka kodu również nie powinna być traktowana bezkrytycznie.
Jak wybrać i zamontować urządzenie IP67
Przed zakupem określam najpierw realne zagrożenia. Innej ochrony potrzebuje sterownik zamontowany pod zadaszeniem, innej lampa przy podlewaczu, a jeszcze innej czujnik umieszczony w miejscu, gdzie regularnie tworzy się lód i skropliny.
- Sprawdź pełne oznaczenie na obudowie, instrukcji lub karcie technicznej.
- Ustal, czy urządzenie będzie narażone na zanurzenie, silny strumień wody, mróz lub środki chemiczne.
- Zweryfikuj klasę ochrony przewodów, wtyczek, złączy i dławików kablowych.
- Zamontuj elementy zgodnie z instrukcją, zwracając uwagę na uszczelki i moment dokręcenia.
- Po każdej ingerencji w obudowę sprawdź, czy pokrywa i uszczelnienie wróciły na swoje miejsce.
W instalacjach niskonapięciowych IP67 często ułatwia budowę systemu oświetlenia ogrodowego, automatyki bramy czy monitoringu. Przy napięciu 230 V nie traktuję jednak klasy IP jako jedynego kryterium. Liczą się również dobór zabezpieczeń, przekrój przewodów, sposób prowadzenia kabla i kompetentny montaż.
Jeśli urządzenie ma znaleźć się w gruncie, nie zakładam automatycznie, że IP67 wystarczy. Ziemia wywiera nacisk na obudowę, gromadzi wilgoć i może przyspieszać korozję. W takim przypadku wybieram produkt wyraźnie przeznaczony do instalacji podziemnych albo stosuję dodatkową ochronę przewidzianą przez producenta.
IP67 pomaga wybrać sprzęt, ale nie zastępuje rozsądku
Najkrócej mówiąc, IP67 oznacza pełną pyłoszczelność i odporność na krótkie zanurzenie w warunkach określonych dla tej klasy. To solidny poziom ochrony dla wielu elementów instalacji domowych, ogrodowych i inteligentnego domu.
Przy zakupie patrzę jednak szerzej niż na sam symbol. Sprawdzam warunki testu, przeznaczenie produktu, jakość uszczelek i sposób podłączenia. Taka ostrożność zwykle robi większą różnicę niż wybór jeszcze wyższej klasy IP bez dopasowania jej do rzeczywistych warunków pracy.
