Mały panel fotowoltaiczny można wykonać samodzielnie, ale powodzenie zależy bardziej od dobrego projektu i zabezpieczenia ogniw niż od samego lutowania. Pokażę, jak zrobić panel słoneczny do prostego systemu 12 V, jakie materiały wybrać, jak połączyć ogniwa oraz gdzie kończy się bezpieczny projekt hobbystyczny. Wyjaśnię też, kiedy własna konstrukcja ma sens, a kiedy gotowy moduł będzie rozsądniejszym zakupem.
Najbezpieczniejszy pierwszy projekt to mały moduł 12 V do instalacji off-grid
- 36 ogniw krzemowych połączonych szeregowo tworzy typowy moduł o napięciu roboczym odpowiednim dla systemu 12 V.
- Regulator ładowania jest potrzebny między panelem a akumulatorem.
- Diody bypass ograniczają skutki częściowego zacienienia i chronią sekcje ogniw.
- EVA, szyba hartowana i szczelna rama decydują o trwałości modułu na zewnątrz.
- Instalacji on-grid i napięcia 230 V nie należy wykonywać samodzielnie bez odpowiednich kwalifikacji.
Najpierw wybierz właściwy rodzaj instalacji
Określenie „panel słoneczny” bywa używane dla dwóch różnych urządzeń. Panel fotowoltaiczny produkuje prąd, natomiast kolektor słoneczny ogrzewa wodę lub czynnik roboczy. Jeśli planujesz zasilać lampę, kamerę, pompę albo ładowarkę USB, potrzebujesz modułu PV.
| Rozwiązanie | Co produkuje | Do czego pasuje |
|---|---|---|
| Panel fotowoltaiczny | Energię elektryczną | Oświetlenie, akumulator, elektronika, mała pompa |
| Kolektor słoneczny | Ciepło | Podgrzewanie wody użytkowej lub basenu |
Do pierwszej próby wybrałbym niskonapięciowy moduł 12 V pracujący poza siecią energetyczną. Taki projekt jest łatwiejszy do zmierzenia, tańszy w razie błędu i nie wymaga ingerowania w domową instalację elektryczną.

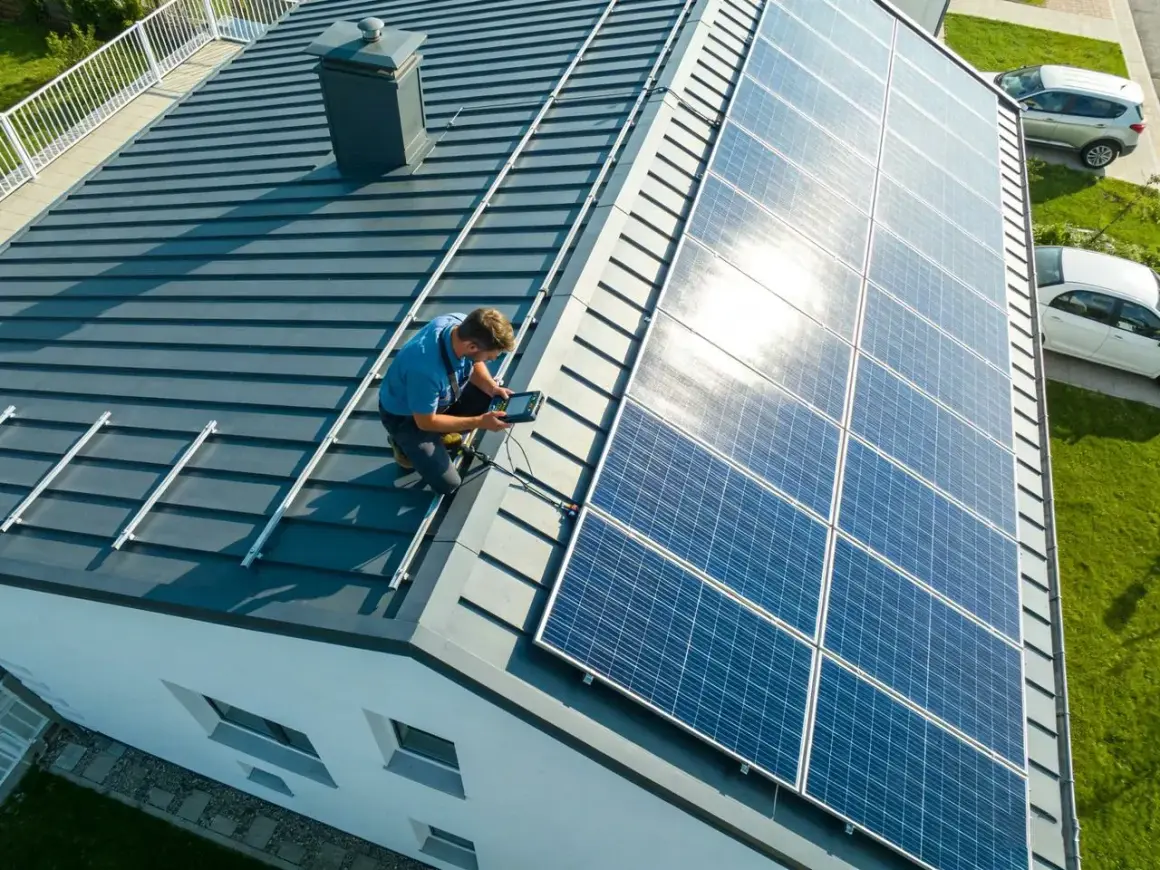

Nie zaczynałbym od panelu na dachu domu. Tam dochodzą obciążenia od wiatru i śniegu, ryzyko pożarowe, szczelność pokrycia oraz wymagania dotyczące ochrony przepięciowej. Na początek lepszy będzie panel do altany, kampera, domku narzędziowego albo niewielkiego systemu awaryjnego.
Dobierz ogniwa i materiały do konkretnej mocy
W systemie 12 V panel nie powinien mieć dokładnie 12 V na wyjściu. Akumulator trzeba naładować napięciem wyższym, dlatego typowy moduł ma napięcie pracy około 18 V i napięcie jałowe zwykle w granicach 21-22 V. Ostateczne wartości zawsze sprawdź w karcie użytych ogniw.
Najpopularniejszy układ wykorzystuje 36 ogniw krzemowych połączonych szeregowo. Napięcie ogniw sumuje się, a prąd całego szeregu pozostaje zbliżony do prądu pojedynczego ogniwa. Ogniwa powinny mieć możliwie podobne parametry, ponieważ najsłabsze ograniczy pracę całego łańcucha.
| Element | Ilość lub parametr | Znaczenie |
|---|---|---|
| Ogniwa PV | Zgodnie z projektem, często 36 sztuk | Źródło energii, połączone w szeregi |
| Taśma tabbing i bus wire | Dopasowana do prądu ogniw | Łączy ścieżki prądowe ogniw |
| Szyba hartowana | Zwykle 3-4 mm | Chroni ogniwa przed wilgocią i uderzeniami |
| EVA lub POE | Warstwa enkapsulująca | Izoluje ogniwa i ogranicza dostęp wilgoci |
| Puszka przyłączeniowa | Z diodami bypass | Ułatwia wyprowadzenie przewodów i ochronę sekcji |
| Przewód solarny | Zwykle 4-6 mm² | Łączy panel z regulatorem |
| Rama aluminiowa | Dopasowana do szyby | Usztywnia i uszczelnia konstrukcję |
Potrzebujesz także lutownicy z regulacją temperatury, cyny, odpowiedniego topnika, multimetru, zaciskarki do złączy oraz rękawic. Zwykły silikon budowlany może pomóc przy krótkim prototypie, lecz nie zastąpi profesjonalnej laminacji EVA. Moduł przeznaczony na lata pracy na zewnątrz wykonany wyłącznie z silikonu jest rozwiązaniem obarczonym dużym ryzykiem rozszczelnienia.
Zbuduj moduł krok po kroku
Przygotuj układ ogniw
Najpierw rozłóż ogniwa na szybie i ustal odstępy. Zostaw kilka milimetrów luzu między elementami, ponieważ materiały pracują pod wpływem temperatury. Nie układaj ogniw „na oko”, gdyż późniejsze poprawki po lutowaniu są trudne i często kończą się pęknięciem kruchego ogniwa.
Przed lutowaniem sprawdź, czy wszystkie ogniwa mają tę samą stronę skierowaną do góry. Posortowanie ich według prądu zwarciowego lub prądu pracy poprawia działanie całego modułu, szczególnie gdy ogniwa pochodzą z różnych partii.
Połącz ogniwa szeregowo
Taśmę tabbing lutuje się do metalowych ścieżek na przedniej stronie ogniwa, a potem prowadzi do tylnej strony kolejnego elementu. W ten sposób powstaje szereg, w którym napięcia ogniw się sumują. Lutuj krótko i z umiarkowaną temperaturą, ponieważ zbyt długie grzanie łatwo powoduje mikropęknięcia.
Po połączeniu każdego rzędu zmierz jego napięcie. Rosnące napięcie wraz z liczbą ogniw jest prostym sygnałem, że połączenia działają. Brak napięcia zwykle oznacza przerwę, zimny lut albo odwróconą polaryzację.
Dodaj diody bypass
Podziel szereg na dwie lub trzy sekcje i zastosuj diody bypass w puszce przyłączeniowej. Dioda pozwala ominąć zacienioną sekcję, dzięki czemu nie pracuje ona jak obciążenie dla reszty ogniw. Jej typ i prąd znamionowy dobierz do parametrów modułu, a polaryzację sprawdź przed zamknięciem puszki.
Zabezpiecz ogniwa i zamknij konstrukcję
W docelowym module ogniwa powinny zostać zamknięte między szybą, materiałem enkapsulującym i warstwą tylną. Najtrwalszy efekt daje laminowanie próżniowe, dlatego bez odpowiedniego sprzętu lepiej budować mały panel testowy niż moduł przeznaczony na dach.
Po utwardzeniu uszczelnienia zamontuj ramę aluminiową i puszkę przyłączeniową. Przewody wyprowadź przez dławiki, zapewnij odciążenie mechaniczne i oznacz biegun dodatni oraz ujemny. Złącza powinny być zaciskane właściwą zaciskarką, nie miażdżone kombinerkami.
Podłącz panel do akumulatora z odpowiednimi zabezpieczeniami

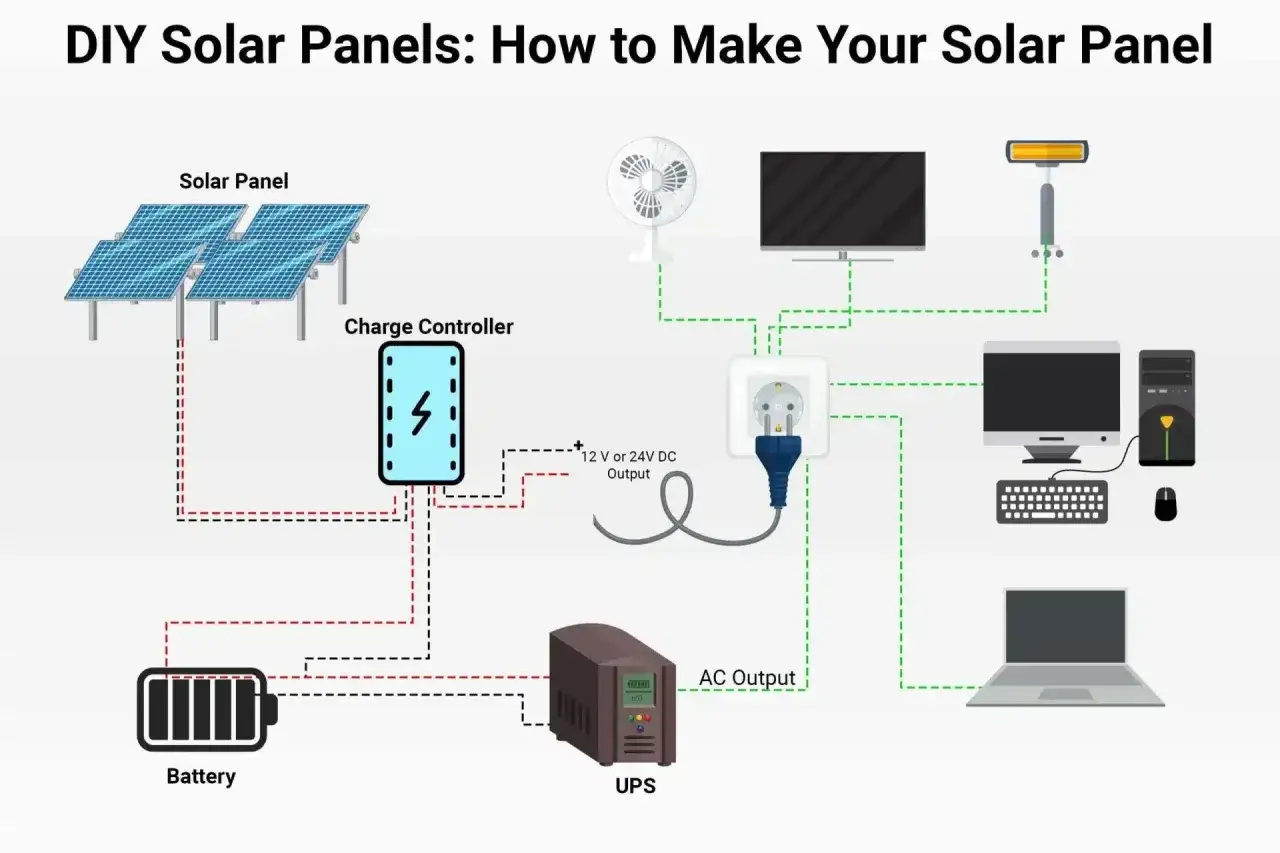

Najprostszy schemat ma postać panel PV, bezpiecznik DC, regulator ładowania, akumulator i odbiornik. Nie podłączaj akumulatora bezpośrednio do panelu. Przy dobrym słońcu napięcie może być zbyt wysokie, a brak kontroli ładowania skróci życie baterii lub doprowadzi do jej uszkodzenia.
Regulator PWM jest tańszy i wystarcza do prostych układów 12 V. Regulator MPPT lepiej wykorzystuje energię przy zmiennej temperaturze i napięciu panelu, ale kosztuje więcej. Dla modułu około 100 W prąd ładowania może zbliżać się do 6 A, więc najczęściej wybiera się regulator 10 A. Przy panelu 200 W rozsądniejszy będzie zwykle model 20 A, po sprawdzeniu parametrów konkretnego urządzenia.
Bezpiecznik umieść możliwie blisko dodatniego zacisku akumulatora. Akumulator kwasowo-ołowiowy wymaga wentylowanego miejsca, a LiFePO4 powinien mieć system BMS i regulator z profilem ładowania dla tej chemii. Nie mieszaj ustawień dla różnych typów baterii, nawet jeśli napięcie nominalne wynosi 12 V.
Do pierwszego zestawu pasują odbiorniki niskonapięciowe, takie jak lampka LED, router, kamera lub mała pompka. Jeśli chcesz zasilać urządzenia 230 V, potrzebujesz dodatkowo właściwie dobranego falownika, przewodów i zabezpieczeń. Samodzielne podłączanie takiego zestawu do domowej sieci albo gniazdka jest złym pomysłem i nie zastępuje instalacji wykonanej przez elektryka.
Sprawdź działanie i zamontuj moduł w dobrym miejscu
Przed podłączeniem regulatora zmierz multimetrem napięcie jałowe panelu w słońcu. Dla typowego modułu 12 V powinno ono odpowiadać wartości z karty ogniw, zwykle około 20-22 V. Wynik bliski zeru, niestabilny albo odwrotnie oznaczony wskazuje na błąd połączeń.
Po podłączeniu akumulatora do regulatora dołącz panel zgodnie z instrukcją urządzenia. Obserwuj prąd ładowania przy kilku poziomach nasłonecznienia i sprawdź, czy żaden fragment modułu nie nagrzewa się wyraźnie bardziej od pozostałych. Takie miejsce może oznaczać złe lutowanie, cień albo uszkodzone ogniwo.
W Polsce najwięcej energii uzyskasz przy skierowaniu modułu na południe i nachyleniu około 30-35 stopni. W praktyce ważniejszy od idealnego kąta bywa brak cienia. Komin, gałąź albo balustrada zasłaniająca jedną sekcję może wyraźnie ograniczyć pracę całego szeregu.
Panel powinien mieć wentylowaną przestrzeń za tylną stroną. Wysoka temperatura obniża napięcie ogniw, dlatego szczelne przyklejenie modułu bezpośrednio do blachy lub deski nie jest dobrym rozwiązaniem. Przewody poprowadź tak, aby nie tworzyły kieszeni zatrzymujących wodę.
Błędy, których lepiej nie testować na własnym dachu
- używanie ogniw o różnych prądach i napięciach,
- brak diod bypass przy częściowym zacienieniu,
- zastosowanie zwykłej szyby zamiast hartowanej,
- uszczelnienie tylko krawędzi bez ochrony całej powierzchni ogniw,
- zbyt cienkie przewody i brak bezpiecznika przy akumulatorze,
- łączenie panelu DIY z instalacją 230 V lub siecią energetyczną.
Policz koszty i zdecyduj, czy własny panel się opłaca
Orientacyjny koszt wykonania małego modułu o mocy 50-100 W wynosi w 2026 roku około 400-900 zł za same materiały. Najwięcej zależy od ceny ogniw, szyby, ramy i sposobu enkapsulacji. Narzędzia, regulator, akumulator i ewentualny falownik trzeba doliczyć osobno.
| Pozycja | Orientacyjny koszt |
|---|---|
| Ogniwa i taśmy | 150-350 zł |
| Szyba, warstwa tylna i rama | 150-350 zł |
| Puszka, diody, przewody i złącza | 50-150 zł |
| Enkapsulacja i uszczelnienie | 80-250 zł |
| Regulator 10 A | 50-300 zł |
Gotowy panel o podobnej mocy bywa dostępny za 250-600 zł, zależnie od marki i zastosowania. Własna budowa ma więc sens głównie jako projekt edukacyjny, przy nietypowym wymiarze albo wtedy, gdy masz już szkło, ramę i narzędzia. Czysta oszczędność często znika po doliczeniu odpadów, pękniętych ogniw i czasu pracy.
Jeżeli planujesz przyłączenie do sieci, nie traktuj modułu DIY jak zwykłego urządzenia hobbystycznego. Według informacji publikowanych przez gov.pl instalacje PV do 50 kW co do zasady nie wymagają pozwolenia na budowę, ale podłączenie on-grid wymaga zgłoszenia do właściwego operatora sieci, spełnienia jego wymagań i zastosowania odpowiedniego falownika. Przed inwestycją sprawdź aktualne warunki u swojego OSD, szczególnie przy montażu na dachu lub konstrukcji wyższej niż 3 m.
Najrozsądniejszy pierwszy krok z własnym modułem
Najlepiej zacząć od małego, przenośnego zestawu 12 V do konkretnego odbiornika. Zmierz jego zużycie, dobierz moc panelu z zapasem, zastosuj regulator i bezpiecznik, a dopiero później myśl o większej konstrukcji.
Jeśli celem jest trwała produkcja energii dla domu, kupiony moduł z dokumentacją i gwarancją zwykle wygrywa z panelem wykonanym od podstaw. Samodzielny projekt pozostaje jednak świetnym sposobem na zrozumienie, jak działają ogniwa, regulator i magazyn energii, pod warunkiem że granicą eksperymentu pozostaje bezpieczne napięcie stałe, a nie dachowa instalacja podłączona do sieci.
