Co zrobić z nadwyżką prądu z fotowoltaiki, gdy akumulator jest za mały, a sprzedaż energii do sieci mało opłacalna? Grawitacyjny magazyn energii przechowuje ją w postaci energii potencjalnej, wykorzystując podnoszenie ciężarów, wody albo innych mas. Wyjaśniam, jak działa to rozwiązanie, jakie ma odmiany, ile energii można realnie zgromadzić oraz czy ma sens przy domu jednorodzinnym w Polsce.
Energia jest przechowywana przez podnoszenie masy
- Zasada działania opiera się na podnoszeniu ciężaru i odzyskiwaniu energii podczas jego opuszczania.
- Sprawność cyklu dużych instalacji wynosi zwykle około 80-85%, zależnie od technologii i warunków pracy.
- Największą zaletą jest brak typowej degradacji chemicznej oraz długa żywotność części magazynów.
- Największym ograniczeniem pozostają rozmiary, niska gęstość energii i wysoki koszt infrastruktury.
- Dla domu rozwiązanie jest obecnie zwykle mniej praktyczne niż bateria litowo-żelazowo-fosforanowa.
Jak działa magazyn energii oparty na grawitacji
Podstawą jest proste zjawisko fizyczne. Nadwyżka energii elektrycznej napędza silnik, który podnosi ciężar na określoną wysokość. W ten sposób prąd zostaje zamieniony na energię potencjalną grawitacji, czyli energię wynikającą z masy obiektu i jego położenia.
Gdy zapotrzebowanie na prąd rośnie, ciężar jest opuszczany. Silnik pracuje wtedy jako generator i oddaje energię do falownika, który dopasowuje ją do parametrów sieci. Całym procesem zarządza system EMS, czyli oprogramowanie decydujące, kiedy magazyn ładować, a kiedy uruchomić rozładowanie.
Teoretyczną ilość zgromadzonej energii opisuje wzór E = m × g × h. Oznacza on, że większa masa i większa wysokość zwiększają pojemność. Podniesienie ciężaru o masie 1000 kg na wysokość 100 m daje jednak tylko około 0,27 kWh energii w idealnych warunkach. Żeby zgromadzić 1 MWh na tej wysokości, potrzeba ponad 3600 ton masy, a w rzeczywistym systemie jeszcze więcej z powodu strat.
To obliczenie dobrze pokazuje, dlaczego nie jest to po prostu „bateria z ciężarkiem” do ustawienia w garażu. Technologia zaczyna mieć sens przy dużej skali, wysokich konstrukcjach, szybach kopalnianych albo naturalnym zróżnicowaniu terenu.
Jakie technologie kryją się pod tą nazwą
Magazynowanie grawitacyjne nie oznacza jednej konkretnej konstrukcji. Wspólny jest tylko sposób przechowywania energii. Poszczególne warianty różnią się masą roboczą, wymaganiami terenowymi i sposobem odzyskiwania prądu.
Elektrownie szczytowo-pompowe
To najbardziej dojrzały przykład wykorzystania grawitacji. Podczas nadwyżki energii pompy tłoczą wodę do wyżej położonego zbiornika. W czasie zwiększonego poboru woda spływa przez turbiny i produkuje energię.
Takie obiekty mogą przechowywać bardzo duże ilości energii i pracować przez wiele godzin. Ich problemem jest konieczność znalezienia odpowiedniej lokalizacji, budowa zbiorników oraz wpływ inwestycji na środowisko. W Polsce działają między innymi elektrownie w Żarnowcu i Porąbce-Żar, ale są to instalacje systemowe, a nie rozwiązania dla prywatnego domu.

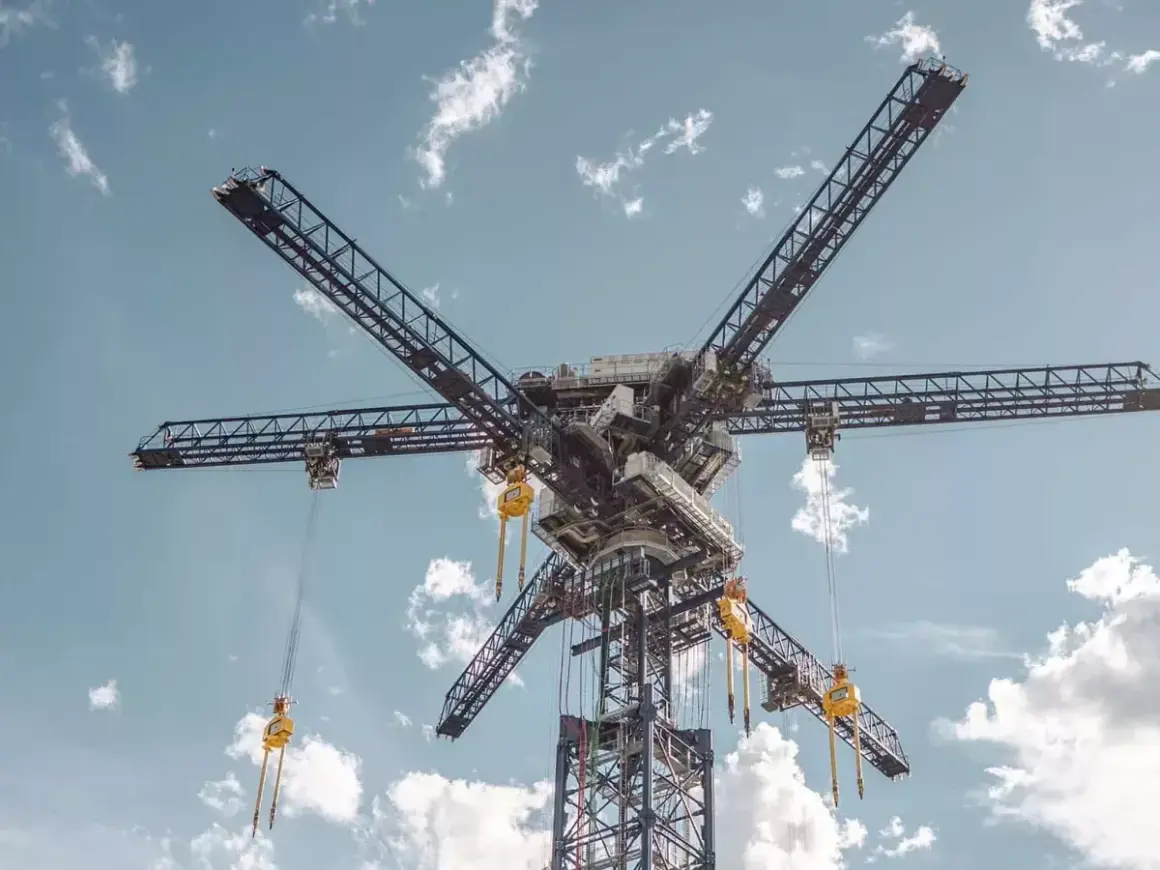

Wieże i ciężary przemieszczane pionowo

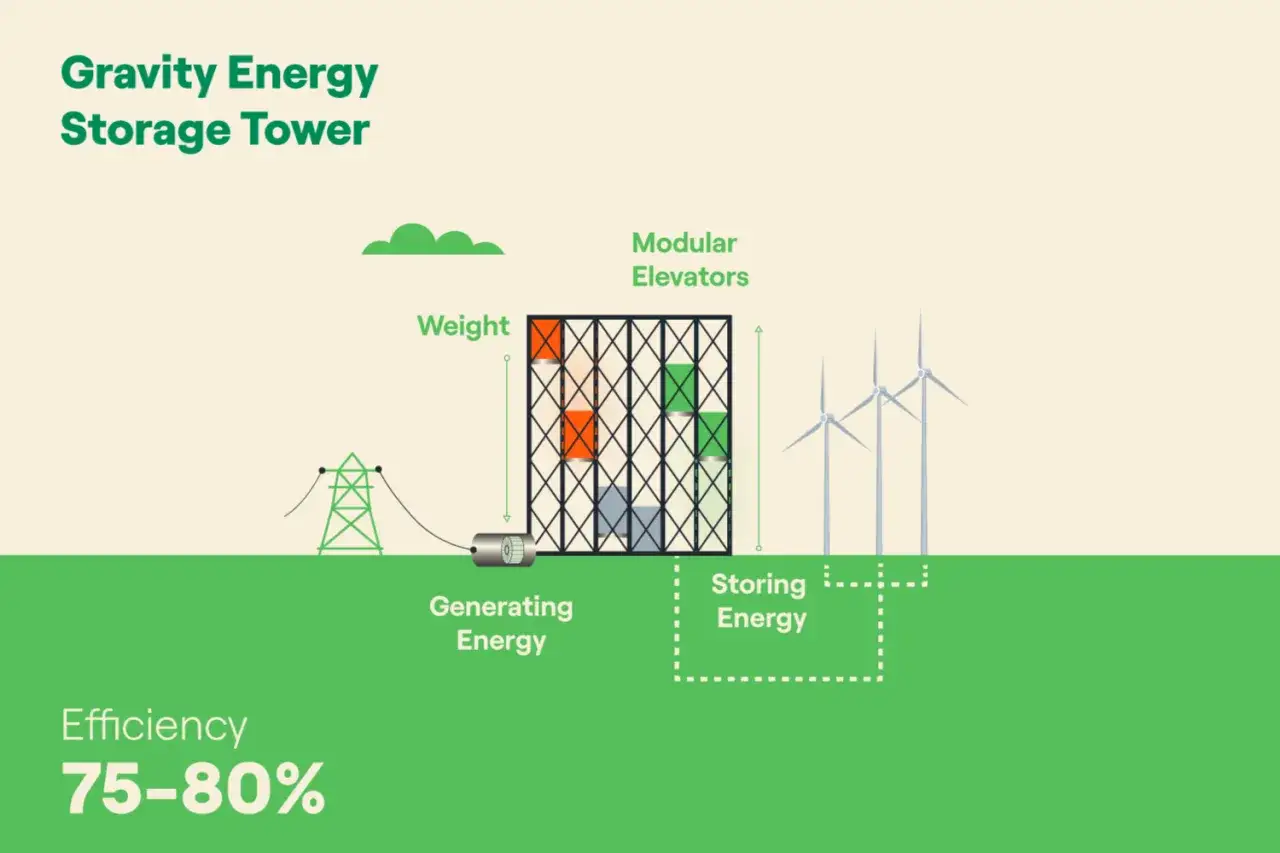

W tym wariancie dźwigi, wciągarki albo windy podnoszą betonowe bloki, stalowe masy lub moduły wykonane z materiałów pochodzących z recyklingu. Opuszczanie ciężarów napędza generatory. Taka konstrukcja może powstać tam, gdzie nie ma warunków do budowy elektrowni wodnej.
Duże projekty tego typu są projektowane jako magazyny wielkoskalowe, często z czasem rozładowania od kilku do kilkunastu godzin. Producent konkretnego systemu Energy Vault deklaruje dla wybranych rozwiązań sprawność cyklu przekraczającą 80% i żywotność infrastruktury na poziomie co najmniej 35 lat. Są to jednak parametry konkretnej oferty, a nie uniwersalna wartość dla całej technologii.
Magazyny w szybach kopalnianych
Nieczynne szyby mogą pełnić funkcję gotowej przestrzeni do podnoszenia i opuszczania ciężarów. Zmniejsza to część kosztów budowlanych i pozwala wykorzystać teren poprzemysłowy. Z drugiej strony trzeba sprawdzić stan szybu, nośność konstrukcji, zabezpieczenia oraz możliwość bezpiecznego montażu urządzeń.
Ten wariant jest szczególnie interesujący dla regionów górniczych, ale wymaga indywidualnego projektu. Istniejący szyb nie oznacza automatycznie gotowej instalacji. Często konieczna jest kosztowna modernizacja całej infrastruktury.
Przeczytaj również: Czym można palić w piecu? Bezpieczne paliwa i zakazy
Systemy szynowe i pochylnie
W systemach szynowych ciężkie pojazdy poruszają się po torze o nachyleniu. Nadwyżka prądu przesuwa je pod górę, a podczas zjazdu silniki odzyskują energię. Rozwiązanie może działać na terenach o naturalnym spadku, lecz zajmuje dużo miejsca i jest zależne od warunków geograficznych.
| Wariant | Największa zaleta | Główne ograniczenie |
|---|---|---|
| Elektrownia szczytowo-pompowa | Bardzo duża pojemność | Wymaga zbiorników i odpowiedniego terenu |
| Wieża z ciężarami | Może powstać bez zbiornika wodnego | Duża powierzchnia i skomplikowana mechanika |
| Szyb kopalniany | Wykorzystuje istniejącą infrastrukturę | Ograniczona dostępność i koszt modernizacji |
| System szynowy | Możliwość pracy na naturalnym spadku | Wymaga dużego terenu o odpowiednim nachyleniu |
Co naprawdę zyskujemy, a gdzie pojawiają się problemy
Najmocniejszym argumentem jest odporność na degradację chemiczną. Ciężar nie traci pojemności tak jak ogniwo, które z czasem zużywa się podczas kolejnych cykli. Oznacza to możliwość wieloletniej pracy przy bardziej przewidywalnych parametrach.
Systemy mechaniczne nie zawierają dużej ilości elektrolitu ani materiałów, które mogą doprowadzić do ucieczki termicznej charakterystycznej dla części baterii. Nie oznacza to braku zagrożeń. Ruchome masy, liny, hamulce i konstrukcje nośne wymagają czujników, osłon, regularnych przeglądów oraz procedur awaryjnego zatrzymania.
Drugą zaletą jest możliwość przechowywania energii przez długi czas bez typowego samorozładowania. W praktyce nadal występuje pobór energii przez automatykę, sterowanie i elektronikę, ale straty postoju mogą być bardzo małe w porównaniu z niektórymi technologiami elektrochemicznymi.
Największy kłopot stanowi gęstość energii. Żeby przechować dużo prądu, trzeba dysponować dużą masą i wysokością. Dlatego magazyn grawitacyjny może zajmować dziesiątki tysięcy metrów kwadratowych, a konstrukcja musi przenosić ogromne obciążenia.
Do tego dochodzą straty na silnikach, przekładniach, generatorach, falownikach i przewodach. Deklarowana sprawność „od 80%” nie powinna być przenoszona bezpośrednio na każdy projekt. Liczy się sprawność całego cyklu od punktu przyłączenia do punktu przyłączenia, a nie tylko samego mechanizmu podnoszenia.
Czy takie rozwiązanie ma sens przy domu jednorodzinnym
W typowym domu odpowiedź jest dziś ostrożna: zazwyczaj nie. Przydomowy system musiałby mieć ciężar liczony w tonach, wysoką i bezpieczną konstrukcję, miejsce na prowadnice oraz zabezpieczenia mechaniczne. Koszt fundamentów, konstrukcji i automatyki prawdopodobnie przewyższyłby korzyści wynikające z przechowywania kilku lub kilkunastu kilowatogodzin.
W praktyce dla instalacji fotowoltaicznej o mocy kilku kilowatów znacznie łatwiejszy do zaprojektowania jest akumulator LFP, czyli bateria litowo-żelazowo-fosforanowa. Ma większą gęstość energii, może zostać ustawiona w pomieszczeniu technicznym i współpracuje z gotowymi falownikami hybrydowymi. Jej ograniczeniem jest stopniowa degradacja, ale w małej instalacji ten kompromis zwykle wypada korzystnie.
Grawitacja może mieć sens przy domu tylko w bardzo nietypowych warunkach. Przykładem byłby istniejący, wysoki obiekt przemysłowy, nieczynny szyb albo projekt wspólnotowy, w którym koszt infrastruktury rozkłada się na wielu użytkowników. Samodzielne budowanie układu z obciążnikami odradzam, ponieważ błąd konstrukcyjny może doprowadzić do niekontrolowanego ruchu masy i poważnego wypadku.
Ważne jest też rozróżnienie funkcji. Bateria domowa służy głównie do zwiększenia autokonsumpcji, czyli wykorzystania własnego prądu z fotowoltaiki wieczorem i nocą. Wielkoskalowy system grawitacyjny ma stabilizować sieć, przesuwać produkcję z godzin nadwyżki na okres wysokiego zapotrzebowania i wspierać źródła wiatrowe oraz słoneczne.
Jak ocenić projekt i nie pomylić obietnicy z parametrem
Przy porównywaniu ofert nie zaczynałbym od samej pojemności. Najpierw sprawdziłbym, czy system ma dostarczać dużą moc przez kilka minut, czy przechowywać energię przez 8, 12 albo 24 godziny. To dwie różne potrzeby, wymagające innej konstrukcji i innego budżetu.
- Moc znamionowa określa, ile energii system może oddawać w danym momencie.
- Pojemność użytkowa mówi, ile energii faktycznie można pobrać, a nie ile wynosi wartość teoretyczna.
- Sprawność round-trip pokazuje, jaka część energii wraca po pełnym cyklu ładowania i rozładowania.
- Czas reakcji ma znaczenie przy regulacji częstotliwości i awaryjnym wsparciu sieci.
- Liczba cykli i żywotność powinny obejmować także liny, łożyska, hamulce, przekładnie oraz falowniki.
- Warunki przyłączenia określają, czy projekt można bezpiecznie podłączyć do sieci i jaką moc przyłączeniową trzeba zarezerwować.
Nie ma jednego cennika dla takich instalacji. Cena zależy od wysokości konstrukcji, masy roboczej, robót ziemnych, transformatorów, systemu sterowania i kosztu przyłączenia. Dlatego podawanie jednej kwoty za 1 kWh bywa mylące. W przypadku elektrowni wodnych lub wież z ciężarami duża część budżetu przypada na infrastrukturę, a nie na sam materiał magazynujący.
Przed decyzją poprosiłbym o symulację dla konkretnego profilu pracy. Powinna pokazywać energię wejściową, energię oddaną, zużycie własne w trybie czuwania, moc w kolejnych godzinach oraz koszty serwisowe. Dopiero taki model pozwala porównać projekt z baterią, elektrownią szczytowo-pompową albo innym magazynem długoterminowym.
Gdzie ta technologia może przynieść największą wartość
Najlepsze zastosowanie widzę tam, gdzie sieć potrzebuje wielogodzinnego bufora, a inwestor ma dostęp do dużej działki, szybu, zbiornika lub masywnej konstrukcji. Magazyn może przejąć nadwyżki z farmy fotowoltaicznej w południe i oddać je wieczorem, gdy produkcja spada, a zużycie rośnie.
Nie jest to rozwiązanie, które zastąpi wszystkie baterie. Akumulatory wygrywają tam, gdzie liczy się mała powierzchnia, szybki montaż i wysoka gęstość energii. Magazynowanie grawitacyjne wygrywa natomiast w projektach, w których liczą się długi czas pracy, trwałość i brak zależności od chemii ogniw.
Moja praktyczna ocena jest prosta. Dla właściciela domu to na razie ciekawostka technologiczna i kierunek rozwoju, a nie gotowa alternatywa dla przydomowej baterii. Dla energetyki zawodowej, terenów poprzemysłowych i dużych instalacji OZE może być wartościowym elementem miksu, szczególnie wtedy, gdy projekt od początku uwzględnia koszty budowy, bezpieczeństwo oraz realny profil pracy.
