Jedna wbita szpilka nie tworzy jeszcze skutecznego uziemienia. Liczy się cały układ: pręt lub zestaw prętów, przewód uziemiający, złącze kontrolne, główna szyna uziemiająca oraz wynik pomiaru. Poniżej pokazuję, jak czytać schemat uziomu szpilkowego, kiedy takie rozwiązanie ma sens i jak uniknąć błędów, które często wychodzą dopiero podczas odbioru instalacji.
Dobry układ pionowy zależy od gruntu, połączeń i pomiaru
- Uziom pionowy sprowadza elektrodę do głębszych, często bardziej wilgotnych warstw gruntu.
- Jedna szpilka może nie wystarczyć, dlatego układ rozbudowuje się o kolejne pręty połączone przewodem.
- GSU, czyli główna szyna uziemiająca, musi być połączona z uziomem i przewodami ochronnymi zgodnie z projektem.
- Pomiar rezystancji jest konieczny. Sam fakt wbicia pręta nie potwierdza skuteczności instalacji.
- Wartość 10 lub 30 Ω nie jest uniwersalnym wymogiem dla każdego budynku. Cel ustala się na podstawie układu sieci, ochrony i projektu.

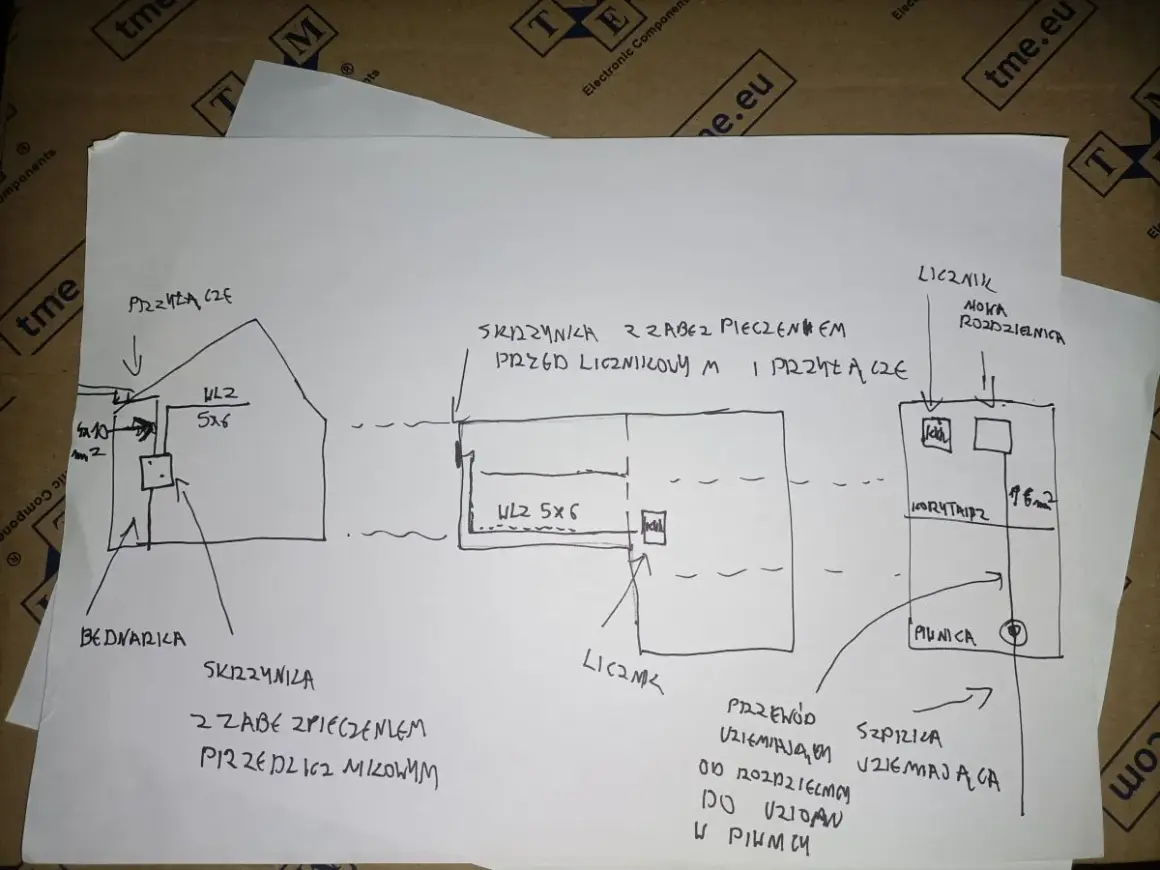

Jak czytać schemat uziomu szpilkowego
Na typowym rysunku widzimy pionową elektrodę zagłębioną w ziemi i połączoną z bednarką albo przewodem uziemiającym. Ten przewód prowadzi do złącza kontrolnego, a dalej do GSU lub elementu instalacji odgromowej. Złącze umożliwia późniejsze odłączenie uziomu i wykonanie wiarygodnego pomiaru.
ROZDZIELNICA
|
główna szyna GSU
|
przewód uziemiający / bednarka
|
[złącze kontrolne]
|
zacisk uziomu
|
| pręt pionowy |
| przedłużka |
| przedłużka |
| elektroda |
|_______________|
grunt głębszy
W prostym układzie jeden pręt może być wystarczający, ale nie da się tego ocenić „na oko”. Na skuteczność wpływają przede wszystkim rezystywność gruntu, długość elektrody, jej powierzchnia oraz jakość styku z ziemią. Suchy piasek i nasyp budowlany zwykle wymagają innego rozwiązania niż wilgotna glina.
Elementy, których nie powinno zabraknąć
- Pręt lub szpilka wykonana z materiału odpornego na korozję, na przykład stali ocynkowanej albo stali miedziowanej.
- Grot i elementy przedłużające, które pozwalają pogrążać elektrodę odcinkami.
- Przewód uziemiający o przekroju i materiale dobranym do funkcji uziemienia.
- Złącze kontrolne dostępne do oględzin i pomiarów.
- GSU, która łączy uziemienie, przewody ochronne i główne połączenia wyrównawcze.
Jeżeli schemat pokazuje tylko pręt wbity przy ścianie, jest to zaledwie szkic zasady działania. Nie pokazuje jeszcze sposobu ochrony przeciwporażeniowej, trasy przewodu ani relacji z instalacją odgromową i ogranicznikami przepięć.
Kiedy uziemienie pionowe jest rozsądnym wyborem
Uziom szpilkowy dobrze sprawdza się przy modernizacji starego domu, na małej działce oraz tam, gdzie wykonanie otoku wymagałoby rozebrania tarasu, kostki lub gotowej nawierzchni. Ja traktuję go jako rozwiązanie ograniczające zakres prac ziemnych, a nie automatyczny zamiennik każdego innego typu uziomu.
Pręt wbity głębiej może dotrzeć do warstwy o lepszych właściwościach elektrycznych. Nie oznacza to jednak, że większa głębokość zawsze rozwiąże problem. W skale, suchym piasku albo gruncie o wysokiej rezystywności potrzebne mogą być dodatkowe elektrody połączone równolegle lub całkowicie inny układ.
| Rodzaj uziomu | Najlepsze zastosowanie | Główna zaleta | Ograniczenie |
|---|---|---|---|
| Fundamentowy | Nowy budynek | Duża powierzchnia kontaktu z gruntem i trwałość | Trudny do wykonania po zakończeniu budowy |
| Otokowy | Nowy dom lub większa modernizacja | Równomierne rozłożenie uziemienia wokół budynku | Wymaga wykopu i ingerencji w teren |
| Pionowy szpilkowy | Modernizacja, mała działka, brak miejsca na otok | Szybki montaż bez rozkopywania całego obwodu | Skuteczność silnie zależy od gruntu i liczby prętów |
Przy nowym domu najlepszym punktem wyjścia zwykle pozostaje uziom fundamentowy przewidziany w projekcie. Pionowe elektrody mogą go uzupełniać, gdy pomiar pokaże zbyt dużą rezystancję albo gdy projekt instalacji odgromowej wymaga dodatkowych punktów uziemiających.
Jak wykonać układ z prętów krok po kroku
Przed rozpoczęciem prac trzeba ustalić, co znajduje się pod ziemią. Trasa przyłączy energetycznych, gazowych, wodnych i telekomunikacyjnych powinna być znana, ponieważ wbicie pręta bez sprawdzenia uzbrojenia terenu może stworzyć poważne zagrożenie.
- Wybierz lokalizację zgodną z projektem, z dala od instalacji podziemnych i miejsc narażonych na uszkodzenia mechaniczne.
- Przygotuj punkt kontrolny, aby połączenie można było sprawdzić bez odkopywania całego uziomu.
- Wbij pierwszy odcinek przy użyciu odpowiedniego pobijaka lub młota udarowego. Nie uderzaj bezpośrednio w element przeznaczony do dalszego łączenia.
- Dodaj przedłużkę, gdy pierwszy segment znajdzie się wystarczająco głęboko. Połączenie wykonaj zgodnie z systemem producenta.
- Połącz elektrodę z bednarką lub przewodem uziemiającym za pomocą zacisku przeznaczonego do pracy w ziemi.
- Wykonaj pomiar i dopiero na jego podstawie zdecyduj, czy potrzebne są kolejne pręty.
Jedna szpilka czy kilka
Nie ma jednej uniwersalnej długości, która zagwarantuje dobry wynik w każdej działce. W praktyce stosuje się elektrody składane z odcinków, często osiągające kilka metrów, a gdy to nie wystarcza, dodaje się następne pręty.
Przy kilku elektrodach ważny jest ich rozstaw. Zbyt blisko ustawione pręty mają wspólną strefę oddziaływania i nie poprawiają wyniku tak, jak wynikałoby to z prostego dodawania ich powierzchni. Jako praktyczny punkt wyjścia przyjmuje się rozstaw nie mniejszy niż długość pogrążonej elektrody, ale ostateczne rozmieszczenie powinien potwierdzić projektant lub pomiarowiec.
Przeczytaj również: Magazyn ciepła - kiedy warto go zamontować?
Połączenie z budynkiem
Przewód od uziomu należy prowadzić możliwie krótko i bez zbędnych pętli. W przypadku instalacji odgromowej szczególnie ważne są krótkie, proste trasy, ponieważ podczas wyładowania liczy się nie tylko rezystancja, lecz także indukcyjność przewodu.
Uziom nie powinien być łączony przypadkowo z rurą wodną, gazową ani pojedynczym elementem metalowym. Wszystkie połączenia wyrównawcze wykonuje się według projektu, z zachowaniem wymagań dotyczących ochrony przeciwporażeniowej i odporności na korozję.
Jak sprawdzić skuteczność uziemienia
Najważniejszym etapem jest pomiar, a nie samo wykonanie robót. Dla niezależnego uziomu często stosuje się metodę techniczną trzyprzewodową, w której miernik współpracuje z badaną elektrodą oraz dwiema sondami pomocniczymi wbitymi w ziemię.
W uproszczeniu sonda prądowa znajduje się dalej od badanego uziomu, a sonda napięciowa pomiędzy nimi. Odległości nie powinny być dobierane wyłącznie „na kilka kroków”, szczególnie gdy badana elektroda jest długa. Przy ograniczonej przestrzeni wynik może być obarczony błędem, dlatego położenie sond trzeba zweryfikować dodatkowymi odczytami.
Norma PN-HD 60364-6 opisuje zasady sprawdzania instalacji niskiego napięcia, ale dopuszczalna wartość nie wynika z samej nazwy uziomu. W układzie TN o skuteczności ochrony decyduje między innymi impedancja pętli zwarcia i czas zadziałania zabezpieczenia. W układzie TT znaczenie ma relacja RA × IΔn ≤ 50 V, a także poprawne działanie wyłączników różnicowoprądowych.
Przy instalacji odgromowej często spotyka się projektowy cel około 10 Ω, natomiast w instalacjach elektrycznych pojawia się również wartość 30 Ω. Nie należy traktować żadnej z nich jako uniwersalnego progu dla każdego obiektu. Decyzję powinien określać projekt, układ sieci, rodzaj ochrony i wymagania odbiorowe.
Pomiar wykonuje osoba dysponująca odpowiednim miernikiem i kwalifikacjami. Po zakończeniu prac trzeba zachować protokół pomiarowy, ponieważ jest on potwierdzeniem stanu instalacji w konkretnym dniu, a nie tylko formalnym dodatkiem do dokumentacji.
Błędy, które obniżają skuteczność układu
- Wbicie jednego pręta bez pomiaru i uznanie, że instalacja musi działać.
- Umieszczenie elektrody w warstwie suchego nasypu zamiast zejścia do głębszego gruntu.
- Zastosowanie przypadkowego zacisku, który po kilku sezonach traci kontakt wskutek korozji.
- Połączenie metali o różnym potencjale bez zabezpieczenia, co może przyspieszać korozję elektrochemiczną.
- Ułożenie kilku prętów zbyt blisko siebie, przez co ich strefy działania mocno się nakładają.
- Poprowadzenie przewodu do rozdzielnicy bez złącza kontrolnego i bez dostępu do połączenia.
- Traktowanie uziomu jako zamiennika przewodu PE albo usprawiedliwienia dla mostkowania przewodu neutralnego z ochronnym.
Osobnego podejścia wymaga fotowoltaika i ochrona odgromowa. W takich instalacjach trzeba uwzględnić ograniczniki przepięć, połączenia wyrównawcze i odległości separacyjne. Samodzielne dołożenie szpilki do istniejącego systemu nie gwarantuje, że prądy udarowe popłyną bezpieczną drogą.
Nie zalecam też zasypywania połączenia przed wykonaniem kontroli. Po zamknięciu wykopu każda poprawka oznacza dodatkową pracę, a uszkodzony lub luźny zacisk może być niewidoczny przez wiele lat.
Rysunek pomaga zacząć, ale wynik daje dopiero pomiar
Schemat uziomu pionowego należy traktować jako mapę zależności. Pokazuje, jak elektroda łączy się z przewodem, złączem kontrolnym i GSU, lecz nie dobiera za nas długości, liczby prętów ani miejsca montażu.
Najrozsądniejsza kolejność to rozpoznanie gruntu, wybór rozwiązania, staranne wykonanie połączeń i pomiar po zakończeniu prac. Jeżeli wynik jest zbyt wysoki, można zwiększyć długość elektrod, dodać kolejne pręty albo zmienić koncepcję uziemienia. Bez sprawdzenia miernikiem nie wiadomo, czy szpilka rzeczywiście chroni budynek, dlatego ten etap powinien zawsze zamykać całą realizację.
