W rozdzielnicy elektrycznej łatwo pomylić kilka podobnie wyglądających aparatów. RCBO jest szczególnie praktyczne, ponieważ w jednym urządzeniu łączy ochronę przed porażeniem, prądami upływu, przeciążeniem i zwarciem. Wyjaśniam, jak działa, czym różni się od zwykłej różnicówki oraz jak dobrać je do domowej instalacji.
RCBO łączy dwie ważne funkcje ochronne w jednym aparacie
- Dwie funkcje w jednym urządzeniu: ochrona różnicowoprądowa i nadprądowa.
- 30 mA to najczęściej spotykana czułość w obwodach domowych.
- Typ A zwykle lepiej pasuje do współczesnych urządzeń elektronicznych niż typ AC.
- Po zadziałaniu wyłącza przede wszystkim jeden konkretny obwód, a nie całą instalację.
- Dobór wartości B16, C16 czy 6 kA musi uwzględniać przewody i warunki zwarciowe.
RCBO czyli co to jest i co naprawdę chroni
RCBO to skrót od angielskiego Residual Current Breaker with Overcurrent protection. Po polsku oznacza wyłącznik różnicowoprądowy z wbudowanym zabezpieczeniem nadprądowym. Spotyka się też określenia „wyłącznik różnicowo-nadprądowy” oraz „wyłącznik kombinowany”.
W jednej obudowie znajdują się dwa niezależne mechanizmy. Pierwszy reaguje na prąd różnicowy, czyli sytuację, w której część prądu wypływa inną drogą niż przewidziany obwód. Drugi odłącza zasilanie przy przeciążeniu albo zwarciu, chroniąc przewody przed nadmiernym nagrzaniem.
Jak działa część różnicowoprądowa
Urządzenie porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym. Gdy pojawi się różnica, na przykład wskutek uszkodzonej izolacji lub dotknięcia elementu pod napięciem, RCBO może odłączyć obwód.
W domowych instalacjach najczęściej stosuje się czułość 30 mA. Nie oznacza to jednak, że aparat całkowicie eliminuje ryzyko porażenia. Jest dodatkowym środkiem ochrony i nie zastępuje prawidłowego uziemienia, przewodu ochronnego ani sprawnej instalacji.
Jak działa człon nadprądowy
Przy przeciążeniu, na przykład po podłączeniu zbyt wielu urządzeń do jednego obwodu, zadziała element termiczny. Przy zwarciu reakcja jest znacznie szybsza, ponieważ uruchamia się człon elektromagnetyczny.
To właśnie odróżnia RCBO od samego wyłącznika różnicowoprądowego RCCB. RCCB wykrywa prądy upływu, ale sam nie chroni przewodów przed przeciążeniem. Musi współpracować z osobnym wyłącznikiem nadprądowym.
Co dzieje się po zadziałaniu RCBO
Jeżeli uszkodzenie wystąpi w obwodzie łazienki, wyłącznik może odłączyć tylko ten obwód. Oświetlenie w pozostałej części domu, lodówka czy router nadal będą działać. Dla mnie to jedna z największych zalet tego rozwiązania, bo awaria nie pogrąża całego budynku w ciemności.
Przyczyna wyłączenia podpowiada, który mechanizm zareagował. Gdy aparat wyłącza się po podłączeniu konkretnego urządzenia, podejrzany jest prąd upływu. Jeśli problem pojawia się dopiero przy uruchomieniu kilku odbiorników, trzeba sprawdzić przeciążenie lub zwarcie.
Nie należy jednak wielokrotnie podnosić dźwigni bez ustalenia przyczyny. Jeśli RCBO natychmiast ponownie odłącza zasilanie, najlepiej odłączyć odbiorniki i wezwać elektryka. Samo urządzenie nie informuje w każdym modelu jednoznacznie, czy zadziałała funkcja różnicowa, czy nadprądowa.
RCBO, RCD i wyłącznik nadprądowy nie robią tego samego
W rozmowach potocznych wszystkie te aparaty bywają nazywane bezpiecznikami albo różnicówkami. Technicznie pełnią jednak różne role, a ich pomylenie może prowadzić do błędnego projektu rozdzielnicy.
| Urządzenie | Przed czym chroni | Czego nie zapewnia |
|---|---|---|
| Wyłącznik nadprądowy MCB | Przeciążenie i zwarcie | Ochrona różnicowoprądowa |
| RCCB lub RCD | Prądy upływu i część zagrożeń porażeniowych | Samodzielna ochrona przed przeciążeniem |
| RCBO | Prądy upływu, przeciążenia i zwarcia | Ochrona przeciwprzepięciowa i naprawa wadliwej instalacji |
Klasyczny układ z jednym RCD i kilkoma wyłącznikami MCB może być tańszy, ale ma istotną wadę. Jeden prąd upływu potrafi wyłączyć wiele obwodów naraz. Przy zastosowaniu RCBO każdy ważniejszy obwód może mieć indywidualną ochronę.
Nie traktuję jednak RCBO jako rozwiązania, które automatycznie naprawia starą instalację. Aparat nie zastąpi modernizacji przewodów, poprawnego rozdziału przewodu PEN ani pomiarów ochronnych.

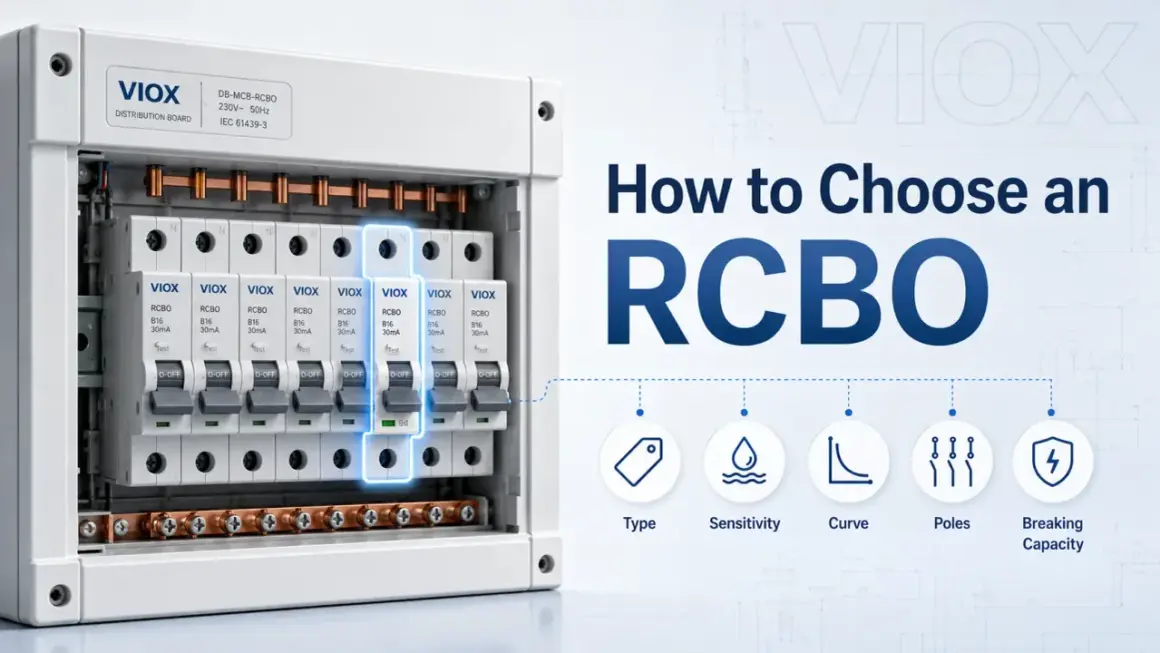

Jak dobrać RCBO do instalacji domowej
Najczęściej spotykany opis urządzenia może wyglądać tak: B16, 30 mA, typ A, 6 kA, 1P+N. Każdy z tych parametrów mówi o czymś innym i nie powinien być wybierany przypadkowo.
Prąd znamionowy i charakterystyka
Oznaczenie B16 oznacza prąd znamionowy 16 A oraz charakterystykę B. Nie wolno dobierać tej wartości wyłącznie do mocy podłączonych urządzeń. Trzeba uwzględnić przekrój przewodu, sposób jego ułożenia, długość obwodu i dopuszczalne obciążenie.
Charakterystyka B jest typowa dla obwodów oświetleniowych i gniazdowych. Charakterystyka C lepiej znosi większy prąd rozruchowy, dlatego może pojawić się przy silnikach, pompach lub niektórych elektronarzędziach. Jej zastosowanie wymaga jednak sprawdzenia warunków samoczynnego wyłączenia zasilania.
| Parametr | Typowe wartości | Znaczenie |
|---|---|---|
| Prąd znamionowy | 6-40 A | Dopasowanie do obwodu i przewodów |
| Czułość różnicowa | 10, 30, 100 lub 300 mA | Próg zadziałania ochrony różnicowej |
| Charakterystyka nadprądowa | B, C, rzadziej D | Reakcja na przeciążenia i prądy rozruchowe |
| Zdolność zwarciowa | Najczęściej 6 lub 10 kA | Maksymalny spodziewany prąd zwarciowy, który aparat może bezpiecznie wyłączyć |
| Liczba biegunów | 1P+N, 2P, 3P+N | Dopasowanie do obwodu jedno- lub trójfazowego |
Przeczytaj również: Magazyn ciepła - kiedy warto go zamontować?
Typ AC, A, F i B
Typ AC reaguje na przemienny prąd różnicowy o przebiegu sinusoidalnym. W nowych instalacjach domowych częściej wybieram typ A, ponieważ współpracuje także z pulsującym prądem stałym występującym w zasilaczach, pralkach, płytach indukcyjnych i sprzęcie komputerowym.
Typ F stosuje się przy wybranych odbiornikach z regulacją częstotliwości, a typ B przy bardziej wymagających urządzeniach, między innymi niektórych falownikach, ładowarkach i instalacjach fotowoltaicznych. Ostateczny wybór powinien wynikać z instrukcji urządzenia oraz projektu instalacji.
Trzeba uważać na częste nieporozumienie. Typ A dotyczy sposobu wykrywania prądu różnicowego, natomiast litera B w oznaczeniu B16 opisuje charakterystykę członu nadprądowego. To dwa różne parametry.
Gdzie RCBO sprawdza się najlepiej
Największy sens ma montaż aparatu na obwodach, których awaria byłaby szczególnie kłopotliwa albo które zasila wiele urządzeń o elektronicznych zasilaczach. W domu jednorodzinnym mogą to być między innymi:
- obwód łazienki i pralki,
- gniazda kuchenne oraz zmywarka,
- zamrażarka lub lodówka,
- gniazda zewnętrzne i urządzenia ogrodowe,
- router, monitoring i automatyka domu,
- pompa obiegowa, brama garażowa lub sterowanie ogrzewaniem.
Przy lodówce albo systemie alarmowym indywidualne RCBO ogranicza ryzyko, że usterka w innym obwodzie wyłączy zasilanie ważnego urządzenia. Z kolei przy gniazdach zewnętrznych szczególnie istotne są wilgoć, uszkodzenia przewodów i kontakt z metalowymi elementami.
W rozdzielnicy nie zawsze trzeba instalować RCBO absolutnie wszędzie. Często rozsądny jest układ mieszany, w którym najbardziej wrażliwe lub niezależne obwody mają własne RCBO, a pozostałe korzystają ze wspólnego RCD i MCB. O wyborze decydują budżet, miejsce w rozdzielnicy i oczekiwany poziom ciągłości zasilania.
Najczęstsze błędy przy montażu i użytkowaniu
Najpoważniejszym błędem jest połączenie przewodu neutralnego za jednym RCBO z przewodem neutralnym innego obwodu. Taki wspólny powrót może powodować nieuzasadnione wyzwalanie albo sprawić, że ochrona nie będzie działała prawidłowo.
Przewód ochronny PE nie przechodzi przez tor pomiarowy RCBO. Z kolei przewód neutralny danego obwodu musi być poprowadzony zgodnie ze schematem producenta, zwykle przez odpowiedni zacisk aparatu. W rozdzielnicy trzeba też zachować właściwą kolejność i moment dokręcania zacisków.
Przycisk TEST służy do okresowego sprawdzania mechanizmu. Naciskam go zgodnie z zaleceniami producenta, często raz w miesiącu, ale taki test nie zastępuje pomiarów wykonanych przez elektryka. Nie sprawdza też jakości uziemienia ani stanu całej instalacji.
Nie warto kupować najtańszego aparatu tylko dlatego, że ma napis „30 mA”. W 2026 roku proste modele można znaleźć mniej więcej za 40-120 zł, markowe urządzenia typu A często kosztują około 90-250 zł, a wersje trójfazowe lub specjalistyczne mogą przekraczać 300-600 zł. Cena jest ważna, ale równie ważne są dokumentacja, zgodność z rozdzielnicą i parametry zwarciowe.
Montaż i wymianę RCBO powinien wykonać elektryk z odpowiednimi kwalifikacjami. Praca w rozdzielnicy przy napięciu sieciowym stwarza ryzyko porażenia, a błędne podłączenie może pozbawić ochrony cały obwód.
Najrozsądniejszy wybór zaczyna się od obwodu, nie od aparatu
RCBO jest dobrym rozwiązaniem wtedy, gdy zależy mi na połączeniu ochrony różnicowoprądowej i nadprądowej oraz na ograniczeniu skutków awarii do jednego obwodu. W typowym domu najczęściej rozważa się wariant 1P+N, 30 mA, typ A, ale prąd znamionowy, charakterystyka B lub C oraz zdolność zwarciowa muszą wynikać z rzeczywistych warunków instalacji.
Najkrócej mówiąc, nie kupowałbym RCBO „na oko”. Najpierw sprawdziłbym przewody, układ sieci, rodzaj odbiornika i wyniki pomiarów, a dopiero potem dobrał konkretny aparat. Dzięki temu zabezpieczenie nie będzie tylko dodatkiem w rozdzielnicy, lecz faktycznie spełni swoją funkcję.
