Gdy w domu pojawia się router, komputer, telewizor, kamera albo punkt dostępu Wi-Fi, szybko okazuje się, że stabilna sieć potrzebuje czegoś więcej niż dobrego abonamentu. Kabel UTP kategorii 5e służy przede wszystkim do przewodowego przesyłania danych w sieciach Ethernet, a przy odpowiednim sprzęcie może także zasilać urządzenia przez PoE. Wyjaśniam, gdzie sprawdza się najlepiej, jakie ma ograniczenia i na co zwrócić uwagę przy instalacji w domu lub systemie inteligentnych instalacji.
Najważniejsze informacje o kablu UTP kategorii 5e w domu
- Przeznaczenie to przewodowa transmisja danych między routerem, komputerem, telewizorem, przełącznikiem i innymi urządzeniami sieciowymi.
- Prędkość do 1 Gb/s jest typowym zastosowaniem Cat 5e przy prawidłowo wykonanej instalacji.
- Maksymalny kanał ma 100 m, przy czym stały odcinek instalacyjny powinien zwykle mieć do 90 m, a resztę zajmują przewody krosowe.
- UTP nie jest przewodem 230 V. Może przesyłać zasilanie PoE, ale wyłącznie zgodnie ze standardem i wymaganiami urządzeń.
- 100-procentowa miedź daje pewniejsze parametry niż tani przewód CCA, czyli aluminium pokryte miedzią.
Do czego służy kabel UTP kategorii 5e
Najprościej mówiąc, jest to czteroparowa skrętka komputerowa przeznaczona do budowy sieci lokalnej. Cztery pary przewodów są odpowiednio skręcone, dzięki czemu ograniczają wzajemne zakłócenia i pozwalają przesyłać sygnał Ethernet na odległość typową dla domowej instalacji.
W praktyce taki przewód łączy urządzenia, które muszą wymieniać dane. Można wykorzystać go między innymi do:
- połączenia routera z komputerem stacjonarnym, telewizorem lub konsolą,
- podłączenia punktu dostępu Wi-Fi albo dodatkowego przełącznika sieciowego,
- zasilania i komunikacji z kamerą IP przez PoE,
- podłączenia wideodomofonu, centrali alarmowej lub urządzeń smart home,
- przesyłania sygnału telefonicznego i innych usług wykorzystujących okablowanie strukturalne.
Największą zaletą przewodu jest stabilność. W odróżnieniu od Wi-Fi nie traci jakości przez grube ściany, odległość od routera czy zatłoczone pasmo radiowe. Sam często wybieram połączenie kablowe dla telewizora, komputera i punktów dostępowych, bo mniej problemów z siecią zaczyna się zwykle od fizycznego przewodu, a nie od kolejnej zmiany ustawień routera.
Co oznaczają skróty UTP i Cat 5e
UTP oznacza przewód bez ekranu
UTP to skrót od Unshielded Twisted Pair, czyli nieekranowanej skrętki parowej. Kabel nie ma dodatkowej folii ani metalowego oplotu chroniącego wszystkie pary przed zakłóceniami. Ochronę zapewnia głównie sposób skręcenia żył oraz poprawne prowadzenie przewodu.
W typowym domu UTP jest wygodny, elastyczny i niedrogi. Nie oznacza to jednak, że można prowadzić go bez zastanowienia obok przewodów energetycznych. Długie równoległe odcinki przy kablach 230 V, silnikach, zasilaczach lub rozdzielnicach mogą pogorszyć jakość transmisji. Przy dużej liczbie źródeł zakłóceń rozsądniejszy może być kabel ekranowany, ale wtedy trzeba też poprawnie wykonać uziemienie i zastosować kompatybilne elementy osprzętu.
Kategoria 5e określa parametry transmisji
Oznaczenie Cat 5e informuje, że przewód spełnia wymagania dla transmisji do 100 MHz i jest przeznaczony między innymi do Gigabit Ethernet, czyli sieci 1000BASE-T. W odpowiednich warunkach pozwala to uzyskać połączenie o przepustowości do 1 Gb/s.
Ta wartość dotyczy całego toru transmisyjnego, a nie tylko odcinka kabla leżącego w ścianie. Znaczenie mają także gniazda, patch panel, wtyki RJ45, sposób zarobienia przewodu oraz karta sieciowa. Kabel Cat 5e nie przyspieszy urządzenia wyposażonego wyłącznie w port 100 Mb/s.
| Element | Znaczenie dla użytkownika |
|---|---|
| UTP | Przewód nieekranowany, zwykle prostszy i tańszy w montażu |
| Cat 5e | Kategoria zapewniająca parametry odpowiednie dla Gigabit Ethernet |
| 100 MHz | Pasmo pracy przewidziane dla tej kategorii |
| RJ45 | Popularne określenie złącza używanego do podłączenia urządzeń Ethernet |
| PoE | Przesyłanie danych i zasilania jednym przewodem, jeśli wspierają je urządzenia |
Jakie urządzenia można podłączyć w domu
W instalacji domowej Cat 5e dobrze sprawdza się wszędzie tam, gdzie liczy się pewne połączenie i nie jest potrzebna przepustowość wyższa niż gigabitowa. Najbardziej oczywisty przykład to komputer lub telewizor podłączony bezpośrednio do routera. Zyskujemy wtedy mniejsze opóźnienia i brak wahań typowych dla połączeń bezprzewodowych.
Internet, telewizja i domowe centrum multimedialne
Przewód można wykorzystać do połączenia routera z telewizorem Smart TV, dekoderem, konsolą, amplitunerem lub serwerem NAS. Przy streamingu 4K najczęściej ważniejsza od samej kategorii kabla jest stabilność całej sieci, ponieważ pojedynczy strumień wideo zwykle nie wykorzystuje pełnego gigabita.
Do serwera plików albo komputera pracującego na dużych danych również może wystarczyć Cat 5e. Jeżeli jednak planuję nową instalację na wiele lat, a w domu mają pojawić się urządzenia 2,5 Gb/s lub szybsze, rozważam Cat 6. Cat 5e jest rozsądnym minimum do typowego domu, ale nie zawsze najlepszym wyborem dla nowej instalacji wykonywanej pod tynkiem.
Monitoring i inteligentne instalacje
Kamera IP może otrzymywać przez skrętkę zarówno dane, jak i energię w standardzie PoE. Oznacza to mniej zasilaczy i mniej przewodów przy suficie lub elewacji. Trzeba jednak sprawdzić, czy kamera, przełącznik albo rejestrator obsługują ten sam standard PoE oraz czy budżet mocy przełącznika wystarczy dla wszystkich urządzeń.
Cat 5e znajduje zastosowanie także w punktach dostępowych Wi-Fi, wideodomofonach, centralach alarmowych i sterownikach automatyki. W tych systemach przepustowość często nie jest największym wyzwaniem. Ważniejsze są ciągłość przewodu, prawidłowe zakończenie i zapas miejsca w szafce lub puszce.
PoE nie oznacza, że kabel zastępuje instalację elektryczną

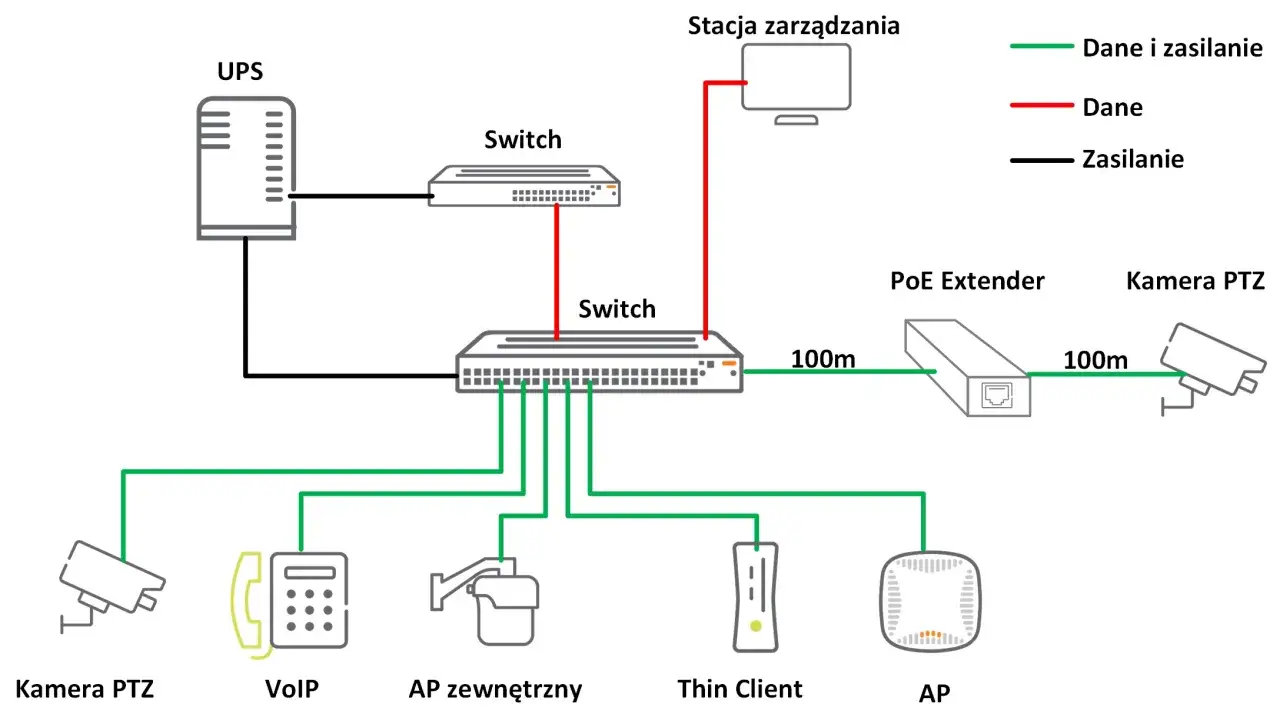

Power over Ethernet pozwala przesyłać zasilanie oraz dane tym samym przewodem sieciowym. Dzięki temu można uruchomić kamerę, telefon IP czy punkt dostępowy bez osobnego przewodu zasilającego. Energia pochodzi jednak z odpowiedniego switcha PoE albo zasilacza typu injector, a nie z przypadkowego podłączenia kabla do instalacji elektrycznej.
Przewodu UTP nie wolno podłączać do napięcia 230 V. Nie jest przeznaczony do roli kabla energetycznego, a takie użycie stwarza ryzyko porażenia, pożaru i zniszczenia urządzeń. PoE działa na niskim napięciu i wymaga zgodności sprzętu oraz poprawnie wykonanej sieci.
Przy kilku kamerach warto zsumować ich zapotrzebowanie na moc i porównać wynik z budżetem switcha. Jeżeli urządzenia potrzebują na przykład 8 W, 12 W i 15 W, przełącznik powinien mieć nie tylko minimum 35 W, lecz także zapas na straty i ewentualną rozbudowę.
Jak poprowadzić i zakończyć skrętkę
Parametry podane na opakowaniu można łatwo stracić podczas montażu. Najczęstsze problemy powodują zbyt mocne zgięcia, za ciasne opaski, uszkodzenie izolacji oraz rozkręcenie par na zbyt długim odcinku przy wtyku lub gnieździe.
Najważniejsze zasady montażu
- Użyj kabla instalacyjnego z pełnych żył miedzianych, a nie najtańszego przewodu CCA.
- Trzymaj się jednego standardu kolejności żył, najczęściej T568B, po obu stronach połączenia.
- Nie rozkręcaj par bardziej niż to konieczne przy montażu keystone'a lub wtyku.
- Zostaw zapas przewodu w puszce i szafce, ale nie upychaj go z ostrym załamaniem.
- Nie prowadź skrętki długim, równoległym odcinkiem bezpośrednio przy przewodach zasilających.
- Po zakończeniu sprawdź każdą żyłę testerem, a przy ważniejszej instalacji wykonaj pomiar certyfikowanym miernikiem.
W stałej instalacji lepiej użyć kabla typu drut, który dobrze zaciska się w gniazdach i panelach. Linka jest bardziej elastyczna, dlatego nadaje się głównie na gotowe przewody krosowe między gniazdem, routerem i urządzeniem. Nie każdy przewód zakończony wtykiem RJ45 jest dobrym kablem do układania w ścianie, nawet jeśli z zewnątrz wygląda podobnie.
Przeczytaj również: Jak zrobić panel fotowoltaiczny 12 V i nie popełnić błędów?
Długość ma znaczenie
Dla Ethernetu przyjmuje się maksymalnie 100 m całego kanału. W praktycznej instalacji stały przewód biegnący w ścianach powinien mieć do około 90 m, a pozostałe 10 m przeznacza się na krótkie przewody krosowe. Przy większych odległościach, na przykład między budynkami, lepszym rozwiązaniem może być światłowód, ponieważ jest odporniejszy na różnice potencjałów i nie zbiera zakłóceń elektrycznych.
UTP Cat 5e czy Cat 6
Jeśli modernizuję gotową sieć i potrzebuję po prostu stabilnego gigabita, Cat 5e zwykle spełnia zadanie. Przy nowym remoncie różnica w cenie samego kabla może być mniej istotna niż koszt późniejszego kucia ścian, dlatego Cat 6 często daje większy zapas na przyszłość.
| Kryterium | Cat 5e UTP | Cat 6 |
|---|---|---|
| Typowe pasmo | 100 MHz | 250 MHz |
| Typowe zastosowanie | Sieć domowa do 1 Gb/s, monitoring, smart home | Nowe instalacje, szybsze sieci i większy zapas |
| Elastyczność montażu | Zwykle łatwiejszy w układaniu | Często sztywniejszy i grubszy |
| Koszt | Niższy | Zwykle wyższy |
| Najlepszy wybór | Rozbudowa istniejącej sieci i typowe potrzeby domowe | Instalacja wykonywana od podstaw z myślą o wielu latach pracy |
Nie kupowałbym jednak Cat 6 wyłącznie dlatego, że ma wyższy numer. Jeżeli problemem są słabe gniazda, źle zaciśnięte wtyki albo przewód CCA, sama zmiana kategorii niewiele poprawi. Jakość wykonania całego toru jest ważniejsza niż marketingowy napis na izolacji.
Jak wybrać właściwy kabel do konkretnej instalacji
Do mieszkania lub domu wybierz kabel U/UTP Cat 5e z oznaczeniem zastosowania wewnętrznego i żyłami z czystej miedzi. Do prowadzenia na zewnątrz potrzebny jest wariant odporny na promieniowanie UV, najlepiej przeznaczony do danego sposobu montażu. Zwykły kabel wewnętrzny szybko traci właściwości, gdy jest wystawiony na słońce, wilgoć i zmiany temperatury.
Sprawdź również klasę reakcji na ogień wymaganą dla miejsca montażu. W budynku mieszkalnym liczą się oznaczenia CPR oraz zalecenia projektanta lub wykonawcy. W pobliżu instalacji przemysłowych, falowników i silników może być potrzebny kabel ekranowany, ale ekran musi mieć poprawną ciągłość i połączenie z odpowiednim osprzętem.
Przy zakupie 305-metrowej skrzynki nie zakładaj, że wykorzystasz każdy metr. Część przewodu zajmą podejścia, zapasy montażowe i ewentualne poprawki. Na prostą instalację w mieszkaniu często wystarczy gotowy przewód krosowy o długości 1-5 m, natomiast przewody prowadzone w ścianach powinny kończyć się w gniazdach lub panelu, a nie wisieć bezpośrednio na wtykach.
Jeżeli przewód ma zasilać kamery albo punkty Wi-Fi, od razu zaplanuj miejsce na switch PoE i sprawdź długości tras. Taki prosty etap planowania oszczędza później dokładania zasilaczy, przedłużaczy i przypadkowych rozgałęźników.
Gdzie ten przewód sprawdzi się najlepiej
Kabel UTP Cat 5e jest dobrym wyborem do typowej sieci domowej, podłączenia telewizora, komputera, konsoli, drukarki sieciowej, kamery IP czy punktu dostępowego. Daje przewidywalne połączenie do 1 Gb/s, jest łatwo dostępny i nie wymaga skomplikowanego osprzętu.
Nie będzie dobrym rozwiązaniem jako przewód zasilający 230 V, do bardzo długich tras między budynkami ani do instalacji prowadzonej w środowisku o silnych zakłóceniach bez dodatkowego ekranowania. Przy budowie nowej sieci na lata rozważ Cat 6, ale przy zwykłych potrzebach domowych prawidłowo wykonany Cat 5e nadal jest praktycznym i ekonomicznym standardem.
Najważniejsza decyzja nie sprowadza się więc do samego oznaczenia kategorii. Dobierz rodzaj kabla do miejsca montażu, wybierz pełną miedź, zachowaj limity długości i nie mieszaj instalacji teletechnicznej z elektryczną. Wtedy skrętka będzie niewidocznym, ale bardzo solidnym fundamentem domowej sieci i inteligentnych urządzeń.
