Gdy na zimnej instalacji manometr pokazuje poprawne ciśnienie, a po rozgrzaniu wskazówka zbliża się do zaworu bezpieczeństwa, problem często tkwi w źle dobranym naczyniu wzbiorczym. Pokażę, jak dobrać naczynie przeponowe do instalacji c.o., uwzględniając jej pojemność, temperaturę pracy, wysokość budynku, ciśnienie wstępne i rodzaj czynnika.
Dobór naczynia zależy przede wszystkim od objętości wody i ciśnień w układzie
- Typ instalacji decyduje o rodzaju membrany, dopuszczalnej temperaturze i wymaganych atestach.
- Pojemność zładu obejmuje kocioł, rury, grzejniki, pętle podłogówki, bufor i pozostałe elementy z wodą.
- Reguła 10% daje tylko orientacyjny wynik i nie zastępuje obliczeń dla większych lub nietypowych instalacji.
- Ciśnienie wstępne ustawia się przy odłączonym i opróżnionym po stronie wodnej naczyniu.
- Po obliczeniu należy wybrać najbliższy większy wariant handlowy, na przykład 18 zamiast 12 litrów.
Najpierw ustal, do jakiej instalacji potrzebujesz naczynia

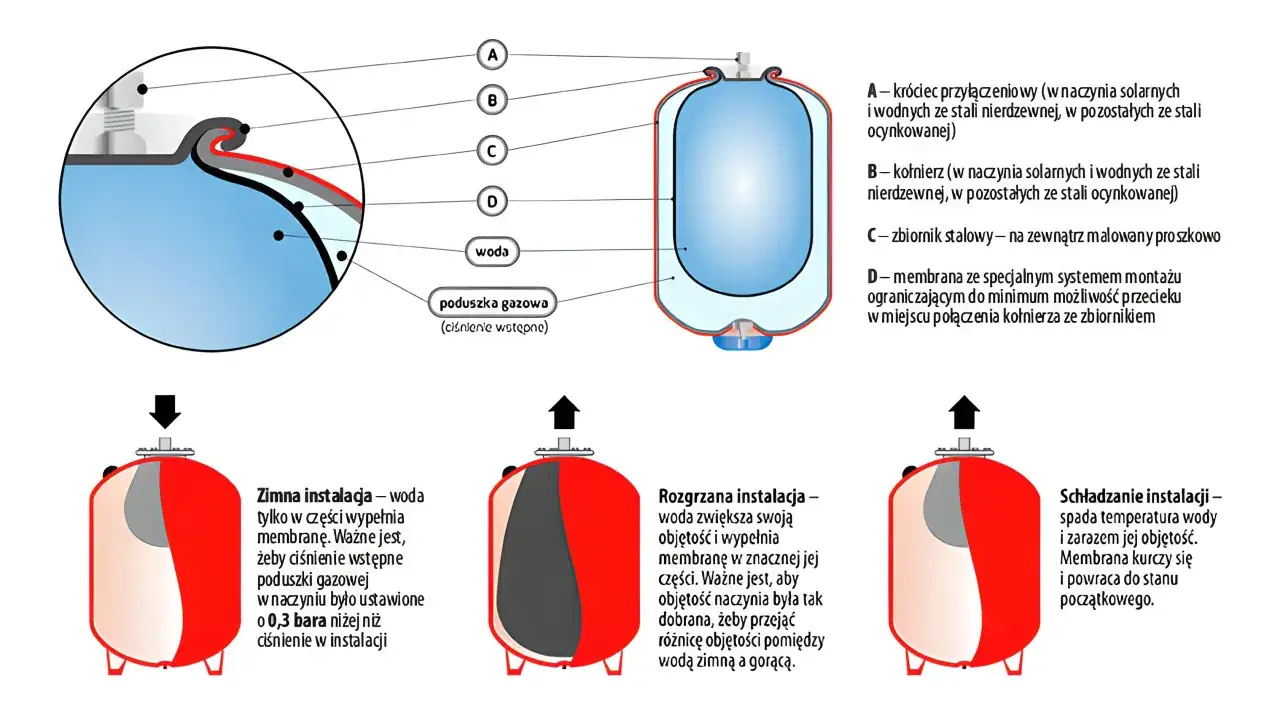

Naczynie przeponowe do zamkniętej instalacji c.o. ma kompensować rozszerzalność wody. W środku znajduje się elastyczna membrana, która oddziela wodę od sprężonego gazu. Po nagrzaniu woda zwiększa objętość i przesuwa membranę, dzięki czemu ciśnienie nie rośnie gwałtownie.
Najczęściej wybieram naczynie przeznaczone do centralnego ogrzewania, ale w sprzedaży są też modele do c.w.u., instalacji solarnych, chłodniczych i układów z glikolem. Nie należy traktować ich jako zamienników.
| Rodzaj naczynia | Zastosowanie | Najważniejszy warunek |
|---|---|---|
| Do c.o. | Zamknięte instalacje grzewcze i chłodnicze | Odporność membrany na temperaturę i skład czynnika |
| Do c.w.u. | Zasobniki i instalacje wody użytkowej | Atest higieniczny oraz membrana dopuszczona do kontaktu z wodą pitną |
| Do układów solarnych | Instalacje z kolektorami słonecznymi | Odporność na wysoką temperaturę i roztwór glikolu |
Kolor obudowy może być podpowiedzią, ale nie powinien być jedynym kryterium. Zawsze sprawdzam kartę techniczną, maksymalne ciśnienie pracy, temperaturę, materiał membrany oraz dopuszczalne stężenie glikolu. W instalacji z kotłem na paliwo stałe najpierw trzeba potwierdzić, czy producent w ogóle dopuszcza pracę w układzie zamkniętym.
Pojemność zładu jest ważniejsza niż moc kotła
Popularne pytanie brzmi, ile litrów powinno mieć naczynie przy kotle 24 kW. Sama moc niewiele tu mówi. Dwa kotły o tej samej mocy mogą pracować w instalacjach o zupełnie różnej pojemności, dlatego podstawą jest ilość wody w całym układzie.
Do bilansu trzeba wliczyć kocioł lub pompę ciepła, rury, grzejniki, rozdzielacze, pętle ogrzewania podłogowego, sprzęgło hydrauliczne, bufor i wymiennik. W instalacji wielostrefowej sumuję wszystkie obiegi, a nie tylko ten podłączony najbliżej źródła ciepła.
Jak oszacować ilość wody w rurach
Najprościej skorzystać z danych producenta rur. Orientacyjnie rura PEX 16 × 2 mm mieści około 0,113 l na metr, a PEX 20 × 2 mm około 0,201 l na metr. Sto metrów pętli z rury 16 × 2 mm zawiera więc mniej więcej 11 litrów wody, bez doliczania rozdzielacza i przyłączy.
| Element instalacji | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Kocioł lub pompa ciepła | Pojemność wodną z instrukcji | Źródło ciepła może zawierać od kilku do kilkudziesięciu litrów |
| Bufor | Pojemność nominalną zbiornika | Bufor 500 l potrafi zdominować cały bilans instalacji |
| Ogrzewanie podłogowe | Długość i średnicę każdej pętli | Wiele długich pętli zwiększa objętość zładu |
| Grzejniki | Dane katalogowe lub dokumentację projektu | Stare grzejniki i duże stalowe przewody często mają sporą pojemność |
Gdy nie mam dokładnych danych, mogę przyjąć wynik orientacyjny, ale zaznaczam margines bezpieczeństwa. Zasada, według której naczynie powinno mieć 10% objętości instalacji, bywa użyteczna przy szybkim szacowaniu, jednak może prowadzić do błędu przy niskim ciśnieniu roboczym, dużej różnicy wysokości albo obecności bufora.
Rozszerzalność wody pokaże, ile miejsca musi przyjąć naczynie
Podczas ogrzewania woda zwiększa objętość. Dla typowych temperatur można przyjąć orientacyjnie, że wzrost objętości względem 10°C wynosi około 2,2% przy 70°C, 2,8% przy 80°C i 3,5% przy 90°C. Im wyższa temperatura maksymalna, tym większą ilość wody musi przejąć naczynie.
Do wstępnych obliczeń można użyć prostego wzoru:
Vu = V × e
gdzie Vu oznacza wymaganą objętość użytkową, V to całkowita ilość wody w instalacji, a e jest współczynnikiem rozszerzalności wody. Dla instalacji zawierającej 200 litrów wody i temperatury maksymalnej 70°C otrzymujemy około 4,4 litra objętości użytkowej.
To jednak nie jest jeszcze pojemność zbiornika z katalogu. Naczynie nie może pracować całkowicie wypełnione wodą, ponieważ gaz musi mieć przestrzeń do sprężania. W dokładniejszym obliczeniu stosuje się wzór:
Vn = (Vu + Vv) / (1 - Pa / Pe)
- Vn oznacza nominalną pojemność naczynia,
- Vu to przyrost objętości wody,
- Vv to rezerwa eksploatacyjna,
- Pa to początkowe ciśnienie absolutne,
- Pe to końcowe ciśnienie absolutne.
W praktyce do ciśnienia odczytywanego na manometrze trzeba dodać około 1 bar ciśnienia atmosferycznego. To drobny szczegół, ale jego pominięcie potrafi wyraźnie zmienić wynik.
Przykład dla typowej instalacji domowej
Załóżmy, że instalacja ma 200 litrów wody, pracuje do 70°C, a najwyższy grzejnik znajduje się 6 metrów nad naczyniem. Przyjmujemy ciśnienie wstępne około 0,9 bar, napełnienie zimnego układu na poziomie około 1,1 bar oraz zawór bezpieczeństwa 3 bar.
Przy rozszerzalności 2,2% przyrost objętości wynosi 4,4 litra. Po uwzględnieniu ciśnień i niewielkiej rezerwy wynik może wskazać około 16 litrów pojemności nominalnej. W takim przypadku wybieram naczynie 18-litrowe, a nie 12-litrowe, ponieważ liczy się najbliższy większy typoszereg.
Przy instalacji z buforem 500 litrów wynik może wyjść w okolicy 20-25 litrów, mimo że temperatura pompy ciepła jest niższa niż w klasycznej instalacji grzejnikowej. Decydująca pozostaje łączna ilość wody, a nie sama moc urządzenia.
Ciśnienie wstępne trzeba dopasować do wysokości instalacji
Drugą połową doboru jest ciśnienie. W przybliżeniu każdy metr różnicy wysokości odpowiada 0,1 bar ciśnienia hydrostatycznego. Jeśli najwyższy punkt znajduje się 8 metrów nad naczyniem, sama wysokość wymaga około 0,8 bar.
Do tej wartości dodaje się zwykle około 0,2-0,3 bar zapasu. Dla wysokości 8 metrów ciśnienie wstępne może więc wynosić około 1,0-1,1 bar, a zimne ciśnienie napełnienia powinno być nieco wyższe, przykładowo 1,2-1,3 bar.
| Parametr | Orientacyjna zasada | Praktyczny cel |
|---|---|---|
| Ciśnienie wstępne naczynia | Wysokość instalacji ÷ 10 + 0,2-0,3 bar | Zapewnienie właściwego podparcia membrany |
| Ciśnienie zimnej instalacji | Zwykle o około 0,2 bar wyższe od wstępnego | Utrzymanie niewielkiej ilości wody w naczyniu |
| Maksymalne ciśnienie robocze | Niższe od nastawy zaworu bezpieczeństwa | Ochrona przed zrzutem wody |
Przykładowo dla zaworu bezpieczeństwa ustawionego na 3 bar ciśnienie robocze powinno mieć bezpieczny zapas i nie dochodzić do tej wartości podczas normalnego grzania. Dokładne wartości zależą od urządzenia, wysokości budynku i zaleceń producenta.
Jak prawidłowo sprawdzić ciśnienie gazu
Pomiar wykonuje się przy odłączonym naczyniu i bez ciśnienia po stronie wodnej. Samo przyłożenie manometru do wentyla, gdy zbiornik jest podłączony do pełnej instalacji, może dać mylący wynik.
- Wyłącz źródło ciepła i poczekaj, aż instalacja ostygnie.
- Odizoluj naczynie zaworem serwisowym, jeśli taki występuje.
- Spuść wodę z części instalacyjnej naczynia.
- Zmierz ciśnienie na wentylu i skoryguj je pompką z manometrem.
- Napełnij instalację do właściwego ciśnienia i sprawdź szczelność.
Jeżeli z wentyla zamiast gazu wypływa woda, membrana najprawdopodobniej jest uszkodzona. Wtedy samo dopompowanie nie rozwiąże problemu. Czynności przy większych naczyniach i instalacjach ciśnieniowych lepiej zlecić instalatorowi.

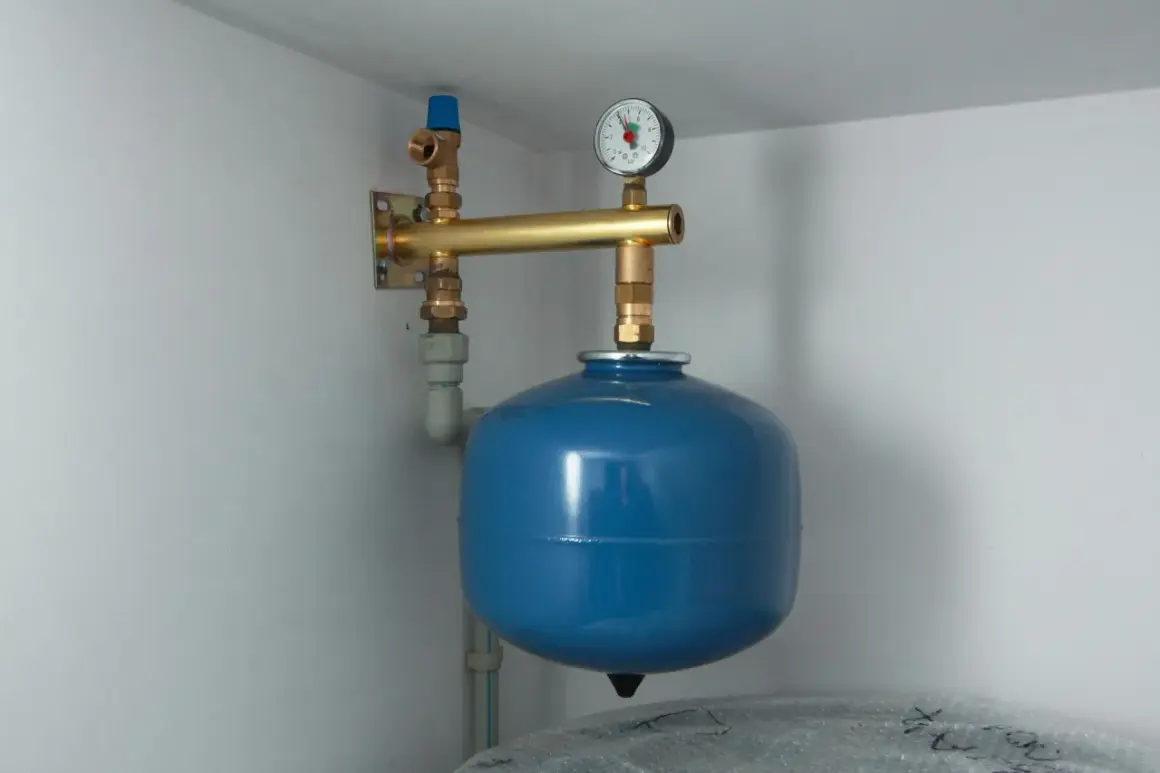

Wybierz właściwy model i zamontuj go w odpowiednim miejscu
Po obliczeniu pojemności sprawdzam jeszcze kilka parametrów. Naczynie musi mieć ciśnienie maksymalne wyższe od ciśnienia pracy instalacji, odpowiednią temperaturę dopuszczalną, właściwy gwint lub średnicę przyłącza oraz membranę zgodną z czynnikiem grzewczym.
W typowej instalacji c.o. naczynie montuje się na głównym powrocie, możliwie blisko źródła ciepła, zgodnie z instrukcją urządzenia. Powrót jest chłodniejszy niż zasilanie, co ogranicza obciążenie membrany. Przy wysokich temperaturach albo trudnych warunkach stosuje się czasem dodatkowy odcinek chłodzący lub zbiornik pośredni.
Warto przewidzieć zawór odcinający z możliwością serwisowego opróżnienia, ale podczas normalnej pracy musi on pozostać otwarty i zabezpieczony przed przypadkowym zamknięciem. Naczynie powinno być zamocowane tak, aby ciężar zbiornika nie obciążał przypadkowo cienkiej rury przyłączeniowej.
Przeczytaj również: Montaż szamba plastikowego krok po kroku. Koszty i błędy
Błędy, które powtarzają się najczęściej
- Dobór wyłącznie na podstawie mocy kotła.
- Wybór naczynia do c.o. do instalacji wody pitnej.
- Uwzględnienie tylko pojemności kotła, bez rur, bufora i podłogówki.
- Pomiar ciśnienia wstępnego bez spuszczenia wody.
- Ustawienie zbyt wysokiego ciśnienia, przez które membrana prawie nie pracuje.
- Montaż zbiornika bez dostępu do wentyla i zaworu serwisowego.
- Przyjęcie, że większe naczynie zawsze naprawi problem złego ciśnienia.
Przewymiarowanie zwykle nie jest tak groźne jak zbyt mała pojemność, ale zwiększa koszt i zajmuje miejsce. Duże naczynie nie naprawi też nieszczelności, zapowietrzania ani źle ustawionego zaworu bezpieczeństwa. Najpierw trzeba usunąć przyczynę, a dopiero potem zmieniać jego rozmiar.
Przed zakupem przygotuj pięć danych
Żeby uniknąć zgadywania, spisuję przed doborem pięć informacji: całkowitą pojemność wodną, temperaturę maksymalną, wysokość instalacji, nastawę zaworu bezpieczeństwa oraz rodzaj czynnika. Przy pompie ciepła dopisuję jeszcze pojemność bufora i elementów hydraulicznych, bo to one często zmieniają wynik.
Dla małej, standardowej instalacji domowej można wykonać obliczenie orientacyjne, ale przy dużym buforze, kilku źródłach ciepła, glikolu, wysokim budynku lub instalacji solarnej korzystam z kalkulatora producenta albo pełnych obliczeń projektowych. Taki dobór uwzględnia również rezerwę, zakres pracy i faktyczną pojemność użytkową zbiornika.
Najbezpieczniejszy wybór zaczyna się od obliczeń, nie od koloru zbiornika
Jeżeli instalacja ma 200 litrów wody, temperaturę maksymalną 70°C i standardowe ciśnienia, najczęściej wynik będzie wymagał naczynia większego niż wskazuje prosta reguła 10%. Przy buforze lub rozbudowanej podłogówce różnica może być jeszcze wyraźniejsza.
Ja przyjmuję zasadę, że najpierw liczę objętość całego zładu, potem ustawiam ciśnienie według wysokości, a na końcu wybieram najbliższy większy model z odpowiednią membraną i klasą ciśnieniową. Po uruchomieniu instalacji sprawdzam ciśnienie na zimno i podczas grzania, a kontrolę ciśnienia wstępnego wykonuję co najmniej raz w roku.
