Planowanie kotłowni zaczyna się zwykle od prostego pytania: ile miejsca trzeba zostawić na kocioł, komin, paliwo i serwis? Odpowiedź zależy przede wszystkim od rodzaju źródła ciepła, jego mocy oraz sposobu doprowadzenia powietrza. Poniżej wyjaśniam najważniejsze wymagania techniczne, podaję konkretne wymiary i pokazuję, jak zaplanować pomieszczenie, żeby było bezpieczne oraz wygodne w codziennym użytkowaniu.
Bezpieczna kotłownia musi pasować do źródła ciepła i sposobu jego pracy
- Rodzaj paliwa decyduje o wentylacji, kominie, ochronie pożarowej i sposobie przechowywania opału.
- Dla kotłów gazowych minimalna kubatura wynosi zwykle 8 m³ przy otwartej komorze spalania lub 6,5 m³ przy komorze zamkniętej.
- Kocioł na paliwo stałe do 25 kW wymaga wydzielonego pomieszczenia technicznego, a przy mocy powyżej 25 kW także osobnego składu paliwa i żużlowni.
- Przy naturalnym odprowadzaniu spalin nie wolno stosować zwykłego mechanicznego wyciągu w kotłowni.
- Pompa ciepła nie potrzebuje komina spalinowego, ale wymaga miejsca na serwis, odpływ skroplin, instalację elektryczną i zabezpieczenia hydrauliczne.
Od czego zależą wymagania kotłowni w domu jednorodzinnym
Nie istnieje jeden uniwersalny przepis określający powierzchnię każdej kotłowni. Inaczej projektuje się pomieszczenie z kotłem gazowym, inaczej kotłownię na pellet, a jeszcze inaczej miejsce dla pompy ciepła. Najpierw trzeba ustalić moc urządzenia na podstawie obliczeń zapotrzebowania na ciepło, a dopiero później dobierać wielkość pomieszczenia.
W praktyce największym błędem jest kupowanie kotła „na zapas”. Zbyt duża moc oznacza większe urządzenie, większy bufor lub zasobnik, więcej miejsca i często gorszą pracę w okresach przejściowych. Dobrze dobrana kotłownia powinna pomieścić nie tylko samo źródło ciepła, lecz także elementy instalacji, takie jak naczynie wzbiorcze, pompy obiegowe, filtry, rozdzielacze, zasobnik ciepłej wody i automatykę.
Kocioł gazowy
Kocioł gazowy o łącznej mocy do 30 kW może być montowany w pomieszczeniu nieprzeznaczonym na stały pobyt ludzi. Przy większej mocy, od 30 do 60 kW, potrzebne jest pomieszczenie techniczne albo wydzielona kotłownia. W typowym domu jednorodzinnym najczęściej stosuje się urządzenia o mocy niższej niż 30 kW.
Jeżeli urządzenie pobiera powietrze z pomieszczenia, jego kubatura nie może być mniejsza niż 8 m³. Dla kotła z zamkniętą komorą spalania, który pobiera powietrze osobnym przewodem, minimum wynosi 6,5 m³. Wysokość pomieszczenia powinna wynosić co najmniej 2,2 m, a w starszym domu jednorodzinnym dopuszcza się w określonych przypadkach 1,9 m.
Przy urządzeniach pobierających powietrze z kotłowni trzeba dodatkowo sprawdzić maksymalne obciążenie cieplne przypadające na metr sześcienny pomieszczenia. Dla pomieszczenia technicznego z urządzeniem typu B wartość graniczna wynosi 4650 W/m³. To właśnie dlatego sama informacja, że „kocioł ma 24 kW”, nie wystarcza do oceny, czy pomieszczenie jest odpowiednie.
Kocioł na paliwo stałe
Kocioł na węgiel, drewno lub pellet o mocy do 25 kW powinien znajdować się w wydzielonym pomieszczeniu technicznym. Może ono być zlokalizowane w piwnicy, na poziomie ogrzewanych pomieszczeń albo w innym miejscu dopuszczonym dla kotłów o większej mocy. Skład paliwa może znajdować się obok kotła lub w tym samym pomieszczeniu, jeśli projekt i warunki bezpieczeństwa na to pozwalają.
Dla kotłów o mocy do 10 kW przepisy dopuszczają instalację na poziomie ogrzewanych pomieszczeń, ale tylko w pomieszczeniu niemieszkalnym o kubaturze wynikającej ze wskaźnika 4 m³ na 1 kW, przy czym nie mniej niż 30 m³. Trzeba też zapewnić dopływ powietrza do spalania w ilości co najmniej 10 m³/h na 1 kW nominalnej mocy kotła.
Przy mocy powyżej 25 kW sytuacja jest bardziej wymagająca. Kotłownia powinna znajdować się na kondygnacji podziemnej lub na poziomie terenu, a skład paliwa i żużlownia powinny być w oddzielnych pomieszczeniach technicznych bezpośrednio obok kotłowni. Trzeba również przewidzieć wygodny dojazd lub dojście do dostawy paliwa oraz usuwania popiołu.
Przeczytaj również: Jak zrobić panel fotowoltaiczny 12 V i nie popełnić błędów?
Pompa ciepła i kocioł elektryczny
Pompa ciepła nie spala paliwa, dlatego pomieszczenie z jednostką wewnętrzną nie wymaga komina spalinowego ani nawiewu powietrza do spalania. Może to być pralnia, garaż, pomieszczenie gospodarcze albo niewielka kotłownia. Potrzebne są jednak odpływ skroplin, odpływ z zaworu bezpieczeństwa i swobodny dostęp serwisowy.
Nie ustawiałbym jednostki wewnętrznej w bardzo ciasnej wnęce. Serwisant musi mieć dostęp do filtrów, pomp, zaworów i sterownika, a użytkownik powinien móc odczytać parametry bez przesuwania innych urządzeń. Jednostkę zewnętrzną warto odsunąć od sypialni i ścian, które mogą wzmacniać drgania oraz hałas.
| Źródło ciepła | Najważniejszy wymóg | Czego nie wolno pominąć |
|---|---|---|
| Kocioł gazowy | Kubatura, wysokość, wentylacja i przewód powietrzno-spalinowy | Rodzaj komory spalania oraz dopływ powietrza |
| Kocioł na paliwo stałe | Wydzielone pomieszczenie techniczne i odpowiedni komin | Dopływ powietrza, miejsce na opał i popiół |
| Kocioł olejowy | Pomieszczenie techniczne, wentylacja i zabezpieczenie przeciwpożarowe | Magazyn oleju oraz szczelna, odporna posadzka |
| Pompa ciepła | Dostęp serwisowy, odpływy i przygotowanie instalacji elektrycznej | Hałas jednostki zewnętrznej i ochrona przed zamarzaniem |
Wentylacja i komin decydują o bezpieczeństwie
W kotłowni z urządzeniem spalającym paliwo trzeba zapewnić zarówno powietrze do spalania, jak i wentylację pomieszczenia. Otwór nawiewny nie może być zasłaniany, zmniejszany przypadkową kratką ani zamykany na zimę. To częsty błąd, który może prowadzić do niedoboru tlenu, cofania spalin i powstawania tlenku węgla.
Jeżeli spaliny są odprowadzane przez przewód z naturalnym ciągiem, zwykła mechaniczna wentylacja wyciągowa jest zabroniona w pomieszczeniu z kotłem pobierającym powietrze z wnętrza. Wentylator może wytworzyć podciśnienie i odwrócić kierunek przepływu w kominie. Dopuszczalnym rozwiązaniem może być zaprojektowana wentylacja nawiewno-wywiewna zrównoważona albo nadciśnieniowa, ale nie jest to zadanie dla przypadkowego wentylatora łazienkowego.
Przewód kominowy powinien mieć przekrój, wysokość i sposób prowadzenia zapewniające odpowiedni ciąg oraz przepustowość. Dobiera się go na podstawie mocy i rodzaju kotła, temperatury spalin oraz instrukcji producenta. Przy kotle gazowym z zamkniętą komorą spalania często stosuje się koncentryczny przewód powietrzno-spalinowy, który jednocześnie doprowadza powietrze i odprowadza spaliny.
Dla kotła na paliwo stałe potrzebny jest właściwy przewód dymowy odporny na wysoką temperaturę i produkty spalania. Nie podłączałbym nowego kotła do starego kanału „na oko”, nawet jeśli jego przekrój wygląda na wystarczający. Szczelność, stan techniczny i zgodność materiału z urządzeniem powinien ocenić kominiarz lub projektant instalacji.
Ochrona pożarowa obejmuje ściany, podłogę i paliwo
Wymagania przeciwpożarowe zależą głównie od mocy kotła. Dla większych urządzeń konieczne jest wydzielenie pomieszczenia przegrodami o określonej klasie odporności ogniowej. W typowym niskim domu jednorodzinnym najczęściej spotyka się następujące wartości:
| Rodzaj kotłowni | Ściany | Strop | Drzwi lub inne zamknięcia |
|---|---|---|---|
| Paliwo stałe powyżej 25 kW | EI 60 | REI 60 | EI 30 |
| Olej opałowy powyżej 30 kW | EI 60 | REI 60 | EI 30 |
| Gaz powyżej 30 kW w budynku niskim | EI 60 | REI 60 | EI 30 |
| Gaz powyżej 30 kW w budynku wysokim | EI 120 | REI 120 | EI 60 |
Przy małym kotle gazowym wymagania z tabeli mogą nie mieć zastosowania, ale nadal trzeba zachować bezpieczne odległości od materiałów palnych. Elementy łatwo zapalne prowadzone w pobliżu przewodów spalinowych, kotła lub rur należy zabezpieczyć przed zapaleniem i przegrzaniem.
Podłoże pod paleniskiem powinno być niepalne i mieć co najmniej 15 cm grubości, a w przypadku metalowego pieca bez nóżek 30 cm. Jeżeli przed drzwiczkami znajduje się palna podłoga, trzeba zabezpieczyć ją pasem materiału niepalnego o szerokości co najmniej 30 cm, wystającym po bokach poza krawędzie drzwiczek również o 30 cm.
W kotłowni na paliwo stałe lub olej opałowy znajdującej się nad użytkowaną kondygnacją podłoga, ściany do wysokości 10 cm i progi drzwiowe o wysokości 4 cm powinny być wodoszczelne. To praktyczne zabezpieczenie na wypadek wycieku z instalacji, awarii zaworu albo rozlania paliwa.
Wyposażenie kotłowni powinno ułatwiać serwis, a nie tylko mieścić urządzenia

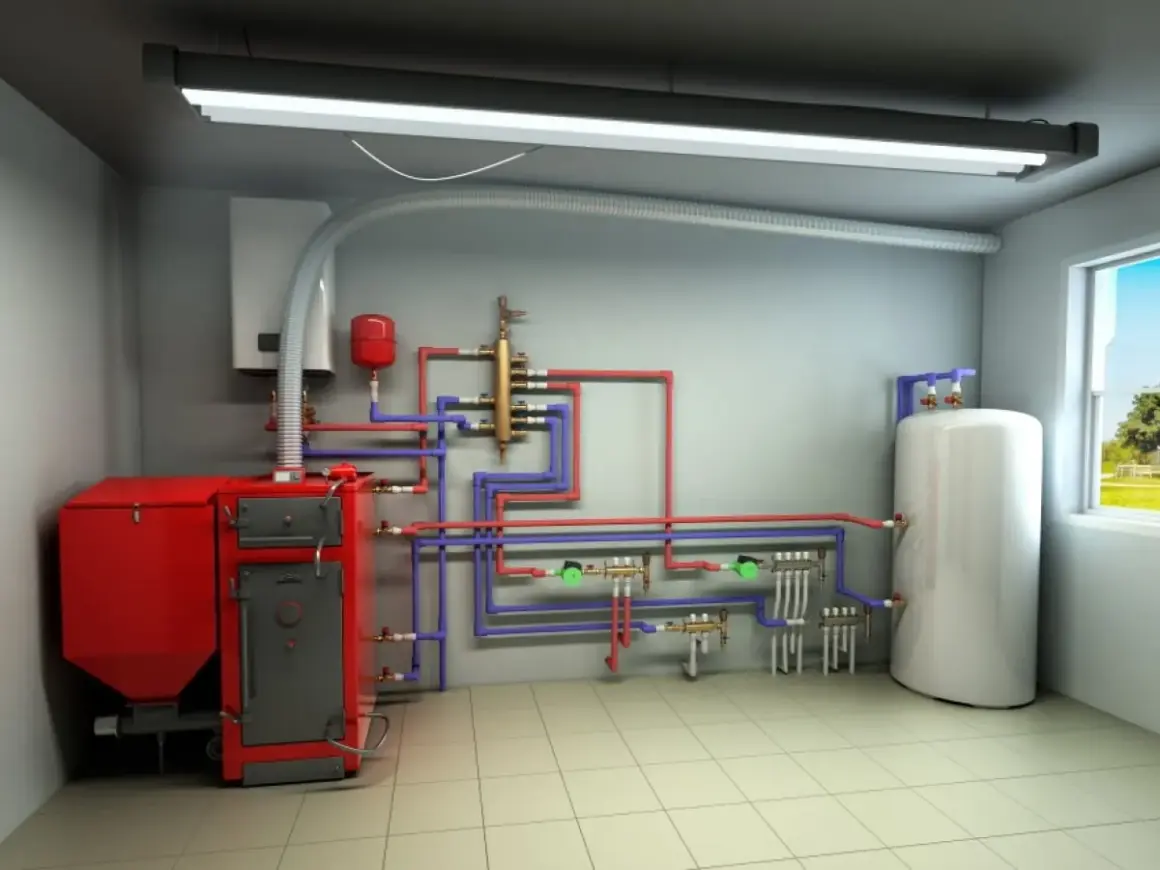

Dobrze zaplanowana kotłownia ma wyraźne strefy. Kocioł i zasobnik stoją tak, aby można było otworzyć obudowę, wyjąć palnik lub wyczyścić wymiennik. Z przodu urządzenia zostawiam tyle miejsca, ile wymaga producent, a przy kotle na paliwo stałe dodatkowo przewiduję przestrzeń na bezpieczne otwieranie drzwiczek.
W pomieszczeniu warto przewidzieć odpływ podłogowy, punkt poboru wody, dobre oświetlenie i kilka gniazd elektrycznych. Odpływ jest szczególnie przydatny przy kotle kondensacyjnym, pompie ciepła, zasobniku ciepłej wody i instalacji z zaworem bezpieczeństwa. Gniazda powinny być rozmieszczone tak, aby nie prowadzić przedłużaczy nad rurami ani w pobliżu miejsc narażonych na zalanie.
Przy kotle gazowym zawór odcinający dopływ gazu powinien znajdować się w tym samym pomieszczeniu, w łatwo dostępnym miejscu, nie dalej niż 1 m od króćca przyłączeniowego. Warto zastosować również czujnik tlenku węgla, a przy instalacji gazowej dodatkowo czujnik gazu. Detektory nie zastępują poprawnego komina i wentylacji, ale mogą wcześniej ostrzec o awarii.
Skład opału powinien być suchy, uporządkowany i oddzielony od przypadkowych materiałów palnych. Pellet lub drewno przechowywane przy samym kotle zwiększają wygodę, ale nie mogą ograniczać dostępu do urządzenia ani kratek wentylacyjnych. W przypadku większych kotłów paliwo powinno trafić do osobnego pomieszczenia zgodnie z projektem.
Jak zaplanować kotłownię przed rozpoczęciem prac
Ja zaczynam od zebrania wszystkich wymagań w jednym miejscu, zamiast dopasowywać instalację do gotowego, zbyt małego pomieszczenia. Przydatna kolejność wygląda następująco:
- Oblicz zapotrzebowanie na ciepło i dobierz moc urządzenia, uwzględniając także przygotowanie ciepłej wody.
- Sprawdź, czy wybrany kocioł wymaga komina, przewodu powietrzno-spalinowego, osobnego nawiewu albo konkretnej wysokości pomieszczenia.
- Zarezerwuj miejsce na zasobnik, bufor, naczynie wzbiorcze, rozdzielacze, pompy i armaturę serwisową.
- Zaplanuj trasę dostarczania opału oraz wynoszenia popiołu. Wąskie schody potrafią zniweczyć nawet dobrze narysowany projekt.
- Przed tynkowaniem sprawdź położenie kanałów wentylacyjnych, przyłączy, odpływu, przewodów elektrycznych i gazowych.
- Po montażu zamów odbiór instalacji gazowej, kontrolę kominiarską i regulację urządzenia zgodnie z dokumentacją producenta.
Jeśli w domu działa rekuperacja, nie łączyłbym jej bezpośrednio z kotłownią na paliwo stałe ani z kotłem pobierającym powietrze z pomieszczenia. Wymiana powietrza musi być zaprojektowana tak, aby rekuperator nie powodował podciśnienia przy palenisku.
Przepisy dotyczą także późniejszej eksploatacji
Właściciel domu powinien zapewnić co najmniej raz w roku kontrolę przewodów kominowych, w tym przewodów dymowych, spalinowych i wentylacyjnych, a także instalacji gazowej. To nie jest formalność tylko na potrzeby dokumentów. Kominiarz sprawdza między innymi drożność, szczelność i prawidłowe działanie wentylacji.
Przewody dymowe w budynkach opalanych paliwem stałym trzeba czyścić co najmniej raz na trzy miesiące w okresie użytkowania. Przy paliwie ciekłym lub gazowym minimalna częstotliwość czyszczenia przewodów spalinowych wynosi co najmniej raz na sześć miesięcy, a przewody wentylacyjne czyści się co najmniej raz w roku.
Osobną sprawą są uchwały antysmogowe obowiązujące w poszczególnych województwach. Mogą one określać terminy wymiany starych kotłów, ograniczenia dotyczące paliw albo dodatkowe wymagania dla urządzeń na paliwo stałe. Dlatego przed zakupem kotła sprawdziłbym nie tylko przepisy ogólnokrajowe, lecz także lokalne przepisy antysmogowe.
Dobry projekt kotłowni poznasz po kilku prostych testach
Przed zamówieniem urządzenia warto odpowiedzieć sobie na trzy pytania. Czy można bezpiecznie dostarczyć paliwo i usunąć popiół? Czy serwisant ma dostęp do każdej części kotła? Czy awaryjny wypływ wody, skropliny i wentylacja zostały rozwiązane bez prowizorycznych przeróbek?
Jeżeli na którekolwiek pytanie odpowiedź brzmi „nie”, pomieszczenie wymaga korekty. Najważniejsze nie jest samo zmieszczenie kotła, lecz zapewnienie odpowiedniej ilości powietrza, prawidłowego komina, ochrony pożarowej i wygodnej obsługi przez cały okres użytkowania.
