Podczas burzy piorunochron nie „odgania” piorunów, lecz przejmuje wyładowanie i prowadzi jego energię bezpieczną drogą do ziemi. Pytanie, jak działa piorunochron, prowadzi więc do kilku praktycznych kwestii: budowy instalacji, przebiegu prądu piorunowego, ochrony domowej elektroniki oraz błędów, przez które nawet dobry system może nie zadziałać tak, jak powinien.
Najważniejsze zasady ochrony odgromowej w kilku zdaniach
- Piorunochron przejmuje wyładowanie i odprowadza prąd do ziemi.
- Kompletna instalacja składa się ze zwodów, przewodów odprowadzających i uziomu.
- Sam metalowy pręt na dachu nie chroni domu przed przepięciami w instalacji elektrycznej.
- Bezpieczne działanie zależy od ciągłości przewodów, jakości uziemienia i połączeń wyrównawczych.
- Instalację trzeba sprawdzać co najmniej raz na 5 lat, a także po uderzeniu pioruna lub większych zmianach przy budynku.
Co naprawdę robi piorunochron podczas burzy
Najczęstsze nieporozumienie polega na tym, że piorunochron ma przyciągać każde wyładowanie w okolicy. W rzeczywistości jego zadaniem jest zapewnienie piorunowi kontrolowanej ścieżki przepływu, jeśli dojdzie do trafienia w chroniony obiekt albo jego bezpośrednie otoczenie.
Wyładowanie piorunowe ma ogromne natężenie, często liczone w dziesiątkach kiloamperów. Gdyby prąd przepłynął przypadkowo przez pokrycie dachu, komin, instalację elektryczną lub drewniane elementy konstrukcji, mógłby doprowadzić do pożaru, rozerwania materiałów i uszkodzenia urządzeń.
Zwody, czyli metalowe elementy umieszczone na dachu i innych najwyższych częściach budynku, przejmują takie wyładowanie. Przewody odprowadzające kierują energię w dół, a uziom rozprasza ją w gruncie. Nie chodzi o zatrzymanie pioruna, tylko o ograniczenie jego skutków dla ludzi i budynku.
Dlaczego wyładowanie wybiera konkretną drogę
Podczas rozwoju pioruna z chmury w kierunku ziemi zbliża się kanał zjonizowanego powietrza. Z elementów wystających ponad dach mogą pojawić się krótkie wyładowania oddolne. Jeśli połączą się z kanałem piorunowym, powstaje miejsce uderzenia.
Wysoki, dobrze rozmieszczony zwód zwiększa szansę przejęcia wyładowania, ale nie tworzy niewidzialnej tarczy nad całą posesją. Dlatego projektant nie ocenia ochrony wyłącznie na podstawie obecności jednego pręta, lecz bierze pod uwagę geometrię budynku, jego wysokość, otoczenie i przewidywane ryzyko.

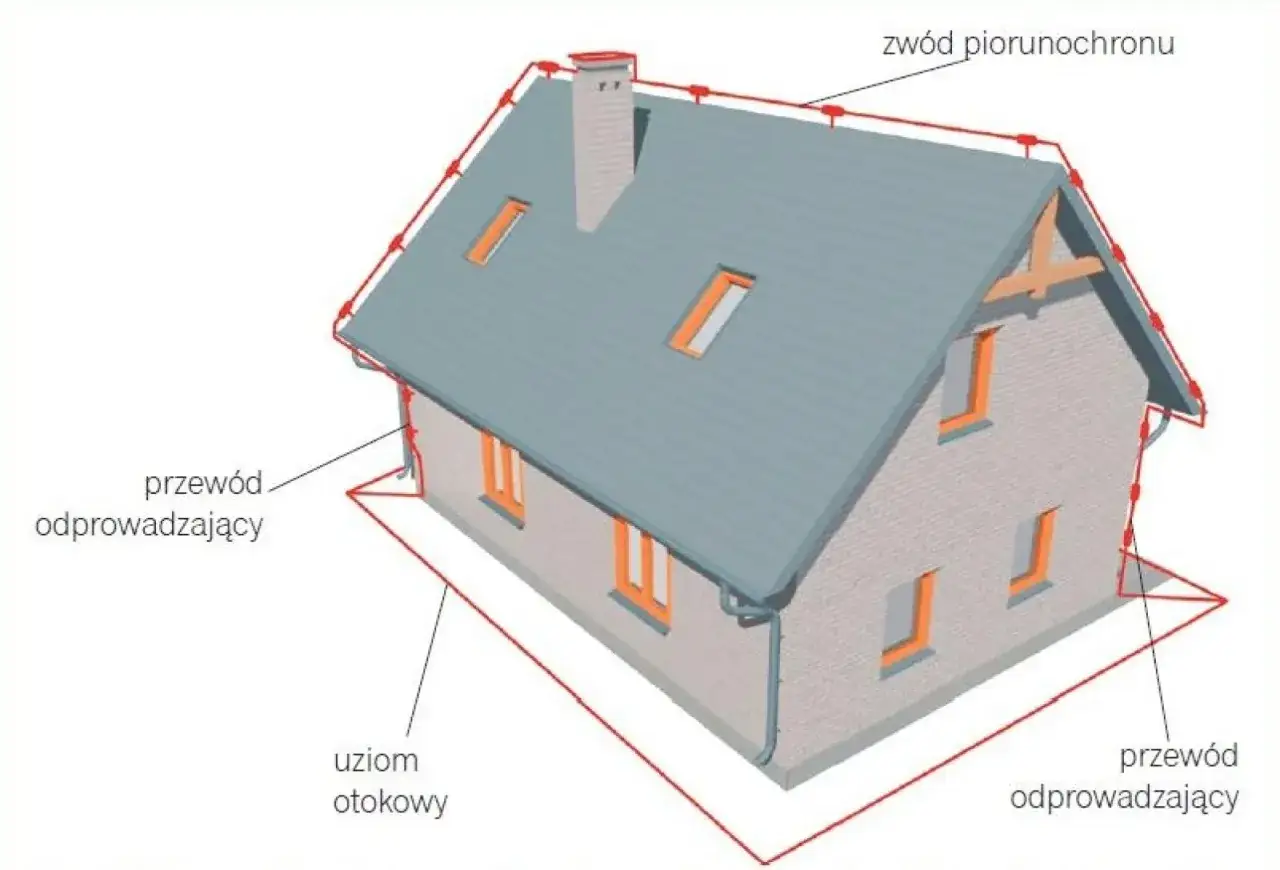

Z czego składa się kompletna instalacja odgromowa
Technicznie piorunochron jest częścią urządzenia piorunochronnego, czyli LPS. Skrót pochodzi od angielskiego określenia Lightning Protection System. Zewnętrzny system przejmuje i odprowadza prąd, a wewnętrzne środki ochrony ograniczają niebezpieczne różnice potencjałów oraz przepięcia.
Zwody na dachu
Zwody mogą mieć postać prętów pionowych, przewodów prowadzonych po kalenicy i krawędziach dachu albo siatki przewodów. Ich rozmieszczenie powinno obejmować miejsca szczególnie narażone, takie jak kominy, maszty antenowe, narożniki i wystające fragmenty konstrukcji.
Na dachach płaskich przewody układa się zwykle jako siatkę, której układ wynika z przyjętej klasy ochrony. Im większe ryzyko i wymagany poziom ochrony, tym gęstsze mogą być oczka oraz większa liczba przewodów odprowadzających.
Przewody odprowadzające
Przewody odprowadzające łączą zwody z uziomem. Prowadzi się je możliwie prosto, z ograniczeniem ostrych załamań, ponieważ gwałtowny impuls piorunowy nie zachowuje się jak zwykły prąd płynący w przewodzie zasilającym.
W praktyce stosuje się kilka przewodów rozmieszczonych wokół budynku, a nie jeden kabel poprowadzony w przypadkowym miejscu. Takie rozwiązanie dzieli prąd i zmniejsza obciążenie pojedynczej trasy. Trzeba też zachować odpowiednie odstępy od instalacji wewnętrznych, aby ograniczyć ryzyko przeskoku iskry.
Uziom i połączenia wyrównawcze
Uziom może być otokowy, fundamentowy, pionowy albo wykonany jako połączenie kilku rozwiązań. Jego zadaniem jest przekazanie energii do gruntu na możliwie dużej powierzchni. Sam pomiar rezystancji uziemienia nie opisuje jednak całej jakości instalacji, bo przy szybkim impulsie liczy się również impedancja, czyli opór układu dla prądu o wysokiej częstotliwości.
Istotne są także połączenia wyrównawcze. Łączą one wybrane metalowe części budynku i instalacje, aby podczas wyładowania nie powstała między nimi duża różnica napięć. Bez tego prąd może próbować znaleźć skrót przez rury, kable, konstrukcję stalową albo urządzenia elektryczne.
Jak prąd piorunowy przechodzi przez budynek
Można przedstawić ten proces w czterech etapach. Najpierw wyładowanie zostaje przejęte przez zwód. Potem prąd płynie przewodami odprowadzającymi do uziomu, gdzie rozprasza się w gruncie, a połączenia wyrównawcze ograniczają przeskoki między metalowymi elementami.
- Przejęcie wyładowania przez zwód na dachu lub inną część zewnętrznego LPS.
- Odprowadzenie prądu przewodami prowadzonymi po zewnętrznej stronie budynku.
- Rozproszenie energii przez uziom w gruncie.
- Ograniczenie przepięć za pomocą ochrony wewnętrznej i prawidłowego połączenia instalacji.
To ważne rozróżnienie, bo wiele osób utożsamia piorunochron wyłącznie z metalowym prętem. W rzeczywistości pręt bez ciągłego przewodu i sprawnego uziomu jest tylko fragmentem systemu. Największe znaczenie ma cała droga prądu, od dachu aż po ziemię.
Czy piorunochron chroni sprzęt elektroniczny
Nie w pełni. Zewnętrzna instalacja odgromowa chroni przede wszystkim konstrukcję budynku i ludzi przed bezpośrednimi skutkami trafienia. Fala elektromagnetyczna oraz przepięcia indukowane w przewodach mogą nadal uszkodzić router, automatykę bramy, sterownik pompy ciepła, falownik fotowoltaiki czy urządzenia inteligentnego domu.
Dlatego w rozdzielnicy stosuje się ograniczniki przepięć, często oznaczane jako SPD typu 1, 2 i 3. Pierwszy stopień przejmuje część energii pochodzącej z prądu piorunowego, drugi ogranicza przepięcia w rozdzielnicy, a trzeci chroni wrażliwe urządzenia blisko punktu zasilania.
Ochrona powinna obejmować również przewody telekomunikacyjne, antenowe, fotowoltaiczne i inne metaliczne połączenia wychodzące poza budynek. Samo odłączenie telewizora z gniazdka nie zawsze wystarczy, jeśli urządzenie pozostaje połączone z anteną lub siecią przewodową.
Dlaczego jeden pręt na dachu często nie wystarcza
W ogłoszeniach i uproszczonych poradach można spotkać przekonanie, że wystarczy zamontować wysoki pręt nad kominem. To rozwiązanie może być elementem ochrony, lecz bez obliczenia strefy chronionej nie wiadomo, jakie fragmenty dachu rzeczywiście obejmuje.
Problematyczne bywają szczególnie domy z garażem, tarasem, lukarną, instalacją fotowoltaiczną albo metalowym ogrodzeniem blisko ściany. Każdy z tych elementów zmienia przebieg potencjalnego prądu i może wymagać dodatkowego zwodu, przewodu lub połączenia wyrównawczego.
Najczęstsze błędy wykonawcze
- prowadzenie przewodu odprowadzającego z ostrymi, ciasnymi zakrętami,
- łączenie elementów przypadkowymi obejmami bez ochrony przed korozją,
- brak połączenia instalacji odgromowej z uziemieniem fundamentowym lub otokowym,
- pozostawienie anten, paneli PV albo metalowych obróbek poza analizą,
- zastosowanie ochronników przepięć bez prawidłowego uziemienia i koordynacji stopni SPD,
- zasłonięcie połączeń w ścianie bez wcześniejszego sprawdzenia ich ciągłości.
Szczególnie ryzykowne jest wykonywanie uziomu „na oko”. Dwie metalowe szpilki wbite w ziemię mogą poprawić wynik prostego pomiaru, ale nie muszą zapewnić prawidłowego rozprowadzenia impulsu. Projekt i pomiary są ważniejsze niż sam wygląd instalacji.
Kiedy instalacja odgromowa ma sens w domu jednorodzinnym
Nie każdy budynek mieszkalny ma identyczne wymagania. O potrzebie i zakresie ochrony decydują między innymi wysokość domu, jego położenie, rodzaj konstrukcji i pokrycia, gęstość wyładowań w danym regionie oraz obecność instalacji wrażliwych.
W Polsce zakres ochrony powinien być ustalany zgodnie z wymaganiami technicznymi i zasadami opisanymi w serii norm PN-EN 62305. Analiza ryzyka nie jest formalnością, zwłaszcza gdy dom stoi samotnie na otwartej działce, ma łatwopalne elementy, instalację fotowoltaiczną albo rozbudowany system automatyki.
Nowy budynek najlepiej przygotować już na etapie fundamentów. Wtedy można wykonać uziom fundamentowy i zaplanować trasy przewodów bez późniejszego kucia elewacji. W istniejącym domu montaż jest możliwy, ale zwykle wymaga dokładniejszych oględzin i rozsądnego poprowadzenia przewodów po zewnętrznych ścianach.
Przeczytaj również: Na czym polega światłowód i jak działa w domu?
Ochrona pasywna i rozwiązania reklamowane jako aktywne
Klasyczny piorunochron pasywny korzysta ze zwodów, przewodów odprowadzających i uziomu. To rozwiązanie dobrze opisane w praktyce projektowej i łatwe do sprawdzenia, ponieważ każdy element ma określoną funkcję.
Tak zwane zwody aktywne mają wcześniej inicjować wyładowanie i obejmować większą strefę ochrony. Do takich deklaracji podchodzę ostrożnie. O skuteczności nie powinien decydować sam materiał reklamowy producenta, lecz projekt, dokumentacja, zgodność z właściwymi wymaganiami oraz możliwość wykonania rzetelnych pomiarów.
Jak sprawdzić, czy piorunochron jest sprawny
Kontrola nie polega wyłącznie na spojrzeniu, czy metalowy przewód nadal wisi na elewacji. Trzeba sprawdzić ciągłość połączeń, stan zacisków, korozję, mocowanie przewodów i parametry uziemienia. Warto też porównać instalację z aktualnym stanem budynku, bo dołożenie paneli, anteny lub metalowego zadaszenia może zmienić warunki ochrony.
Właściciel lub zarządca powinien zlecać okresowe kontrole instalacji elektrycznej i odgromowej co najmniej raz na 5 lat. W przypadku obiektów o większym ryzyku, budynków przemysłowych lub instalacji o określonej klasie LPS przeglądy mogą być potrzebne częściej.
Dodatkowe sprawdzenie jest rozsądne po bezpośrednim uderzeniu pioruna, po remoncie dachu i po widocznym uszkodzeniu przewodów. Ślady stopionego metalu, pęknięte uchwyty, osmalenie elewacji albo częste awarie ochronników przepięć traktuję jako sygnał do szybkiej kontroli, a nie jako drobną usterkę.
Montaż i pomiary najlepiej powierzyć elektrykowi lub firmie, która zajmuje się ochroną odgromową. Samodzielne łączenie przewodów na dachu jest ryzykowne nie tylko podczas burzy, lecz także dlatego, że błąd może pozostać niewidoczny aż do chwili bardzo dużego obciążenia.
Co zapamiętać przed montażem ochrony odgromowej
Piorunochron nie usuwa ryzyka burzy i nie daje gwarancji, że żadne urządzenie nigdy nie ulegnie awarii. Dobrze zaprojektowany system przejmuje prąd, prowadzi go kontrolowaną trasą i ogranicza możliwość pożaru, uszkodzenia konstrukcji oraz porażenia.
Najrozsądniej myśleć o nim jako o układzie kilku współpracujących warstw. Zewnętrzne zwody chronią budynek przed bezpośrednim trafieniem, uziom odprowadza energię, połączenia wyrównawcze ograniczają przeskoki, a ograniczniki przepięć zabezpieczają instalacje i elektronikę.
Jeżeli dom dopiero powstaje, decyzję o ochronie warto podjąć przed wykonaniem fundamentów. Jeśli już stoi, zacząłbym od oględzin, analizy ryzyka i pomiarów, a dopiero potem wybierał konkretne elementy. Właśnie taka kolejność daje większą pewność niż zakup najdłuższego pręta, który przypadkiem dobrze wygląda na dachu.
