Przy remoncie domu łatwo kupić „jakiś kabel”, a później odkryć, że nie nadaje się do ułożenia w ziemi, ogrodzie albo przy ruchomym urządzeniu. Rozróżnienie między kablem, przewodem, żyłą, drutem i linką pomaga dobrać produkt do miejsca pracy, obciążenia oraz sposobu montażu. Poniżej wyjaśniam różnice prostym językiem i pokazuję, na co zwrócić uwagę w instalacji domowej, ogrodowej oraz inteligentnym domu.
O wyborze decydują warunki pracy, a nie sama nazwa
- Przewód zwykle kojarzy się z instalacją wewnętrzną, a kabel z rozwiązaniem mającym większą ochronę i przeznaczeniem do trudniejszych warunków.
- Żyła to pojedynczy element przewodzący, natomiast drut i linka opisują jej budowę.
- Do ziemi wybiera się produkt przeznaczony do układania w gruncie, a nie zwykły przewód instalacyjny.
- Przekrój dobiera się razem z długością trasy, sposobem ułożenia, obciążeniem i zabezpieczeniem nadprądowym.
- Normy i oznaczenia są ważniejsze niż potoczne określenie użyte przez sprzedawcę.
Kabel a przewód w praktyce
Najkrócej mówiąc, oba produkty służą do przesyłania energii lub sygnału, ale różnią się konstrukcją i typowym zastosowaniem. Przewód jest często lżejszy, bardziej podstawowy i przeznaczony do prowadzenia wewnątrz budynku, natomiast kabel zwykle ma dodatkową powłokę, ekran albo osłonę odporną na wilgoć i uszkodzenia.
To jednak praktyczne uproszczenie, a nie reguła, którą można stosować bez sprawdzenia oznaczenia. W dokumentacji technicznej słowa „kabel” i „przewód” przez lata bywały używane zamiennie, a współczesne zasady nazewnictwa dążą do większej jednoznaczności. Dlatego przy zakupie patrzę przede wszystkim na kartę katalogową, napięcie znamionowe i dopuszczalny sposób ułożenia.
Przewód może mieć jedną lub kilka żył. Kabel również może być jednożyłowy albo wielożyłowy, więc sama liczba żył nie rozstrzyga sprawy. Największe znaczenie ma to, czy konstrukcja wyrobu zapewnia ochronę potrzebną w konkretnym miejscu.
| Element | Co oznacza | Przykład zastosowania |
|---|---|---|
| Żyła | Pojedynczy element przewodzący, najczęściej miedziany lub aluminiowy | Jedna żyła fazowa w przewodzie instalacyjnym |
| Przewód | Wyrób z jedną lub kilkoma żyłami, izolacją i czasem dodatkową powłoką | Instalacja oświetleniowa pod tynkiem |
| Kabel | Wyrób przeznaczony do przesyłu energii lub sygnału, często z bardziej rozbudowaną ochroną | Trasa zasilająca prowadzona na zewnątrz lub w ziemi |
| Drut | Żyła wykonana z pojedynczego, litego metalowego elementu | Sztywny przewód do instalacji stałej |
| Linka | Żyła złożona z wielu cienkich drucików | Przewód zasilający urządzenie ruchome |
Budowa decyduje o zastosowaniu
Każdy przewód lub kabel warto rozłożyć na kilka warstw. W środku znajduje się przewodnik, najczęściej z miedzi albo aluminium. Wokół niego może być izolacja żyły, wypełnienie, ekran, powłoka zewnętrzna i dodatkowe elementy wzmacniające.
Drut i linka nie zachowują się tak samo
Drut jest sztywny, dlatego dobrze sprawdza się w instalacjach układanych na stałe. Łatwo utrzymuje kształt w puszce i rozdzielnicy, ale wielokrotne zginanie może go uszkodzić. Z tego powodu nie zastępuję nim przewodu giętkiego przy elektronarzędziu, lampie przenośnej czy bramie.
Linka znosi zginanie znacznie lepiej, ponieważ składa się z wielu cienkich drucików. Wymaga jednak odpowiednich zacisków, końcówek tulejkowych lub złączy przystosowanych do przewodów giętkich. Wciśnięcie luźnej linki pod przypadkową śrubę może dać połączenie o podwyższonej rezystancji, a to oznacza grzanie się styku.
Izolacja i powłoka pełnią różne funkcje
Izolacja oddziela przewodnik od innych żył i chroni przed porażeniem. Powłoka zewnętrzna zabezpiecza cały wyrób przed wilgocią, promieniowaniem UV, ścieraniem, olejami albo naciskiem mechanicznym. Nie każdy gruby produkt jest więc automatycznie lepszy, bo dodatkowa ochrona często zwiększa sztywność i utrudnia montaż.
W kablach teleinformatycznych może pojawić się ekran, czyli metalowa warstwa ograniczająca wpływ zakłóceń elektromagnetycznych. Ekran nie zastępuje izolacji i nie sprawia, że przewód nadaje się do zasilania sieciowego. Kabel Ethernet, przewód głośnikowy i kabel energetyczny mogą wyglądać podobnie, ale mają zupełnie inne parametry.
Gdzie lepiej sprawdzi się przewód, a gdzie kabel

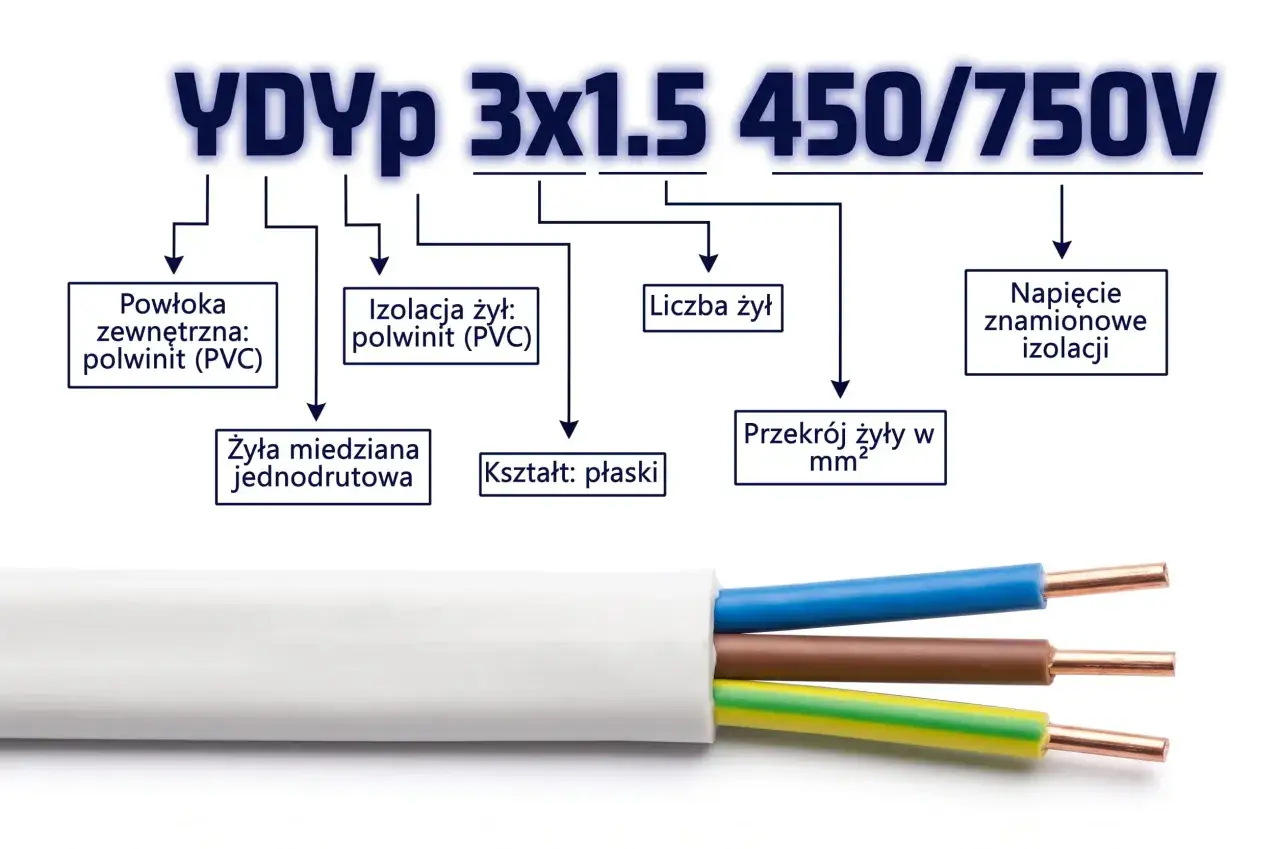

W typowej instalacji mieszkaniowej pod tynkiem stosuje się przewody przeznaczone do instalacji stałych, na przykład produkty z rodziny YDY. W obwodzie oświetlenia często spotyka się przekrój 1,5 mm², a w obwodach gniazd wtyczkowych 2,5 mm². Są to popularne wartości wyjściowe, a nie uniwersalna recepta, ponieważ dobór zależy również od długości trasy, sposobu ułożenia i zabezpieczenia.
Na zewnątrz sytuacja szybko się zmienia. Promieniowanie słoneczne, deszcz, mróz, przypadkowe uderzenia i wilgotna ziemia wymagają wyrobu o odpowiedniej odporności. Do trasy podziemnej wybiera się kabel wyraźnie dopuszczony przez producenta do układania w gruncie, a nie zwykły przewód przeznaczony wyłącznie do wnętrz.
Dom i mieszkanie
Do stałych obwodów prowadzonych w ścianach liczy się przede wszystkim właściwa liczba żył, przekrój, napięcie znamionowe oraz zgodność z projektem instalacji. Przewód powinien być dopasowany do sposobu prowadzenia, na przykład pod tynkiem, w rurze instalacyjnej lub w przestrzeni technicznej.
Do urządzeń, które poruszają się albo są regularnie przepinane, lepszy będzie przewód giętki. Takie rozwiązanie stosuje się między innymi przy lampach, listwach zasilających i elektronarzędziach. Sztywny przewód do ruchomego urządzenia jest jednym z tych pozornie oszczędnych wyborów, które szybko kończą się pękaniem izolacji.
Ogród, garaż i podjazd
Zasilanie oświetlenia ogrodowego, pompy, automatyki bramy lub garażu wymaga uwzględnienia wilgoci, temperatury i ryzyka uszkodzeń. Kabel do ziemi powinien mieć odpowiednią powłokę, a trasa powinna być poprowadzona na właściwej głębokości i zabezpieczona zgodnie z projektem oraz lokalnymi warunkami.
Nie prowadzę zwykłego przewodu wewnętrznego bezpośrednio w gruncie tylko dlatego, że zostanie „dodatkowo owinięty”. Taśma, przypadkowa rurka czy cienki peszel nie zastępują konstrukcji kabla przeznaczonego do stałego kontaktu z warunkami zewnętrznymi.
Przeczytaj również: Jak zrobić panel fotowoltaiczny 12 V i nie popełnić błędów?
Inteligentny dom i niskie napięcia
W instalacjach automatyki budynkowej równie ważne jest rozróżnienie przewodów zasilających i sygnałowych. Przewód do czujnika, magistrali sterującej, domofonu czy sieci komputerowej musi mieć właściwą liczbę par, impedancję, ekranowanie albo odporność na zakłócenia.
Przewód sygnałowy nie może zastąpić kabla zasilającego 230 V, nawet jeśli ma podobną średnicę. Przy planowaniu inteligentnego domu zostawiam też zapas w trasach i rozdzielnicy, bo późniejsza wymiana kabla w gotowej ścianie jest zwykle trudniejsza i droższa niż zakup nieco większego peszla na początku.
Jak wybrać właściwy produkt bez zgadywania
Przed zakupem zapisuję pięć informacji: co będzie zasilane, jak długa jest trasa, gdzie produkt zostanie ułożony, czy instalacja będzie stała czy ruchoma oraz jakie warunki środowiskowe wystąpią. Dopiero wtedy porównuję konkretne oznaczenia. Nazwa handlowa nie zastępuje parametrów.
- Sprawdź napięcie i rodzaj obwodu, czyli zasilanie, sterowanie, dane lub audio.
- Ustal wymagany przekrój żył na podstawie obciążenia, długości i sposobu ułożenia.
- Wybierz materiał żyły, najczęściej miedź w instalacjach domowych, a aluminium tylko tam, gdzie przewidziano je w projekcie i osprzęcie.
- Zweryfikuj odporność na wilgoć, UV, temperaturę, oleje i uszkodzenia mechaniczne.
- Sprawdź minimalny promień gięcia, liczbę żył, oznaczenia kolorystyczne i dopuszczalny sposób montażu.
Przy długiej trasie nie patrzę wyłącznie na to, czy zabezpieczenie „nie wybija”. Istotny jest także spadek napięcia, czyli obniżenie napięcia na końcu przewodu wynikające z jego rezystancji. Przy oświetleniu może oznaczać słabsze świecenie, a przy silniku problemy z rozruchem.
Przekrój zwiększa obciążalność prądową, ale nie rozwiązuje każdego problemu. Zbyt duży kabel może być trudny do zakończenia w aparaturze, a źle dobrany zacisk stworzy słaby punkt całej instalacji. W obwodach sieciowych dobór zabezpieczeń, przekrojów i sposobu prowadzenia powinien sprawdzić elektryk z uprawnieniami.
Najczęstsze pomyłki przy kablach i przewodach
Pierwszy błąd to utożsamianie grubości z jakością. Średnica zewnętrzna zależy nie tylko od przekroju miedzi, lecz także od izolacji, powłoki, wypełnienia i liczby żył. Produkt grubszy na oko może mieć mniejszy przekrój przewodnika niż wyrób o lepszej konstrukcji.
Druga pomyłka polega na użyciu przewodu wewnętrznego na zewnątrz. Nawet jeśli instalacja działa po uruchomieniu, UV i wilgoć mogą stopniowo osłabiać izolację. Skutki pojawiają się po miesiącach lub latach, dlatego podczas montażu łatwo przeoczyć przyczynę problemu.
Trzeci problem to łączenie różnych materiałów bez odpowiednich złączek. Miedź i aluminium mają inne właściwości mechaniczne oraz elektrochemiczne, a przypadkowe połączenie może się utleniać i nagrzewać. Do takich prac stosuję wyłącznie osprzęt dopuszczony do danego zestawienia.
Nie lekceważę też oznaczeń żył. Kolor przewodu ochronnego i neutralnego ma znaczenie dla bezpieczeństwa, a zmiana przeznaczenia żyły bez prawidłowego oznaczenia może wprowadzić w błąd kolejną osobę serwisującą instalację. W gotowym budynku dokumentacja i opis obwodów są równie cenne jak sam materiał.
Dobry wybór zaczyna się od miejsca ułożenia
W codziennej rozmowie kabel i przewód często oznaczają po prostu element, który doprowadza prąd lub sygnał. Przy projektowaniu instalacji trzeba jednak patrzeć szerzej, na budowę, warunki pracy, obciążenie i sposób montażu.
Do wnętrza wybieraj wyrób przeznaczony do instalacji stałej lub ruchomej, zależnie od zastosowania. Do ogrodu i ziemi stosuj produkt z wyraźnym dopuszczeniem do pracy w takich warunkach, a przy automatyce rozdzielaj trasy zasilające od sygnałowych, jeśli wymagają tego zalecenia producenta.
Jeżeli masz wątpliwość, nie rozstrzygaj jej na podstawie potocznej nazwy ani samego przekroju. Odczytaj oznaczenie z powłoki, sprawdź kartę techniczną i dopiero wtedy dobierz osprzęt oraz zabezpieczenie. W elektryce właściwy produkt to ten dopasowany do całej instalacji, nie tylko do urządzenia podłączonego na jej końcu.
