Na rzucie fundamentów kilka linii decyduje o tym, gdzie znajdą się ławy, ściany nośne, przepusty i izolacje. W tym poradniku pokazuję, jak czytać schemat fundamentów domu, czym różnią się ławy od płyty, jakie wymiary traktować wyłącznie orientacyjnie oraz na które błędy trzeba zwrócić uwagę przed betonowaniem.
Dobry schemat fundamentów porządkuje całą budowę stanu zero
- Rzut fundamentów pokazuje osie, ściany nośne, ławy, stopy, poziomy i przepusty instalacyjne.
- Wymiary i zbrojenie zawsze wynikają z projektu konstrukcyjnego oraz warunków gruntowo-wodnych.
- Ławy fundamentowe sprawdzają się głównie na stabilnym, nośnym gruncie i przy tradycyjnej konstrukcji domu.
- Płyta fundamentowa równomiernie rozkłada obciążenia i ułatwia wykonanie ciągłej izolacji termicznej.
- Przepusty instalacyjne trzeba zaplanować przed wylaniem betonu, bo późniejsze kucie fundamentu jest kosztowne i ryzykowne.
- Odbiór zbrojenia, izolacji i poziomów powinien odbyć się przed zakryciem kolejnych warstw.

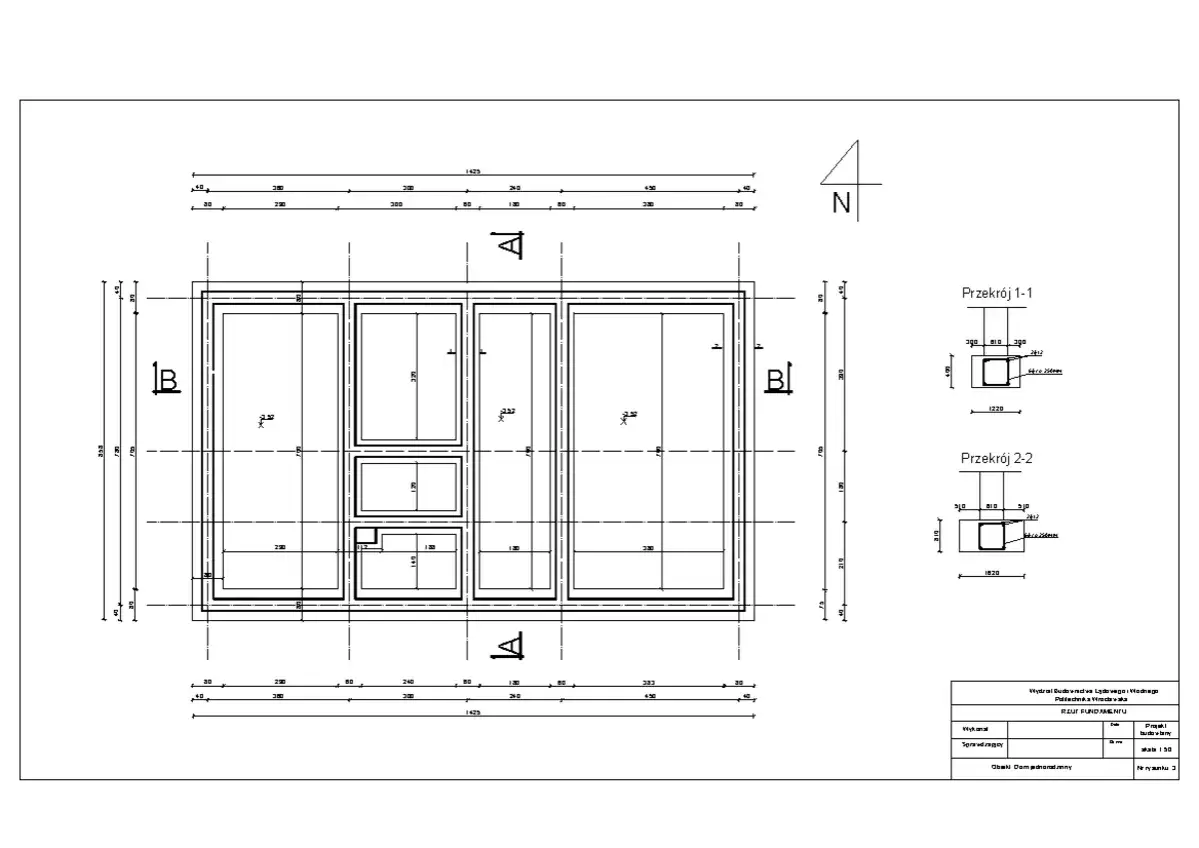

Jak czytać schemat fundamentów domu
Najpierw rozróżniam dwa rysunki, które inwestorzy często wrzucają do jednego worka. Rzut fundamentów pokazuje układ elementów z góry, a przekrój fundamentu przedstawia ich wysokość, warstwy i kolejność wykonania. Do poprawnego odczytania potrzebne są oba.
Na rzucie szukam przede wszystkim osi konstrukcyjnych, wymiarów zewnętrznych i wewnętrznych oraz oznaczeń typu ŁF, Ł1, S1 czy PF. Symbole są zależne od autora projektu, dlatego nie należy interpretować ich wyłącznie na podstawie nazwy. Zawsze sprawdzam legendę i odsyłacze do szczegółów konstrukcyjnych.
Co powinno znaleźć się na rzucie
- obrys ścian zewnętrznych i wewnętrznych nośnych,
- położenie ław, stóp lub płyty fundamentowej,
- wymiary osiowe i odległości od krawędzi,
- rzędne wysokościowe, czyli poziomy posadowienia i górnej powierzchni fundamentu,
- otwory, przepusty oraz miejsca przejścia instalacji,
- rodzaj i szerokość ścian fundamentowych,
- odsyłacze do przekrojów, detali izolacji i zestawienia zbrojenia.
Rzut nie jest instrukcją, którą można dowolnie uprościć na placu budowy. Jeżeli ściana działowa została pomylona ze ścianą nośną albo przesunięto ławę o kilka centymetrów, problem może pojawić się dopiero przy wznoszeniu parteru. Każdą zmianę układu fundamentów powinien zaakceptować projektant konstrukcji.
Co pokazuje przekrój ławy fundamentowej
W typowym rozwiązaniu przekrój biegnie od gruntu do ściany domu. Najniżej znajduje się przygotowane podłoże, często z warstwą betonu podkładowego o grubości około 10 cm. Na niej wykonuje się zbrojoną ławę, a wyżej ścianę fundamentową, izolację poziomą i ścianę nadziemia.
ściana nadziemia
│
izolacja pozioma pod murem
│
ściana fundamentowa
│ izolacja pionowa
│ ╱
ława żelbetowa
──────────────
beton podkładowy
──────────────
grunt nośnyŁawa to ciągły pas żelbetu pod ścianą nośną. Jej zadaniem jest zwiększenie powierzchni przekazywania obciążenia na grunt. W praktyce spotyka się szerokości rzędu 50-80 cm i wysokości około 30-40 cm, ale są to wyłącznie wartości orientacyjne. Dom cięższy, grunt słabszy albo nietypowa geometria mogą wymagać zupełnie innych parametrów.
Zbrojenie i beton
Zbrojenie ławy najczęściej składa się z prętów podłużnych połączonych strzemionami. Średnice, liczba prętów, ich rozstaw oraz otulina betonu muszą wynikać z projektu. Samodzielne dodanie kilku prętów „na wszelki wypadek” nie zastępuje prawidłowego układu, a pręty leżące bezpośrednio na gruncie nie pracują tak, jak powinny.
W projektach domów jednorodzinnych często pojawia się beton klasy C16/20 lub C20/25. Ostateczny wybór zależy od dokumentacji, środowiska pracy konstrukcji i decyzji projektanta. Podczas betonowania pilnuję, aby mieszanka wypełniła cały szalunek, a zbrojenie nie zostało przemieszczone przez wibrator lub ludzi chodzących po konstrukcji.
Głębokość posadowienia
Popularne określenie „poniżej strefy przemarzania” jest pomocne, ale nie wyznacza automatycznie jednej głębokości dla całej Polski. W zależności od regionu i warunków gruntowych spotyka się wartości około 0,8-1,4 m poniżej poziomu terenu, jednak projekt może przewidywać inne rozwiązanie, na przykład posadowienie płytsze z odpowiednią ochroną przed przemarzaniem.
Nie mierzę głębokości od przypadkowego miejsca na działce. Trzeba uwzględnić projektowany poziom terenu, spadek parceli, warstwy gruntu i planowane odwodnienie. Zbyt płytkie posadowienie może sprzyjać wysadzinom mrozowym, a zbyt głębokie niepotrzebnie zwiększa ilość robót ziemnych i betonu.
Ławy czy płyta fundamentowa
Wybór rozwiązania zaczyna się od gruntu, a nie od przyzwyczajeń ekipy. Ławy przekazują obciążenia liniowo, głównie pod ścianami, natomiast płyta pracuje jako większy, sztywny element i rozkłada naciski na dużą powierzchnię.
| Cecha | Ławy fundamentowe | Płyta fundamentowa |
|---|---|---|
| Typowe zastosowanie | Nośny, stabilny grunt i tradycyjny dom murowany | Grunt niejednorodny, ograniczona głębokość wykopu, wysoki standard cieplny |
| Sposób przekazywania obciążeń | Pasami pod ścianami nośnymi | Na całej powierzchni płyty |
| Izolacja termiczna | Wymaga starannego rozwiązania podłogi i cokołu | Może tworzyć ciągłą warstwę pod konstrukcją |
| Instalacje | Łatwiejsze do korekty w warstwach podłogi, trudniejsze przy przejściach przez ławy | Wymagają bardzo dokładnego planu przed betonowaniem |
| Piwnica | Naturalne rozwiązanie | Zwykle wymaga indywidualnego projektu skrzyni lub innego układu |
Na płycie często stosuje się izolację z XPS lub odpowiednio dobranego EPS, zwykle o grubości 10-20 cm, ale parametr materiału jest ważniejszy niż sama liczba centymetrów. W przypadku ław trzeba dopracować połączenie izolacji ściany fundamentowej, podłogi na gruncie i cokołu. To właśnie w tych miejscach najczęściej powstają mostki termiczne.
Nie zakładam, że płyta zawsze jest lepsza. Na prostym, suchym i nośnym gruncie ławy mogą być ekonomiczniejsze. Przy gruncie nasypowym, torfie, namule, wysokiej wodzie gruntowej albo dużych różnicach poziomu potrzebna jest opinia geotechniczna i analiza projektanta. Sama zmiana ław na płytę nie rozwiązuje problemu gruntu organicznego, który może wymagać wymiany, wzmocnienia lub palowania.
Wykonanie fundamentów krok po kroku
Najbezpieczniejszy przebieg prac wynika bezpośrednio z projektu, ale kolejność robót zwykle wygląda podobnie. Przy każdej fazie sprawdzam nie tylko sam efekt, lecz także to, czy kolejna warstwa nie przykryje błędu, którego później nie da się zobaczyć.
- Badania i przygotowanie działki. Wykonuje się opinię geotechniczną, usuwa humus i wyznacza projektowany poziom terenu.
- Wytyczenie geodezyjne. Geodeta przenosi osie budynku na działkę. Ta czynność powinna być udokumentowana, a nie zastąpiona pomiarem taśmą.
- Wykopy. Ich szerokość i głębokość muszą odpowiadać projektowi. Rozluźnionego dna wykopu nie należy zasypywać przypadkowym gruntem.
- Przygotowanie podłoża. W razie potrzeby wykonuje się warstwę podkładową, na przykład z chudego betonu, aby uzyskać czyste i stabilne podparcie.
- Zbrojenie i szalunki. Zbrojenie ustawia się na podkładkach zapewniających wymaganą otulinę, a wymiary kontroluje przed zalaniem.
- Betonowanie. Beton układa się równomiernie, zagęszcza i chroni przed zbyt szybkim wysychaniem lub przemarzaniem.
- Ściany fundamentowe i izolacje. Po osiągnięciu wymaganej wytrzymałości wykonuje się ściany, izolację poziomą i pionową oraz zabezpieczenia przeciwwodne.
- Zasypanie i podłoga na gruncie. Zasypkę układa się warstwami, każdą odpowiednio zagęszczając. Dopiero wtedy można bezpiecznie wykonywać kolejne warstwy podłogi.
Najwięcej błędów widuję nie podczas samego wylewania, lecz tuż przed nim. Zbrojenie bywa przesunięte, przepust kanalizacyjny wypada w innym miejscu niż na rzucie, a poziom ław nie pasuje do wysokości drzwi i posadzki. Odbiór przed betonowaniem jest tani w porównaniu z naprawą gotowego fundamentu.
Ile może kosztować stan zero
Przy prostym domu o powierzchni około 120 m² orientacyjny budżet tradycyjnych fundamentów z ławami może wynosić około 50-90 tys. zł, a płyty fundamentowej około 65-110 tys. zł. Są to szerokie przedziały planistyczne, obejmujące typowe roboty ziemne, beton, zbrojenie i izolacje, ale nie trudne wzmocnienia podłoża ani piwnicę.
Ostateczna cena zależy od regionu, bryły budynku, dostępu dla pompy do betonu, poziomu wód, grubości izolacji i tego, czy wykonawca wycenia cały stan zero, czy tylko konstrukcję. Porównywanie samej ceny metra sześciennego betonu jest mylące. Liczy się kompletny zakres robót, łącznie z wykopem, zagęszczeniem, instalacjami, izolacją i wywozem urobku.
Izolacja i instalacje zapisane na schemacie
Dobry rysunek fundamentów pokazuje nie tylko beton. Powinien koordynować także kanalizację, wodę, uziemienie, przepusty kablowe oraz późniejsze ocieplenie. Przed rozpoczęciem prac nanoszę wszystkie przejścia instalacyjne na jeden roboczy szkic, bo kilka niezależnych rysunków łatwo prowadzi do kolizji.
Izolacja przeciwwilgociowa
Izolacja pozioma odcina podciąganie wilgoci z fundamentu do ścian. Izolacja pionowa chroni ściany fundamentowe od strony gruntu, ale jej rodzaj powinien odpowiadać warunkom wodnym. Przy wilgotnym gruncie wystarczy inne rozwiązanie niż przy okresowym parciu wody lub stałym zwierciadle wód gruntowych.
Najczęstszy błąd polega na pominięciu ciągłości izolacji w narożach i na styku ławy ze ścianą. Sama masa bitumiczna nie naprawi źle przygotowanego podłoża, a folia ułożona z przerwami nie tworzy szczelnej warstwy. Połączenie izolacji poziomej i pionowej powinno być pokazane w detalu, nie pozostawione domysłom wykonawcy.
Przy wysokiej wodzie gruntowej potrzebny może być drenaż, ciężka izolacja przeciwwodna albo konstrukcja zaprojektowana jako wannowa. Drenaż nie jest uniwersalnym lekarstwem. Jeśli nie ma gdzie odprowadzić wody albo wykonano go bez analizy hydrogeologicznej, może nie przynieść oczekiwanego efektu.
Przeczytaj również: Wymiary okien - tabela, otwór w murze i montaż
Przepusty, uziemienie i kanalizacja
Rury kanalizacyjne prowadzone pod ławą lub płytą muszą mieć zaplanowany spadek i odpowiednie zabezpieczenie przed uszkodzeniem. Przepusty warto wykonać w tulejach o średnicy dopasowanej do instalacji, zostawiając zapas na uszczelnienie. Nie należy później przewiercać ławy bez zgody konstruktora.
Uziom fundamentowy wymaga ciągłości elektrycznej i poprawnego połączenia z instalacją odgromową oraz główną szyną wyrównawczą. W przypadku fundamentu izolowanego termicznie lub przeciwwodnie sposób wykonania uziomu może wyglądać inaczej niż w tradycyjnej ławie. Ten detal trzeba uzgodnić przed rozpoczęciem zbrojenia.
Błędy, które najczęściej psują dobry projekt
Nawet czytelny schemat nie pomoże, jeśli na budowie pojawiają się samowolne uproszczenia. Zwykle wynikają z chęci oszczędzenia kilku godzin albo z przekonania, że fundament jest elementem, którego nie będzie później widać. Tymczasem właśnie jego naprawy należą do najdroższych.
- Brak badań gruntu lub traktowanie jednej odkrywki jako pełnej diagnozy działki.
- Zmiana szerokości ław bez przeliczenia nośności i osiadań.
- Betonowanie bez podkładu w gruncie, który osypuje się i miesza ze świeżą mieszanką.
- Zbrojenie leżące na dnie bez podkładek zapewniających otulinę.
- Brak ciągłej izolacji w narożnikach, przejściach i na połączeniu ściany z ławą.
- Nieprawidłowe zagęszczenie zasypki, które później powoduje pękanie podłogi na gruncie.
- Przesunięte przepusty i późniejsze kucie konstrukcji.
- Zasypywanie wykopów mokrym gruntem bez sprawdzenia jego przydatności i możliwości zagęszczenia.
Przed odbiorem sprawdzam zgodność osi, wymiary ław, poziomy, rodzaj stali, otulinę, lokalizację przepustów i przygotowanie podłoża. Przy płycie dochodzą jeszcze grubość oraz ciągłość izolacji pod konstrukcją, układ zbrojenia i rozmieszczenie instalacji. Zdjęcia każdej zakrywanej warstwy są prostym sposobem na zachowanie dokumentacji dla kierownika budowy i późniejszych ekip.
Jak przygotować własny schemat kontrolny
Nie tworzę samodzielnie projektu konstrukcyjnego, ale przygotowuję prostą kopię rzutu do kontroli robót. Zaznaczam na niej innym kolorem osie, przepusty, poziomy, izolacje i punkty wymagające odbioru. Dzięki temu łatwiej wychwycić różnicę między dokumentacją a tym, co rzeczywiście powstało.
Na takim arkuszu zapisuję także datę betonowania, klasę mieszanki, numer dostawy i warunki pogodowe. Nie zastępuje to dokumentacji budowy, ale ułatwia rozmowę z wykonawcą. W razie wątpliwości pytam o konkretny detal z projektu, zamiast akceptować odpowiedź, że „zawsze robi się to tak samo”.
Jeżeli schemat jest nieczytelny, brakuje przekroju albo wymiary na dwóch rysunkach się różnią, zatrzymuję prace w tym miejscu. Jeden telefon do projektanta przed betonowaniem może oszczędzić skuwania, dodatkowego zbrojenia i wielotygodniowego opóźnienia.
Od dobrego rzutu do spokojnej budowy
Schemat fundamentów ma sens dopiero wtedy, gdy łączy konstrukcję, grunt, wodę i instalacje. Najważniejsze decyzje nie dotyczą samej ilości betonu, lecz prawidłowego posadowienia, ciągłości izolacji, kontroli poziomów i przygotowania przepustów.
Traktuję rysunek fundamentów jako mapę całego stanu zero, a nie formalny załącznik do projektu. Jeśli jego oznaczenia są zgodne z badaniami gruntu i wykonawca potrafi wskazać każdy detal na placu budowy, ryzyko kosztownych niespodzianek wyraźnie spada. Fundamentów nie warto upraszczać na oko, bo błędy ukryte pod ziemią zwykle wracają wtedy, gdy naprawa jest już najtrudniejsza.
