Planowanie budowy domu zaczyna się zwykle od projektu, ale szybko okazuje się, że nie jest to jedna wizualizacja z rzutem pomieszczeń. Projekt budowlany to zestaw kilku opracowań, które pokazują zarówno sposób zagospodarowania działki, wygląd i funkcję budynku, jak i rozwiązania konstrukcyjne oraz instalacyjne. Wyjaśniam, co powinien zawierać każdy z tych elementów, które dokumenty są potrzebne do formalności i na co zwrócić uwagę przed złożeniem wniosku.
Kompletna dokumentacja łączy działkę, architekturę i technikę
- Trzy główne części to projekt zagospodarowania działki lub terenu, projekt architektoniczno-budowlany oraz projekt techniczny.
- PZT pokazuje usytuowanie domu, przyłączy, dojazdu, miejsc postojowych i zieleni.
- PAB opisuje funkcję, formę, powierzchnie, rozwiązania architektoniczne i podstawowe parametry budynku.
- Projekt techniczny zawiera szczegółowe rozwiązania konstrukcyjne, instalacyjne i obliczenia potrzebne do realizacji robót.
- Załączniki mogą obejmować mapę do celów projektowych, decyzję o warunkach zabudowy, opinie, uzgodnienia i dokumentację geotechniczną.
Co zawiera projekt budowlany i jak czytać jego strukturę
W polskich przepisach projekt budowlany dzieli się na trzy zasadnicze opracowania. Taki podział porządkuje dokumentację, ale nie oznacza, że każda część jest całkowicie niezależna. Dom musi pasować do działki, konstrukcja do architektury, a instalacje do układu pomieszczeń.
| Część projektu | Co opisuje | Do czego jest potrzebna |
|---|---|---|
| Projekt zagospodarowania działki lub terenu | Usytuowanie budynku, dojazd, uzbrojenie, teren wokół domu i relacje z sąsiednimi obiektami | Sprawdzenie, czy inwestycja mieści się na działce i spełnia wymagania planistyczne |
| Projekt architektoniczno-budowlany | Funkcję, formę, układ pomieszczeń, wygląd oraz podstawowe rozwiązania budowlane | Uzyskanie pozwolenia na budowę albo przeprowadzenie właściwej procedury zgłoszenia |
| Projekt techniczny | Konstrukcję, fundamenty, instalacje, obliczenia i szczegóły wykonawcze | Prawidłową realizację budynku i przygotowanie robót na budowie |
Ministerstwo Rozwoju i Technologii wskazuje, że dokumentacja ma być czytelna i jednoznaczna, a jej zakres powinien odpowiadać stopniowi skomplikowania obiektu. W przypadku prostego domu jednorodzinnego projekt będzie mniej rozbudowany niż przy hali, budynku usługowym czy obiekcie z nietypową konstrukcją.
Do organu administracji architektoniczno-budowlanej zazwyczaj trafiają przede wszystkim projekt zagospodarowania działki oraz projekt architektoniczno-budowlany. Projekt techniczny musi być z nimi zgodny i powinien być dostępny przed rozpoczęciem robót, nawet jeśli nie jest w takim samym zakresie oceniany na etapie wydawania pozwolenia.
Projekt zagospodarowania działki pokazuje, co dzieje się na parceli
Projekt zagospodarowania działki lub terenu, często skracany do PZT, powstaje na aktualnej mapie do celów projektowych. Nie pokazuje szczegółowo wnętrza domu. Odpowiada za to, gdzie budynek stanie, jak będzie obsługiwany i jak wpłynie na otoczenie.
Najważniejsze elementy PZT
- granice działki i jej oznaczenie,
- usytuowanie istniejących oraz projektowanych obiektów,
- obrys budynku, jego odległości od granic i innych obiektów,
- rzędne terenu oraz poziom posadowienia,
- wjazd na działkę, dojścia, drogi wewnętrzne i miejsca postojowe,
- przebieg sieci i przyłączy,
- sposób odprowadzania ścieków oraz wód opadowych,
- układ zieleni i planowane zmiany w zagospodarowaniu terenu.
Na tym etapie widać, czy wymarzony dom rzeczywiście mieści się na działce. Znaczenie ma nie tylko szerokość budynku, lecz także odległość od granic, droga pożarowa, dostęp do drogi publicznej i miejsce na przyłącza. Częsty błąd polega na dopasowaniu domu do wymiarów parceli bez sprawdzenia, czy pozostanie wystarczająco dużo przestrzeni na dojazd, taras, śmietnik albo zbiornik na deszczówkę.
PZT powinien uwzględniać ustalenia miejscowego planu zagospodarowania przestrzennego. Gdy planu nie ma, punktem odniesienia jest decyzja o warunkach zabudowy. To właśnie te dokumenty mogą określać między innymi maksymalną powierzchnię zabudowy, wysokość, geometrię dachu i linię zabudowy.Projekt architektoniczno-budowlany opisuje dom, który ma powstać
Projekt architektoniczno-budowlany, czyli PAB, odpowiada na pytanie, jaki będzie budynek i jaką funkcję ma pełnić. To część, z którą inwestor najczęściej pracuje podczas wyboru projektu, ale dokument urzędowy zawiera znacznie więcej niż efektowne wizualizacje.
Część opisowa
Opis obejmuje przeznaczenie obiektu, jego program użytkowy, formę architektoniczną, układ konstrukcyjny oraz podstawowe dane techniczne. Znajdują się tu między innymi powierzchnia zabudowy, powierzchnia użytkowa, kubatura, liczba kondygnacji, wysokość budynku i sposób posadowienia.W dokumentacji powinny pojawić się także informacje o rozwiązaniach materiałowych, kolorystyce elewacji, dachu, izolacjach oraz podstawowych wymaganiach energetycznych i ekologicznych. Dla inwestora ważne jest to, że parametry z PAB muszą zgadzać się z tym, co pokazano na rysunkach. Różnica w powierzchni, wysokości czy kącie nachylenia dachu może utrudnić zatwierdzenie projektu.
Część rysunkowa

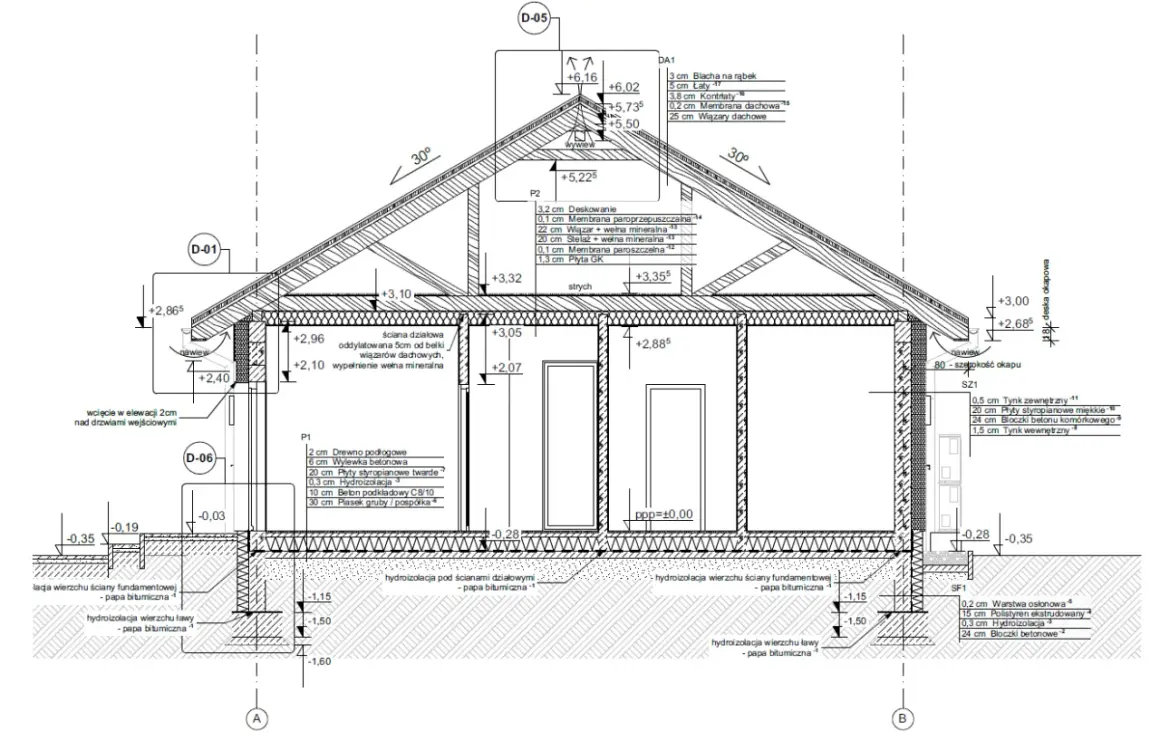

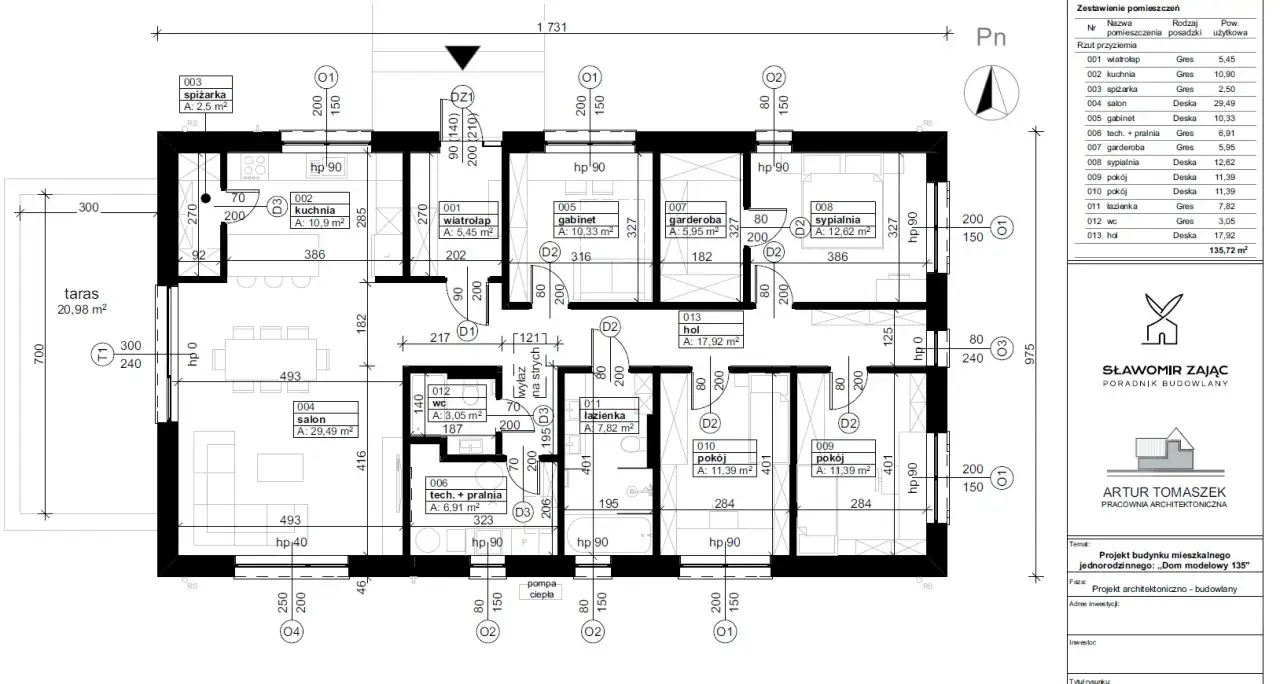

Ta część przedstawia budynek za pomocą rzutów, przekrojów i elewacji. Zwykle znajdziemy tu rzuty wszystkich kondygnacji, przekrój przez budynek, widoki elewacji oraz podstawowe wymiary i poziomy.
Rzuty pozwalają sprawdzić układ pomieszczeń, komunikację, położenie schodów, okien i drzwi. Przekrój pokazuje wysokości kondygnacji, warstwy przegród i relację domu do terenu, a elewacje pomagają ocenić wygląd zewnętrzny. Sam rzut parteru nie wystarczy do oceny projektu, bo dopiero przekrój ujawnia wiele problemów z wysokością, dachem i posadowieniem.
W projekcie uwzględnia się również wymagania dotyczące bezpieczeństwa pożarowego, higieny, zdrowia, ochrony środowiska i dostępności, jeśli przepisy wymagają ich zastosowania. Przy domu jednorodzinnym zakres może być prostszy, lecz nie oznacza to dowolności w projektowaniu.
Projekt techniczny przekłada pomysł na wykonanie
Projekt techniczny jest najbardziej praktyczną częścią dokumentacji dla wykonawcy. To tutaj rozwiązania z PAB zostają dopracowane tak, aby można było bezpiecznie wykonać fundamenty, ściany, stropy, dach i instalacje.
Konstrukcja i fundamenty
W tej części znajdują się rozwiązania konstrukcyjne, schematy, podstawowe obliczenia i informacje o materiałach. Projektant określa między innymi rodzaj fundamentów, grubości elementów, zbrojenie, konstrukcję stropów i dachu oraz sposób przenoszenia obciążeń.
Duże znaczenie ma dokumentacja geotechniczna, ponieważ rodzaj gruntu i poziom wód gruntowych wpływają na sposób posadowienia. Projekt domu nie powinien być bezrefleksyjnie przenoszony na każdą działkę. Ten sam budynek może wymagać innych rozwiązań na gruncie piaszczystym, nasypowym albo podmokłym.
Instalacje i efektywność energetyczna
Projekt techniczny może obejmować instalację elektryczną, wodną, kanalizacyjną, ogrzewania, wentylacji, gazową oraz teletechniczną. Jeżeli planuję pompę ciepła, fotowoltaikę, rekuperację albo automatykę domu, dobrze uwzględnić je już na tym etapie, zamiast szukać miejsca na urządzenia po zamknięciu stanu surowego.
W projekcie powinny znaleźć się również rozwiązania związane z charakterystyką energetyczną budynku. Nie chodzi wyłącznie o formalność. Dobrze skoordynowane instalacje oznaczają mniej przeróbek, lepsze rozmieszczenie tras i łatwiejszy montaż inteligentnego sterowania.
GUNB zwraca uwagę, że projekt techniczny musi być zgodny z zatwierdzonym PZT i PAB. W praktyce oznacza to, że nie można samodzielnie zmienić położenia ściany nośnej, kotłowni czy pionu kanalizacyjnego bez sprawdzenia, czy zmiana nie narusza pozostałych części dokumentacji.
Załączniki decydują o tym, czy dokumentacja jest kompletna
Sam zestaw rysunków nie zawsze wystarcza do przeprowadzenia formalności. Projekt budowlany może zawierać opinie, uzgodnienia, pozwolenia i inne dokumenty wymagane dla konkretnej działki. Ich zakres zależy od lokalizacji, rodzaju inwestycji i warunków terenowych.
Przeczytaj również: Kontrola nadzoru budowlanego - co sprawdza inspektor?
Dokumenty, które często towarzyszą projektowi
- decyzja o warunkach zabudowy, jeśli dla działki nie obowiązuje MPZP,
- mapa do celów projektowych,
- opinia geotechniczna i ustalenie warunków geotechnicznych posadowienia,
- warunki przyłączenia mediów lub uzgodnienia z gestorami sieci,
- uzgodnienia przeciwpożarowe, sanitarne albo konserwatorskie, gdy są wymagane,
- informacja dotycząca bezpieczeństwa i ochrony zdrowia, jeśli wynika z charakteru robót,
- oświadczenia projektantów, kopie uprawnień i potwierdzenie przynależności do właściwej izby, zgodnie z wymaganiami procedury.
Nie każda budowa wymaga wszystkich tych załączników. Dom na typowej działce bez ochrony konserwatorskiej będzie miał prostszy zestaw dokumentów niż inwestycja na obszarze objętym ochroną, przy cieku wodnym albo w pobliżu infrastruktury kolejowej.
Przed złożeniem dokumentów sprawdzam przede wszystkim zgodność projektu z MPZP albo WZ, aktualność mapy i kompletność podpisów. Brak jednego uzgodnienia może opóźnić procedurę, a poprawianie dokumentacji po fakcie zwykle kosztuje więcej niż sprawdzenie jej przed złożeniem.
Jak sprawdzić projekt przed pozwoleniem na budowę
Najlepiej przejść przez dokumentację w kolejności, w jakiej będzie później używana. Najpierw analizuję działkę, potem sam budynek, a na końcu rozwiązania techniczne. Dzięki temu łatwiej wychwycić sprzeczności, zanim trafią do urzędu albo na budowę.
- Sprawdź dokumenty planistyczne i porównaj z nimi wysokość, szerokość, dach oraz usytuowanie budynku.
- Zweryfikuj PZT, zwłaszcza odległości od granic, wjazd, miejsca postojowe, przyłącza i odprowadzanie wód opadowych.
- Porównaj rzuty z przekrojami. Zwróć uwagę na powierzchnie, wysokości, schody, drzwi i położenie kominów.
- Przejrzyj konstrukcję oraz dokumentację geotechniczną, szczególnie gdy działka ma spadek albo niepewne warunki gruntowe.
- Ustal zakres instalacji przed rozpoczęciem budowy. Dotyczy to także przewodów pod internet, monitoring, automatykę i ładowarkę samochodową.
- Poproś projektanta o listę zmian, jeśli kupujesz projekt gotowy i chcesz go dopasować do parceli.
Najczęściej przeoczenia dotyczą nie spektakularnych błędów, lecz drobiazgów. Brakuje miejsca na jednostkę pompy ciepła, przewód przechodzi przez planowaną szafę, a odpływ deszczówki zaplanowano bez uwzględnienia spadku terenu. Dlatego projekt warto czytać nie tylko jak dokument urzędowy, ale też jak instrukcję przyszłego użytkowania domu.
Najważniejsze decyzje zapadają przed pierwszą łopatą
Odpowiedź na pytanie, co zawiera projekt budowlany, sprowadza się do trzech warstw. PZT odpowiada za działkę, PAB za kształt i funkcję domu, a projekt techniczny za bezpieczne wykonanie. Dopiero razem tworzą dokumentację, na której można oprzeć formalności i roboty budowlane.Nie traktowałbym projektu jako zbioru papierów potrzebnych wyłącznie do urzędu. To właśnie w nim najlepiej widać koszty późniejszych zmian, ograniczenia parceli i możliwości rozbudowy instalacji. Im dokładniej zostaną uzgodnione te kwestie przed rozpoczęciem budowy, tym mniej niespodzianek pojawi się wtedy, gdy każda poprawka zaczyna już realnie kosztować.
